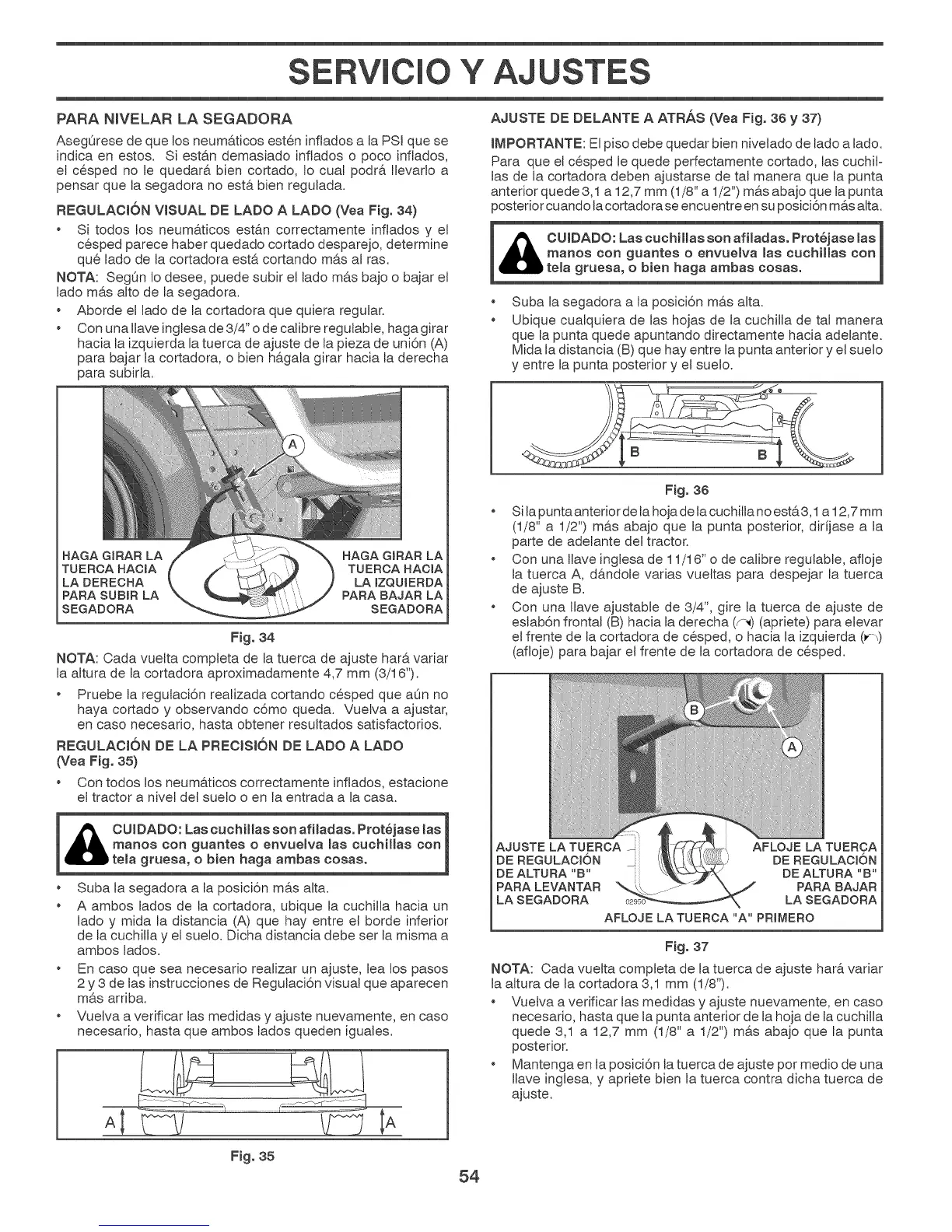

Sears YTH24V48 - Page 54

SERVJCJO Y AJUSTES
PARA NWELAR LA SEGADORA
AsegQrese de que los neum&ticos esten inflados a la PSI que se
indica en estos. Si est&n demasiado inftados o poco inflados,
el cesped no le quedara bien cortado, Io cual podra IlevarJo a
pensar que la segadora no esta bien regulada.
REGULACI6N VISUAL DE LADO A LADO (Vea Fig. 34)
* Si todos los neum&ticos est&n correctamente inflados y el
cesped parece haber quedado cortado desparejo, determine
que lado de la cortadora est& cortando m&s al ras.
NOTA: SegQn Jo desee, puede subir el lado m&s bajo o bajar el
lado mas alto de la segadora.
Aborde el lado de la cortadora que quiera regular.
Con una Ilave inglesa de 3/4" o de calibre regutabte, haga girar
hacia la izquierda la tuerca de ajuste de la pieza de uni6n (A)
para bajar la cortadora, o bien hagala girar hacia la derecha
para subirla.
AJUSTE DE DELANTE A ATRAS (Yea Fig. 36 y 37)
IMPORTANTE: El piso debe quedar bien nivelado de lado a lado.
Para que el cesped le quede perfectamente cortado, las cuchit-
las de la cortadora deben ajustarse de tal manera que la punta
anterior quede 3,1 a 12,7 mm (1/8" a 1/2") mas abajo que la punta
posterior cuando Jacortadora se encuentre ensu posici6n mas alta.
CUtDADO: Las cuchHlas son afHadaso Prot6jase las
J
manos con guantes o envueJva _as cuchiHas con
teta gruesa, o bien haga ambas cosaso
Suba la segadora a la posici6n m&s alta.
Ubique cualquiera de Jas hojas de la cuchilla de tal manera
que la punta quede apuntando directamente hacia adeJante.
Mida la distancia (B) que hay entre la punta anterior y el suelo
y entre la punta posterior y el suelo.
HAGA GJRAR LA
TUERCA HACtA
LA DERECHA
PARA SUBIR LA
SEGADORA
HAGA GJRAR LA
TUERCA HACIA
LA IZQUIERDA
PARA BAJAR LA
SEGADORA
Fig. 34
NOTA: Cada vuelta completa de la tuerca de ajuste har& variar
la altura de la cortadora aproximadamente 4,7 mm (3/16").
Pruebe la regulacJ6n realizada cortando cesped que aOn no
haya cortado y observando c6mo queda. Vuelva a ajustar,
en caso necesario, hasta obtener resultados satisfactorios.
REGULACK)N DE LA PRECJSl6N DE LADO A LADO
(Vea Fig. 35)
* Con todos los neum&ticos correctamente inflados, estacione
el tractor a nivel del suelo o en Ja entrada a la casa.
i
1
OUtDADO: Las cuchiHas son afiladas. Prot6jase Jas|
manos con guantes o envueJva _as cuchiHas con |
gruesa, o bien haga ambas cosaso j
Suba la segadora a Japosici6n mas alta.
A ambos Jados de la cortadora, ubique la cuchilla hacia un
Jado y mida Ja distancia (A) que hay entre eI borde inferior
de la cuchilla y el sueJo. Dicha distancia debe set Jamisma a
ambos lados.
En caso que sea necesario realizar un ajuste, Jea los pasos
2 y 3 de las instrucciones de ReguJaci6n visual que aparecen
mas arriba.
VueJva a verificar las medidas y ajuste nuevamente, en caso
necesario hasta que ambos lados queden iguales.
CC2
Fig. 35
54
Fig. 36
* Silapuntaanteriordelahojadelacuchitlanoest&3,1 a12,7mm
(1/8" a 1/2") m&s abajo que la punta posterior, dirijase a la
parte de adelante del tractor.
, Con una Ilave inglesa de 11/16" o de calibre regulable, afloje
la tuerca A, dandole varias vueltas para despejar la tuerca
de ajuste B.
, Con una Ilave ajustable de 3/4", gire la tuerca de ajuste de
eslab6n frontal (B) hacia la derecha (F_) (apriete) para eJevar
el frente de la cortadora de cesped, o hacia la izquierda (_)
(afloje) para bajar el frente de la cortadora de cesped.
AJUSTE LA TUERCA
DE REGULAOION
DE ALTURA "B" _ ii
PARA LEVANTAR
LA SEGADORA
AFLOJE LA TUERCA
DEREGULACI6N
DE ALTURA"B"
PARA BAJAR
LA SEGADORA
AFLOJELATUERCA"A"PRIMERO
Fig. 37
NOT,&: Cada vuelta completa de la tuerca de ajuste har& variar
la altura de la cortadora 3,1 mm (1/8").
Vuelva a verificar las medidas y ajuste nuevamente, en caso
necesario, hasta que la punta anterior de la hoja de Jacuchilla
quede 3,1 a 12,7 mm (1/8" a 1/2") m&s abajo que la punta
posterior.
Mantenga en la posici6n la tuerca de ajuste por medio de una
Ilave inglesa, y apriete bien la tuerca contra dicha tuerca de
ajuste.
