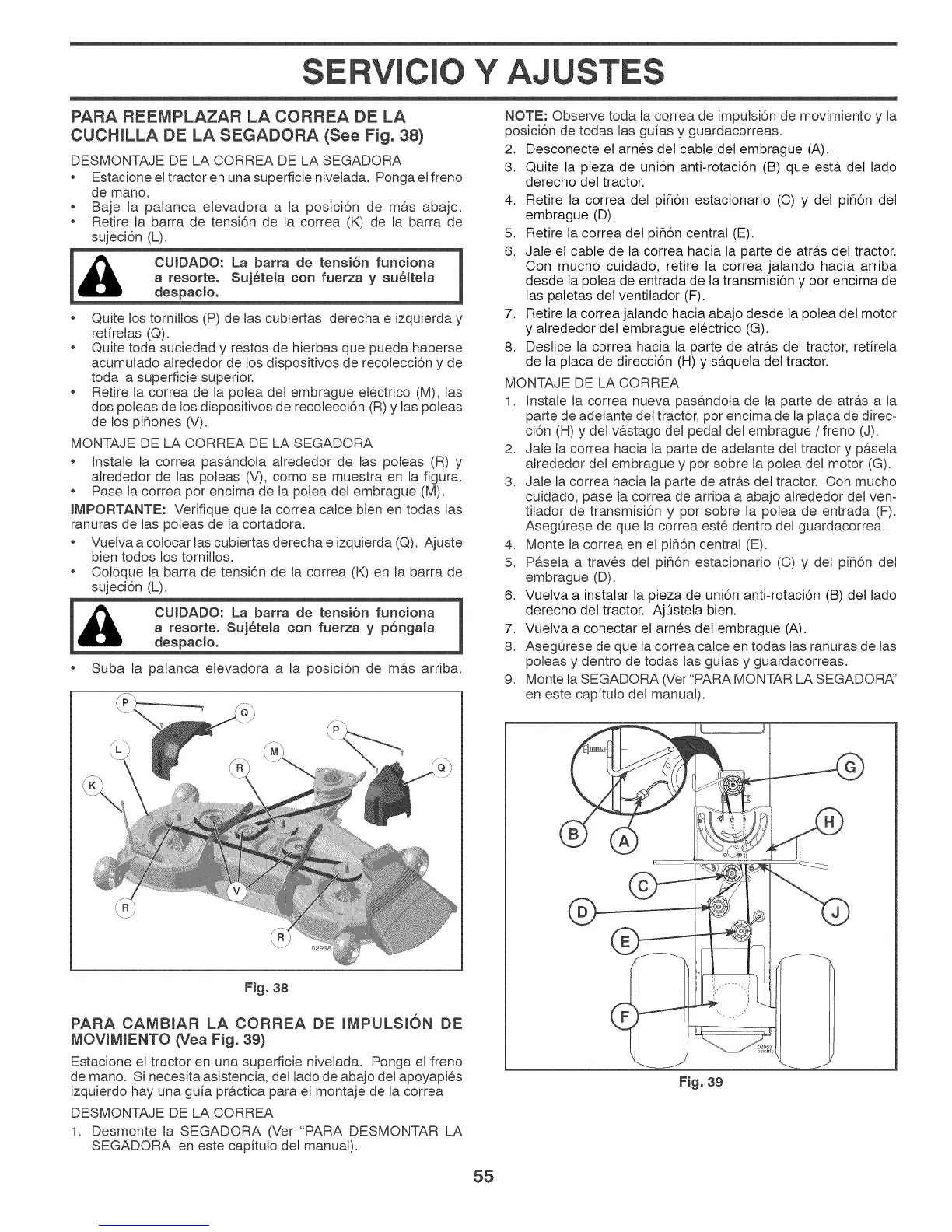

SERVlCIO Y AJUSTES
PARA REEMPLAZAR LA CORREA DE LA
CUCHILLA DE LA SEGADORA (See Fig. 38)
DESMONTAJE DE LA CORREA DE LA SEGADORA
Estacione el tractor en una superficie nivelada. Ponga el freno
de mano.
Baje la palanca etevadora a la posici6n de m&s abajo.
Retire la barra de tensi6n de la correa (K) de la barra de
sujeci6n (L).
i OUIDADO: La barra de tensi6n funciona 1
despacio.
a resorte. Suj_tela con fuerza y su_ltela |
Quite los tornillos (P) de las cubiertas derecha e izquierda y
retirelas (Q).
Quite toda suciedad y restos de hierbas que pueda haberse
acumulado alrededor de los dispositivos de recotecci6n y de
toda la superficie superior.
Retire la correa de la potea det embrague electrico (M), las
dos 3oteas de los dispositivos de recotecci6n (R) y las poteas
de los pifiones (V).
MONTAJE DE LA CORREA DE LA SEGADORA
Instale la correa pasandota atrededor de las poleas (R) y
alrededor de las poteas (V), como se muestra en la figura.
Pase la correa por encima de la polea del embrague (M).
ffaPORTANTE: Verifique que la correa calce bien en todas las
ranuras de las poleas de la cortadora.
Vuelva a cotocar las cubiertas derecha e izquierda (Q). Ajuste
bien todos los tornitlos.
Cotoque la barra de tensi6n de la correa (K) en la barra de
sujeci6n (L).
Suba la palanca elevadora a la posici6n de mas arriba.
NOTE: Observe toda la correa de impulsi6n de movimiento y la
posici6n de todas las guias y guardacorreas.
2. Desconecte et arnes del cable det embrague (A).
3. Quite la pieza de uni6n anti-rotaci6n (B) que esta del lado
derecho det tractor.
4. Retire la correa del pifl6n estacionario (0) y det pifl6n del
embrague (D).
5. Retire la correa del pifl6n central (E).
6. Jale el cable de la correa hacia la parte de atr&s del tractor.
Con mucho cuidado, retire ta correa jalando hacia arriba
desde la polea de entrada de ta transmisi6n y por encima de
las paletas del ventitador (F).
7. Retire la correa jalando hacia abajo desde la potea del motor
y alrededor det embrague electrico (G).
8. Destice la correa hacia la parte de atras det tractor, ret{rela
de la placa de direcci6n (H) y saqueta del tractor.
MONTAJE DE LA CORREA
1. Instale la correa nueva pasandota de la parte de atras a la
parte de adelante del tractor, par encima de la placa de direc-
ci6n (H) y del vastago del pedal del embrague / freno (J).
2. Jale la correa hacia la parte de adelante del tractor y paseta
alrededor del embrague y por sobre la potea del motor (G).
3. Jale la correa hacia la parte de atras del tractor. Con mucho
cuidado, pase la correa de arriba a abajo alrededor del ven°
tilador de transmisi6n y por sobre la potea de entrada (F).
AsegQrese de que la correa este dentro del guardacorrea.
4. Monte la correa en el pifl6n central (E).
5. Pasela a traves del pifi6n estacionario (O) y del pifi6n del
embrague (D).
6. Vuetva a instalar la pieza de uni6n anti-rotaci6n (B) del lado
derecho del tractor. AjOstela bien.
7. Vuetva a conectar el arnes det embrague (A).
8. AsegOrese de que la correa calce en todas las ranuras de las
poteas y dentro de todas las guias y guardacorreas.
9. Monte la SEGADORA (Ver"PARA MONTAR LA SEGADOR,_'
en este capitulo del manual).
Fig. 38
PARA CAMBIAR LA CORREA DE IMPULSl6N DE
MOVlMIENTO (Vea Fig. 39)
Estacione el tractor en una superficie nivetada. Ponga el freno
de mano. Si necesita asistencia, det lado de abajo del apoyapies
izquierdo hay una guia practica para el montaje de la correa
DESMONTAJE DE LA CORREA
1. Desmonte la SEGADORA (Ver "PARA DESMONTAR LA
SEGADORA en este capitulo del manual).
55
Fig. 39
