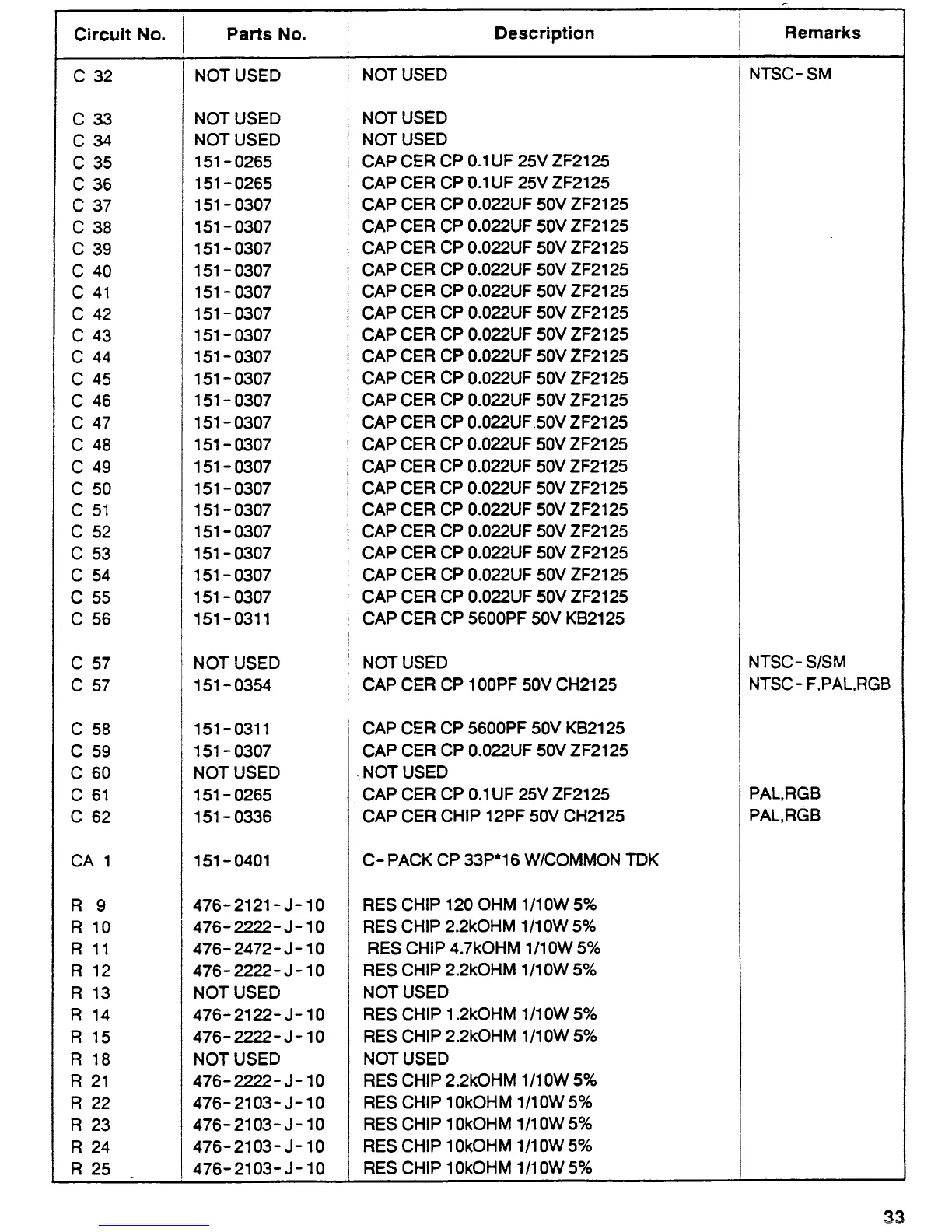

Sega GENESIS II User Manual

r
Circuit No.
I
Parts No.
Description
I
Remarks
I
c 32
NOT USED
NOT USED
NTSC-SM
c 33
NOT USED
NOT USED
c 34
NOT USED NOT USED
c 35
151-0265
CAP CER CP 0.1 UF 25Y ZF2125
c 36
151-0265
CAP CER CP 0.1UF 25Y ZF2125
c 37
151-0307
CAP CER CP 0.022UF SOY ZF2125
c 38
151-0307
CAP CER CP 0.022UF SOY ZF2125
c 39
151-0307
CAP CER CP 0.022UF SOY ZF2125
c 40
151-0307
CAP CER CP 0.022UF SOY ZF2125
c 41
151-0307
CAP CER CP 0.022UF SOY ZF2125
c 42
151-0307
CAP CER CP 0.022UF SOY ZF2125
c 43
151-0307
CAP CER CP 0.022UF SOY ZF2125
c 44
151-0307
CAP CER CP 0.022UF SOY ZF2125
c 45
151-0307
CAP CER CP 0.022UF SOY ZF2125
c 46
151-0307
CAP CER CP 0.022UF SOY ZF2125
c 47 151-0307
CAP CER CP 0.022UF .SOY ZF2125
c 48
151-0307 CAP CER CP 0.022UF SOY ZF2125
c 49
151-0307
CAP CER CP 0.022UF SOY ZF2125
c 50 151-0307
CAP CER CP 0.022UF SOY ZF2125
c 51 151-0307
CAP CER CP 0.022UF SOY ZF2125
c 52 151-0307
CAP CER CP 0.022UF SOY ZF2125
c 53
151-0307 CAP CER CP 0.022UF SOY ZF2125
c 54 151-0307
CAP CER CP 0.022UF SOY ZF2125
c 55
151-0307
CAP CER CP 0.022UF SOY ZF2125
c 56
151-0311
CAP CER CP 5600PF SOY KB2125
c 57 NOT USED
NOT USED
NTSC-S/SM
c 57
151-0354
CAP CER CP 1 OOPF SOY CH2125
NTSC- F,PAL,RGB
c 58
151-0311
CAP CER CP 5600PF SOY KB2125
c 59
151-0307
CAP CER CP 0.022UF SOY ZF2125
c 60 NOT USED
.. NOT USED
c 61
151-0265
CAP CER CP 0.1UF 25Y ZF2125
PAL,RGB
c 62
151-0336
CAP CER CHIP 12PF SOY CH2125
PAL,RGB
CA
1
151-0401
C- PACK CP 33P*16 W/COMMON TDK
R 9
476- 2121-J-10
RES CHIP 120 OHM 1/10W 5%
R
10
476-2222-J-10
RES CHIP 2.2kOHM 1/10W 5%
R
11
476-2472-J-10
RES CHIP 4.7kOHM 1/10W 5%
R 12
476-2222-J-10
RES CHIP 2.2kOHM 1/10W 5%
R 13 NOT USED
NOT USED
R 14
476- 2122-J-10
RES CHIP 1.2kOHM 1/1 OW 5%
R 15
476-2222-J-10 RES CHIP 2.2kOHM 1/1 OW 5%
R 18
NOT USED
NOT USED
R 21
476-2222-J-10
RES CHIP 2.2kOHM 1/1 OW 5%
R 22
476-2103-J-10
RES CHIP 10kOHM 1/10W 5%
R 23
476-2103-J-10
RES CHIP 10kOHM 1/10W 5%
R 24
476-2103-J-10
RES CHIP 1 OkOHM 1/1 OW 5%
R 25
476-2103-J-10
RES CHIP 1 OkOHM 1/1 OW 5%
-
