Seko PH - Page 14

0000136965
Rev.1.1
4
2.5
Beschrei
bung der elektrischen Anschlüsse
2.5.1__Tabelle der elektrischen Anschlüsse
Klemme
Beschreibung
1
Phase (Stromversorgung 230
Vac)
2
Erde
3
Nullleiter (Stromversorgung
230
Vac)
4
-
5
Relais Setpoint 1
6
-
7
Relais Setpoint 2
8
-
9
Stromausgang
0/4÷20 mA
10
Nicht verwendet
11
-
12
Nicht verwendet
13
-
14
Eingang Temperatursonde
15
-
16
Nicht verwendet
BNC
Eingang pH/Redox
-
Sonde

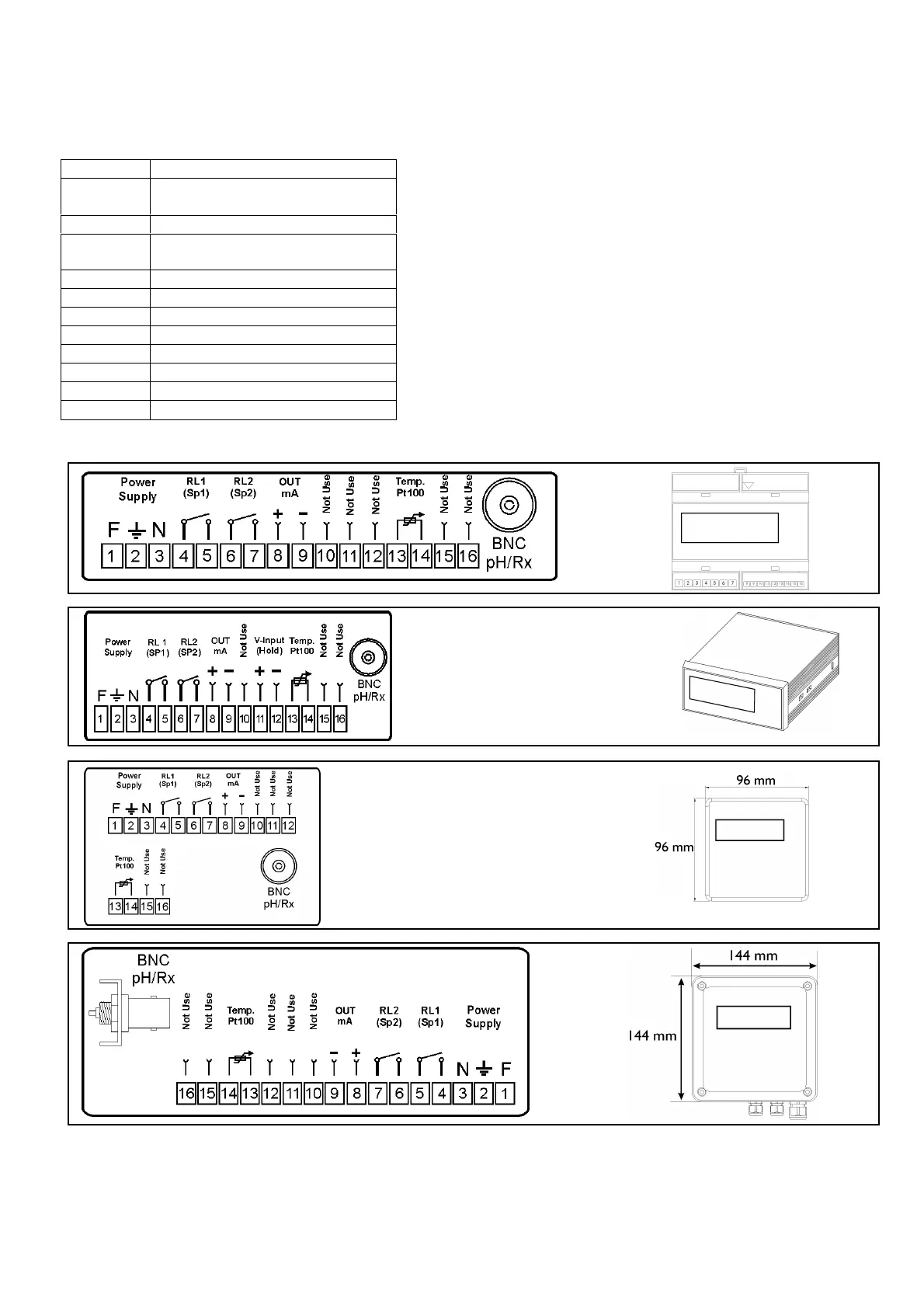

2.5.2__Schild der elektrischen Anschlüsse für alle Modelle
2.6
HYDRAULISCHE ANSC
HLÜSSE
Keine
