Description branchements électriques
2.5.1__Tableau connexions électriques
Borne
Description
1
Phase (Alim.230 Vca
2
Terre
3
Neutre (Alim. 230 Vca)
4
-
5
Relais Set Point 1
6
-
7
Relais Set Point 2
8
-
9
Sortie
en courant 0/4÷20 mA
10
Non utilisé
11
-
12
Non utilisé
13
-
14
Entrée Sonde Température
15
-
16
Non utilisé
BNC
Entrée sonde pH/Redox

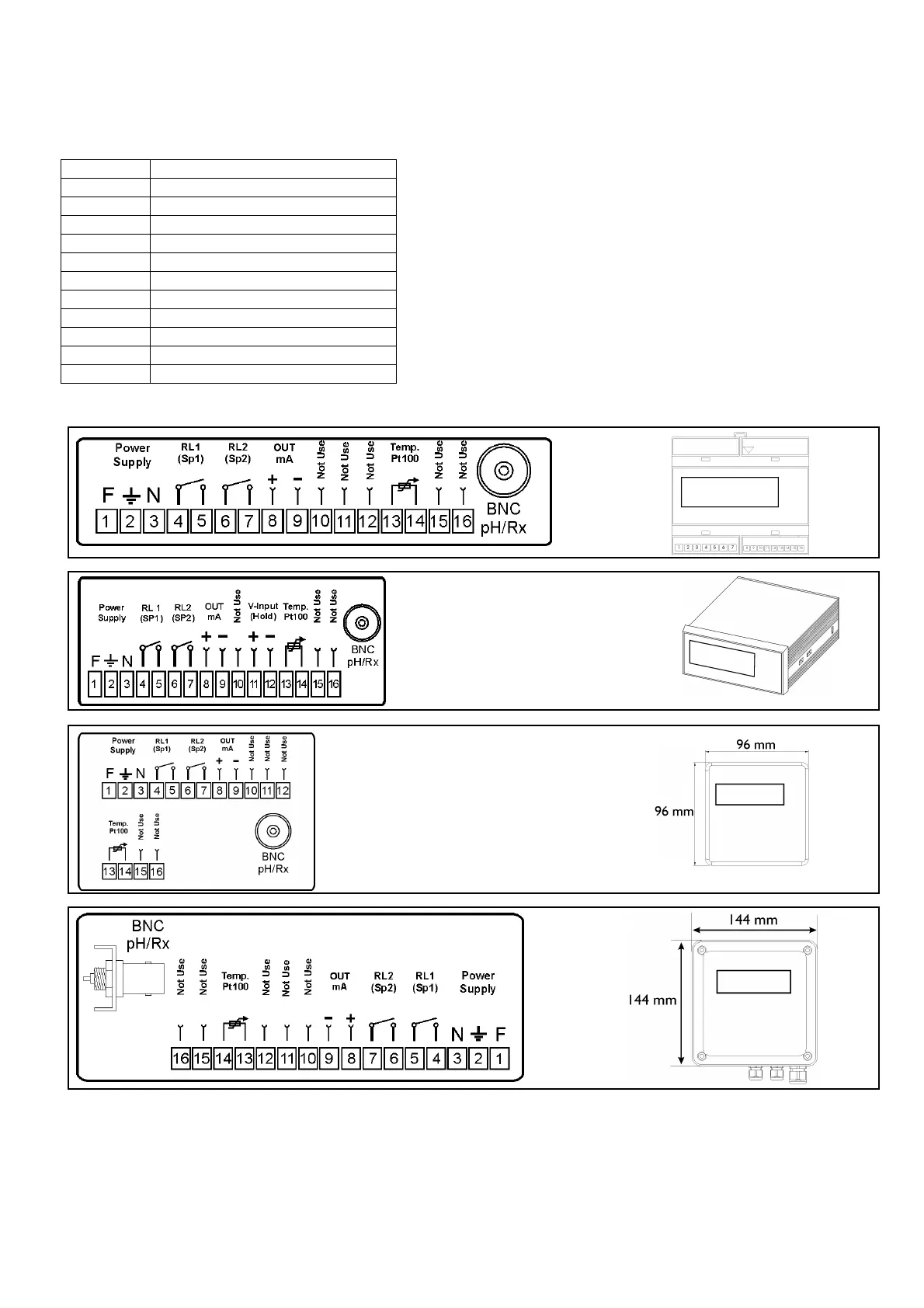

2.5.2__Etiquette connexions électriques pour chaque modèle
2.6
CONNEX
IONS HYDRAULIQUES
Aucune
