Seko PH - Page 41

0000136965
Rev. 1.
1
4
2.5
Descrizione connessioni elettriche
2.5.1__Tabella connessioni elettriche
Morsetto
Descrizione
1
Fase (Alim.230 Vac
2
Terra
3
Neutro (Alim. 230Vac)
4
-
5
Relais SetPoint 1
6
-
7
Relais SetPoint 2
8
-
9
Uscita in corrente 0/4÷20 mA
10
Non utilizzato
11
-
12
Non utilizzato
13
-
14
Ingresso Sonda Temperatura
15
-
16
Non usato
BNC
Ingresso sonda pH/Redox

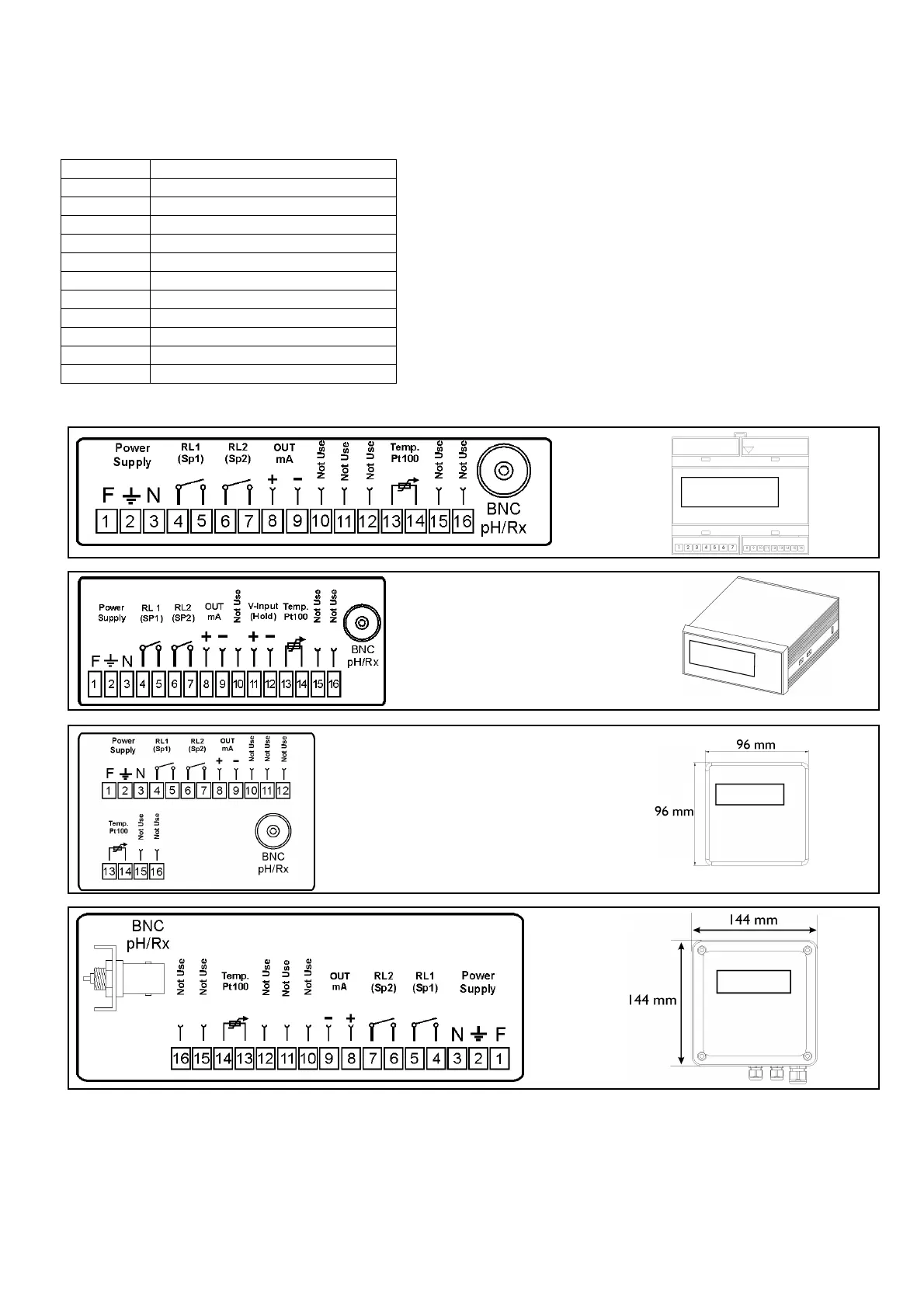

2.5.2__Etichetta connession
i elettriche per ogni modello
2.6
CONNESSIONI IDRAULICHE
Nessuna
