5
Germany
Schritt 2 : Informationen überprüfen
Um die Antenne zu installieren müssen Sie die richtige Schrägstellung (Sky), Höhe (Elevation) und den
Azimuth-Winkel nden, wie in den letzten Seiten der Bedienungsanleitung angegeben. Wenn Sie lhren
Standort in der Tabelle nicht nden, nehmen Sie bitte den der Ihnen am nächsten ist. Als Beispiel wird die
Installation für den Astra1 Satelliten in Wien gezeigt.
Die Winkelinformation ist wie folgt : Schrägstellung : -19.7 Höhe : 30 , Azimuth : 149.6

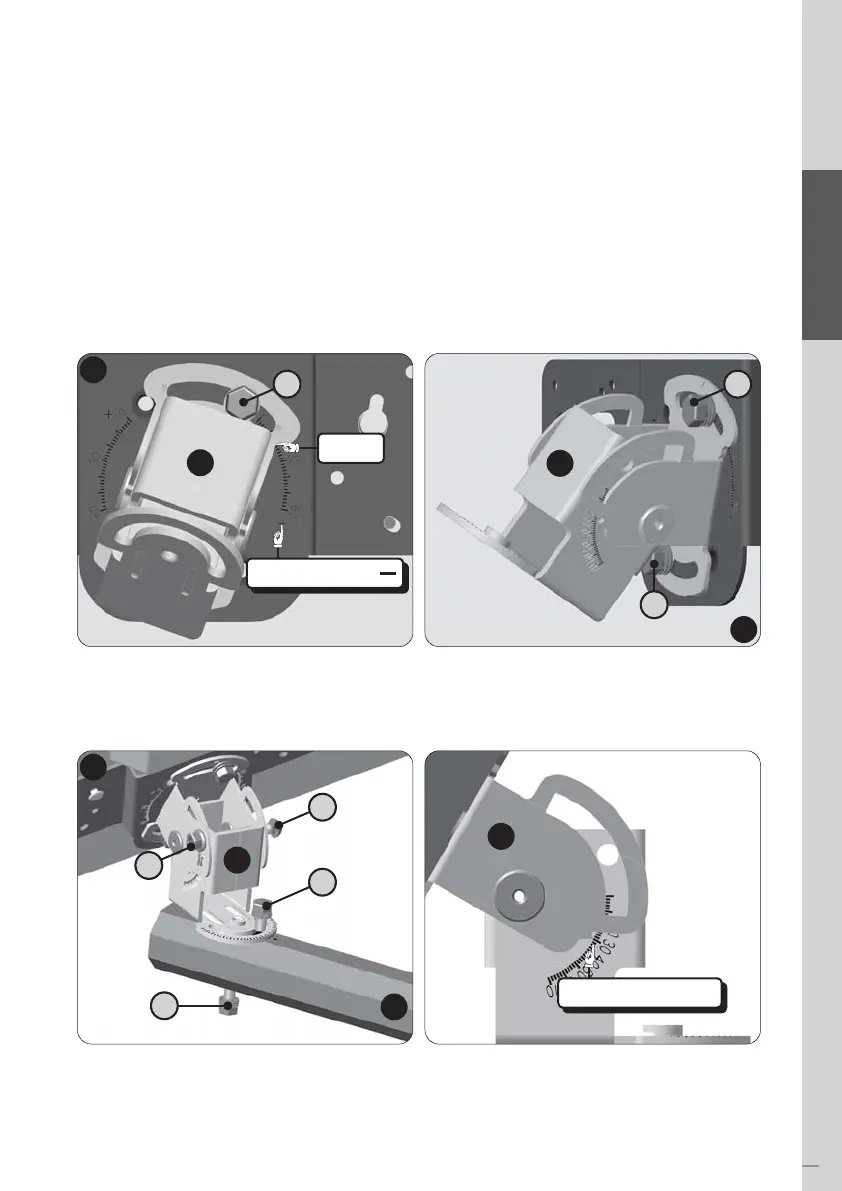

Schritt 3 : Teile zusammenfügen
S1 S1
S1
-19.7
Überprüfung
Überprüfung 30
A1
A1
B1
B1
S3
S1
S2
N1
A1
B1
B2
B1
Fixieren Sie die Schrägstellung (Gelenk Winkel Verbindung und Antenne)
Gelenk Winkel Verbindung und Antenne auf Schrägstellung -19.7 stellen.
1)
Höhe xieren (Gelenk Antenne und Hauptstütze)
Gelenk Winkel Verbindung und Hauptstütze. Für die empndliche Abstimmung und für den Azimuth-
Winkel, xieren Sie den .Bolzen und die Mutter nicht zu fest.
2)
