An d’installer correctement votre antenne, vous devez trouvez les angles d’inclinaison, azimut et élévation
en se référant au tableau à la n du manuel. Si vous ne trouvez pas dans la liste votre ville exacte, merci de
choisir la ville la plus proche qui est citée dans le tableau. Nous allons vous donner un exemple d’installation
pour recevoir le Satellite ASTRA1 dans la région de Brest en France, les angles fournis selon le tableau sont,
inclinaison : -19,7°, Elévation : 30° et Azimut : 149,6° ;
Etape 3 : Comment Assembler?
S1 S1
S1
-19.7
Vériez
A1
A1
B1
B1
S3
S1
S2
N1
Vériez 30
A1
B1
B2
B1
Fixer l'inclinaison (joindre le bras de xation carre a l'arriere de l'antenne)

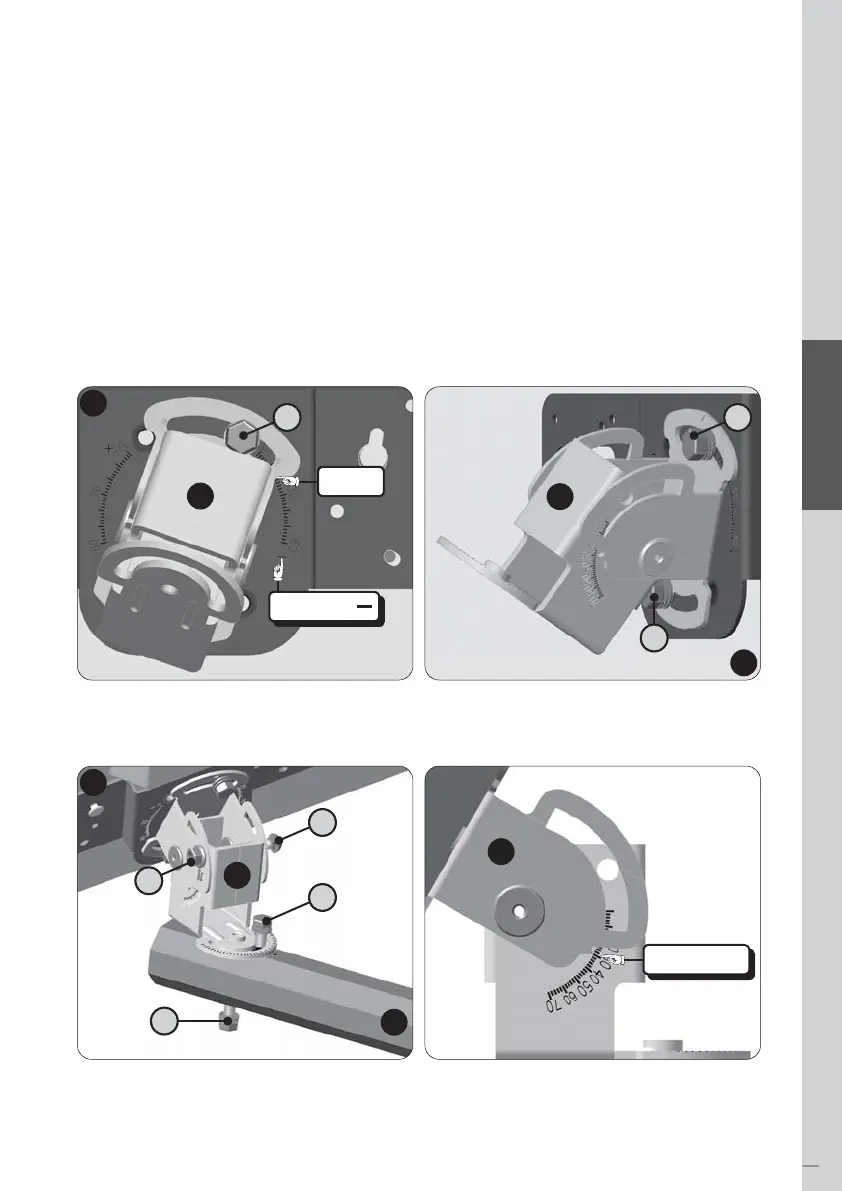

Visser avec la vis S3 le bras à l’antenne selon le schéma ci-dessous, tout en respectant bien l’angle
d’inclinaison de votre ville (selon le tableau à la n du manuel), dans notre example c’est -19,7°.
1)
Fixer l’angle d’élévation (entre l’antenne et le support de xation)
Soulever ou baisser délicatement l’antenne an d’atteindre l’angle d’élévation voulu selon le schéma
ci-dessous, ne pas xer à ce stade encore avec la vis et l’écrou.
2)
