Stellen Sie den PI-box auf und schließen Sie die
Kabel an den PI-box (Strom-, Signal- und
PI-kabel) ein
G-5
Nehmen Sie ein Stromversorgungskabel und
stecken Sie es in Zigarettenanzünder (12V
Steckdose) ein
Für die Stromversorgung von der Autobatterie
machen Sie den Zigarrenstecker stromlos, um
innere drei Kabel herauszunehmen und
loskoppeln, um Kupferkabel herauszunehmen
G-2
Befestigen Sie die Fernbedienungshalterung
dort, wo sie mit zwei (2) M4x20-Schrauben
befestigt werden soll
G-6
Befestigen Sie die PI Box dort, wo sie mit zwei
(2) M4x20-Schrauben befestigt werden soll
G-4
G-1

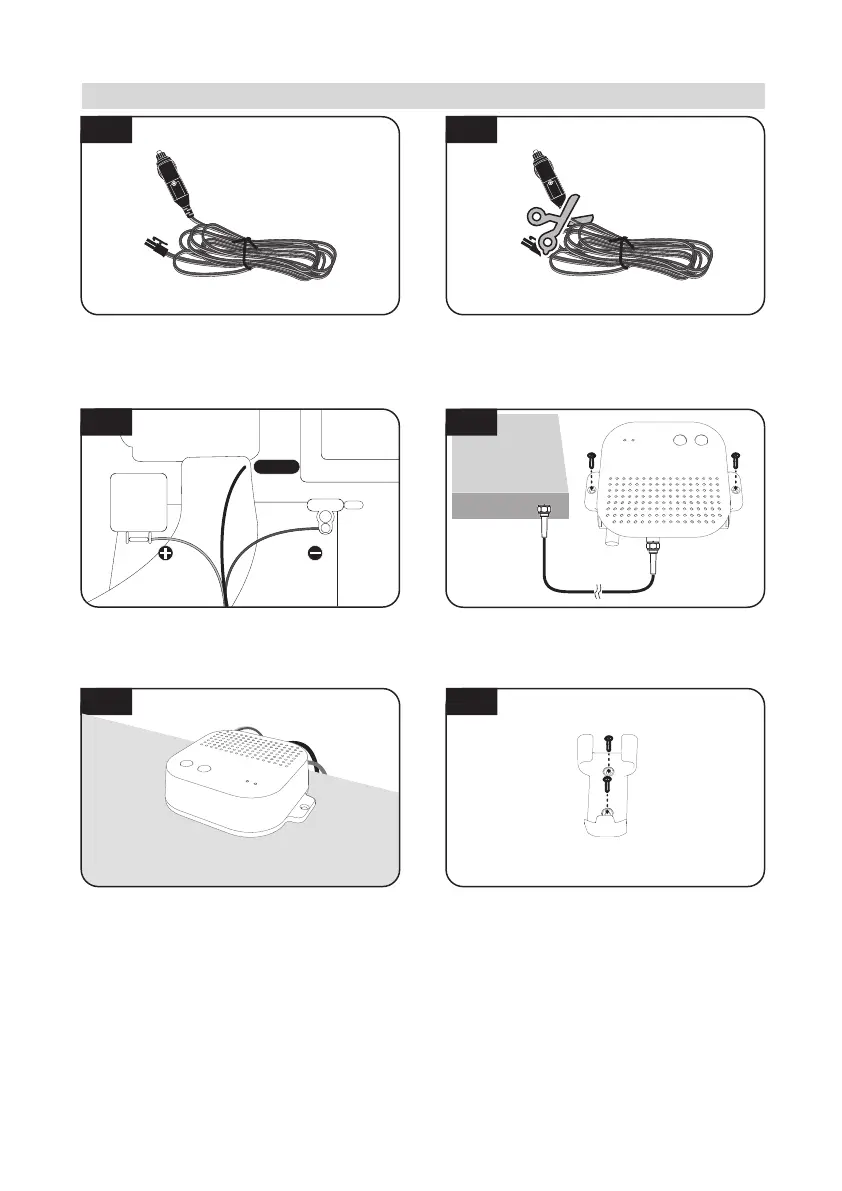

G. PI-box, Fernbedienung und Fernbedienunghalterung Installation
G-3
Passen Sie die Polaritäten der Stromkabel an
die Polaritäten der Batterie an, rot an rot /
schwarz an schwarz und weißes Zündkabel an
den Zündanschluss des Fahrzeugs
12V DC
Zündung
ca. 1,5 m
STB
(Empfänger)
