Istruzioni riservate all’amministratore di sistema/installatore
Connessione del modulo DSS
NETfon 500/550 - User Guide 723142004-A0-LM
29
9.2. Connessione del modulo DSS
Il modulo di espansione DSS fornisce 24 tasti programmabili (oltre a quelli presenti nell’apparecchio di
base) che, opportunamente personalizzati, quando premuti avviano i servizi per i quali sono stati
configurati.

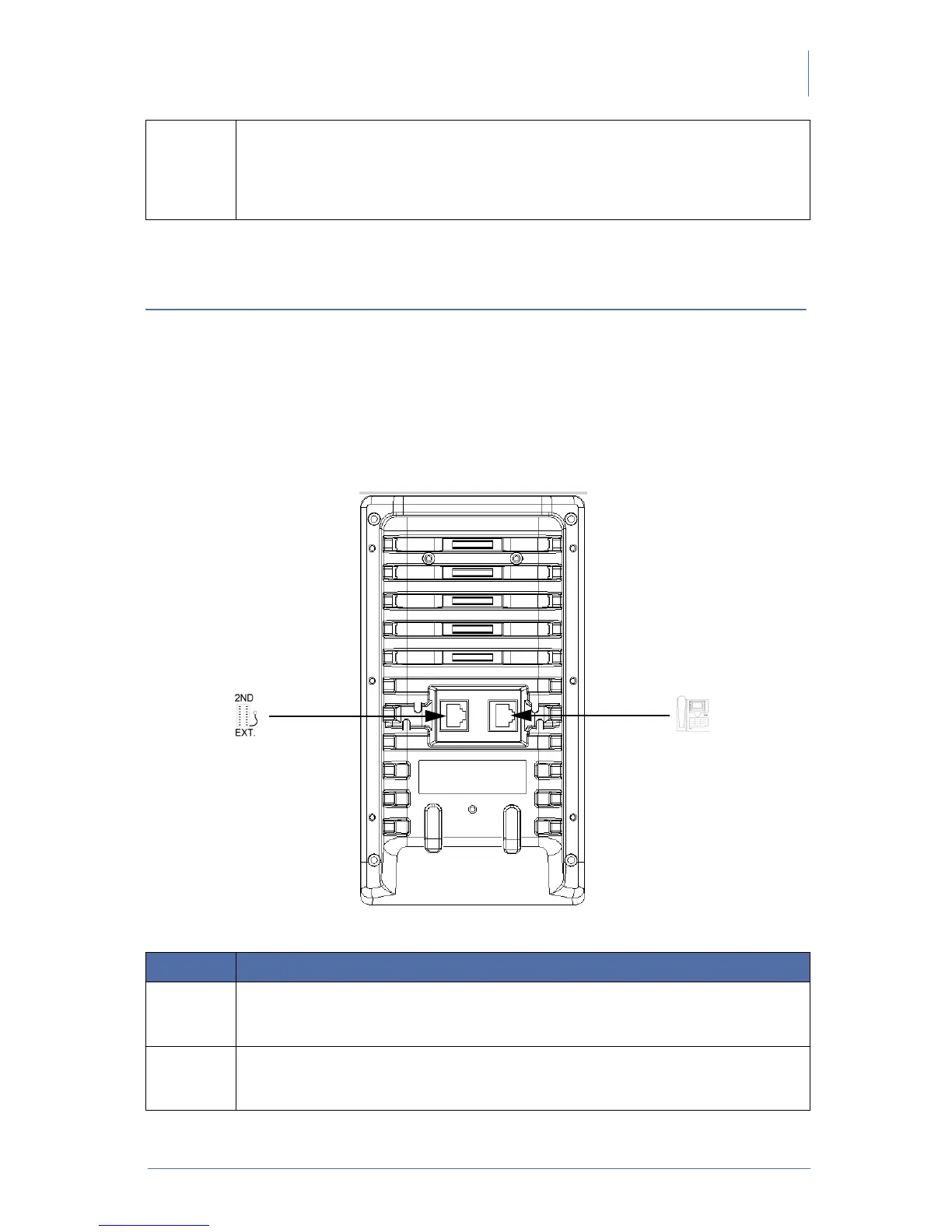

Nell’immagine seguente viene mostrato lo schema della base del DSS e le etichette che
contrassegnano i connettori per un corretto collegamento.
Il numero massimo di moduli opzionali DSS è di 1 per il NETfon 550 e di 2 per il NETfon 500.
6 Connettore cavo cuffia
Collegare la terminazioni del cavo della cuffia nell’apposito connettore posto nella
parte posteriore del telefono contrassegnato con questa etichetta.
La cuffia da utilizzare è la seguente: Plantronix - Supraplus H251 N/A + cavo
adattatore cod. 32145-01 (codice 136800008).
Etichette Descrizione
1 Connettore verso modulo DSS
Permette di collegare il modulo DSS ad un ulterione modulo DSS (il telefono supporta
in totale 2 DSS).
2 Connettore verso telefono
Permette di collegare il modulo DSS al telefono di base (sia esso un NETfon 500 o un
NETfon 550).
