SAE
fon
- istruzioni per l’uso 37

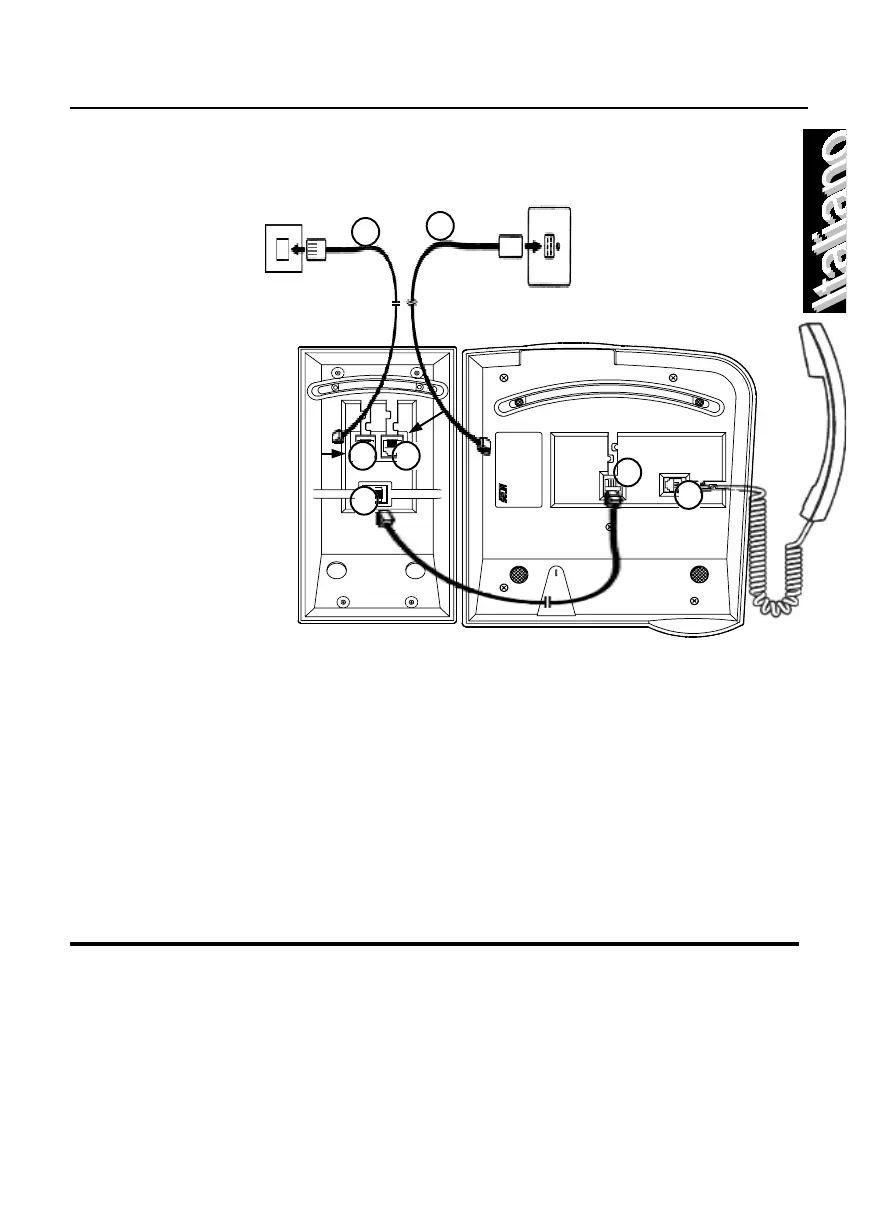

Collegate dapprima
il microtelefono,
inserendo l’apposito
cavo di
collegamento a
spirale da un lato
nella presa sul lato
inferiore del
microtelefono e
dall’altra nella presa
sul lato inferiore
destro
dell’apparecchio
(1)
.
Collegate il modulo
aggiuntivo al vostro
apparecchio, inserendo
la spina del cavo di
collegamento del
telefono nella presa
centrale del modulo
aggiuntivo
(2)
.
Inserite ora l’altra estremità del cavo nella presa centrale del vostro apparecchio
(3)
.
Ora inserite la spina del cavo di collegamento del modulo nella presa sinistra sul
lato inferiore del modulo (6 pin)
(4)
.
Inserite ora l’altra estremità del cavo nella presa telefonica
(5)
.
Qualora venga collegato un terminale dati, inserite la spina del cavo di
collegamento dati nella presa destra sul lato inferiore del modulo (8 pin)
(6)
e
l’altra estremità del cavo nella presa del P.C. o del terminale esterno
(7)
.
Mediante una leggera trazione controllate che le spine di tutti i cavi siano
correttamente bloccate.
Collegamenti SAEfon TK
Applicare scritte di identificazione sui tasti programmabili
Accanto ai tasti programmabili, sulle targhette di identificazione annotate le
eventuali personalizzazioni effettuate. Successivamente applicate le coperture
trasparenti.
1
2
3
4
5
6
7
