Sencotel Granita machine - 10 Esquema Electrico Granizadora

SL310006593 Ed.00 - 07-2011 - 21_ES -
000
MC MV
IG
TR
~
~
-
+
EV
F
(T 1,6 A 230 V)
(T 2,5 A 115 V)
N
F
F3
F4
F1 F2
CN1
CN8
CPU
CN2 CN3
CN4
CN6
NTC
SC
PE
0
III
DGB
Sv
Display
M
F
TR
(T 250 mA 230 V)
F
(T 5 A 115 V)

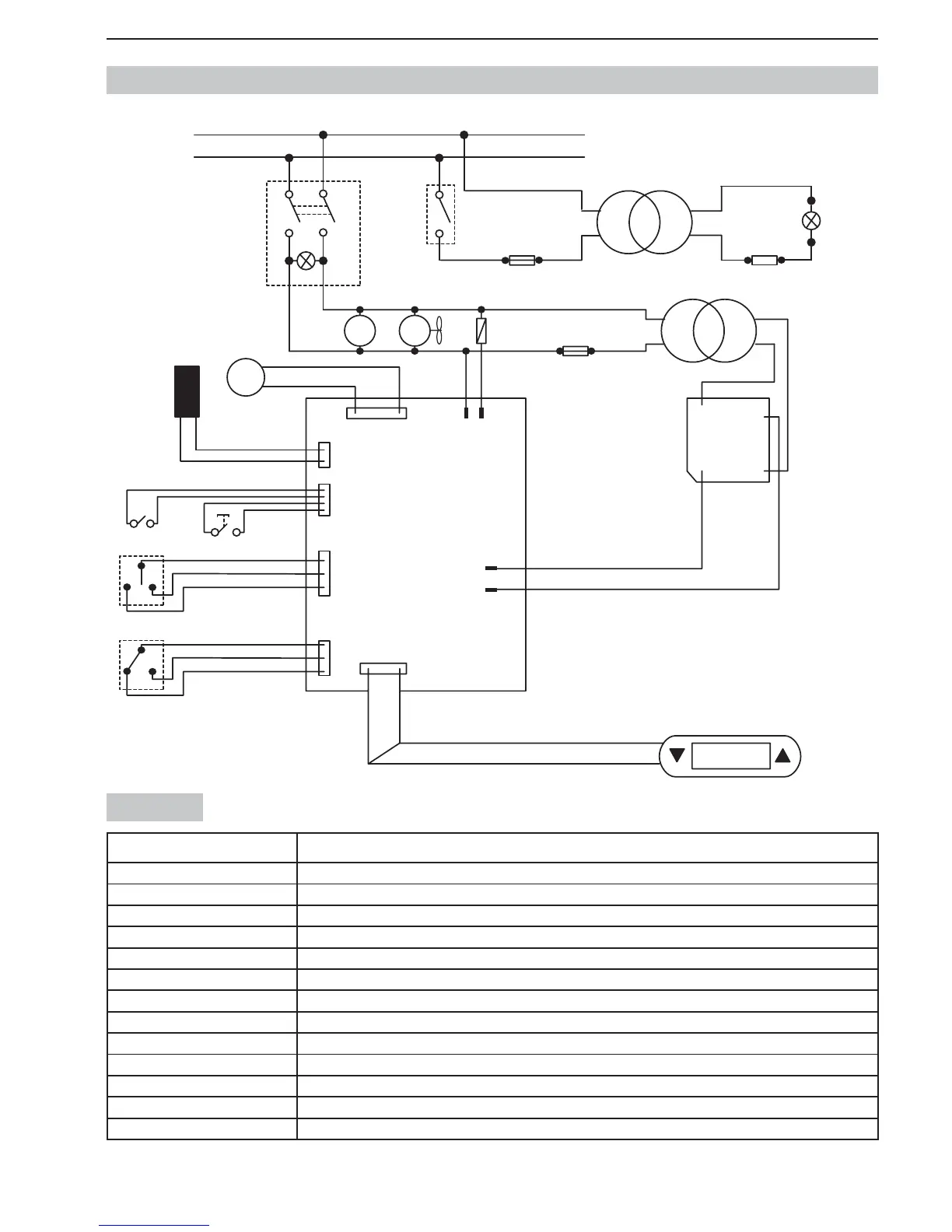

10. ESQUEMA ELECTRICO GRANIZADORA
Den. Descripción
I.G. Interruptor general
M.C. Motor compresor
M.V. Motor ventilador
Ev. Electroválvula gas
F. Fusible
Tr. Transformador
M Motor mezcladora
Ntc Sonda temperatura
C.P.U. Tarjeta Electrónica
S.C. Sensor tapa
P.e. Pulsador erogación
D.G.B. Desviador hielo / descongelación
S.v. Selector velocidad
LEYENDA
