Sencotel Granita machine - 10 Schaltplan Granitamaschine

SL310006593 Ed.00 - 07-2011 - 21_DE -

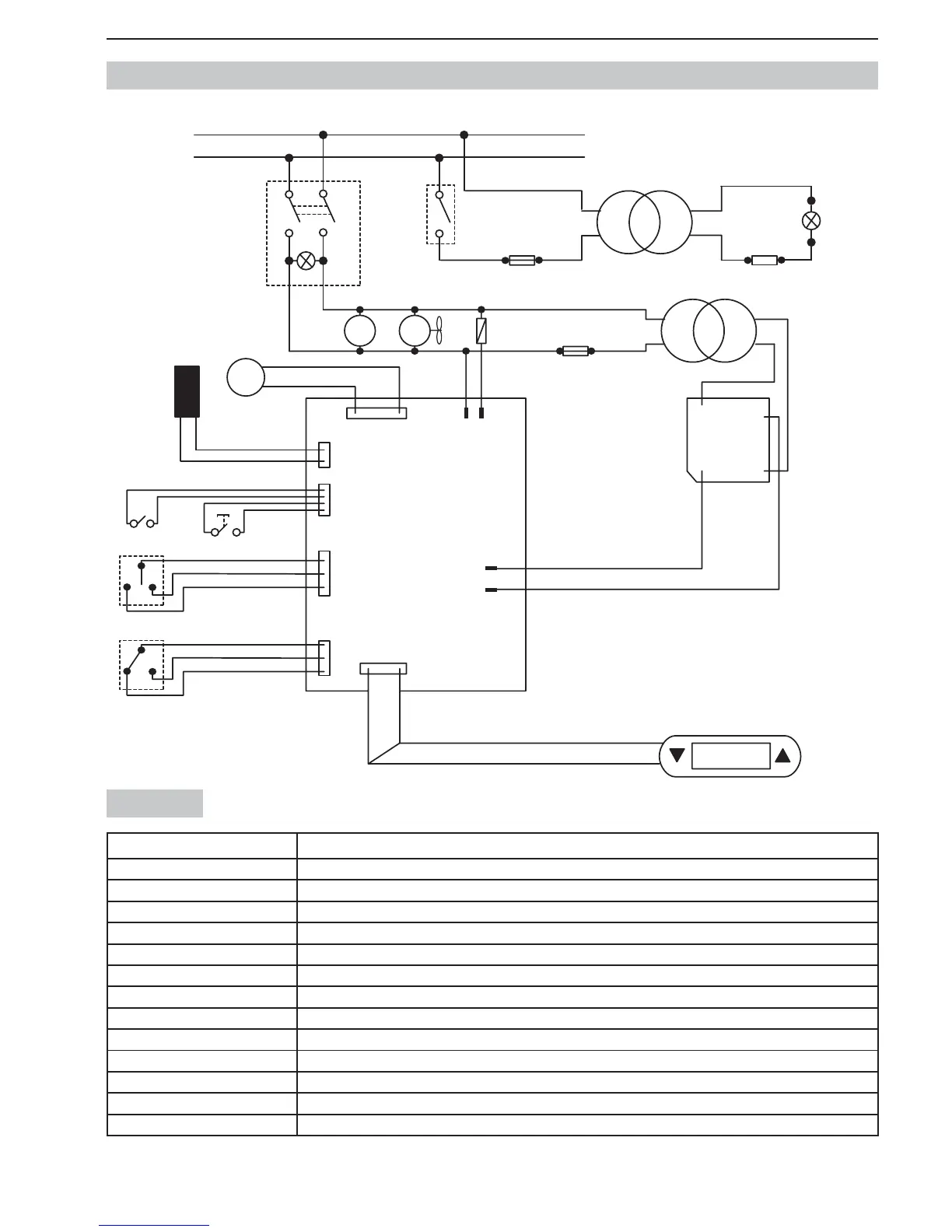

10. SCHALTPLAN GRANITAMASCHINE
Position Beschreibung
I.G. Hauptschalter
M.C. Motor Kompressor
M.V. Motor Ventilator
Ev. Gas-Magnetventil
F. Sicherung
Tr. Transformator
M Motor Mischer
Ntc Temperatursonde
C.P.U. Schaltplan
S.C. Sensor Deckel
P.e. Abgabetaste
D.G.B. Wahlschalter Eis/Abtauen
S.v. Geschwindigkeitswahlschalter
LEGENDE
000
MC MV
IG
TR
~
~
-
+
EV
F
(T 1,6 A 230 V)
(T 2,5 A 115 V)
N
F
F3
F4
F1 F2
CN1
CN8
CPU
CN2 CN3
CN4
CN6
NTC
SC
PE
0
III
DGB
Sv
Display
M
F
TR
(T 250 mA 230 V)
F
(T 5 A 115 V)
