3. INSTRUÇÕES PARA INSTALAÇÃO
3.1. Antes da instalação
Antes de instalar o aquecedor, estude as instruções de
instalação. Verifique os seguintes pontos:
• O débito e tipo do aquecedor são os adequados para
a sala da sauna? Devem ser seguidos os volumes
cúbicos dados na tabela 2.
• A tensão de alimentação é a adequada para o
aquecedor?
• A localização do aquecedor cumpre os requisitos
mínimos respeitantes às distâncias de segurança
dadas na fig. 6 e na tabela 2?
É absolutamente necessário instalar o aquecedor
de acordo com estes valores. Negligenciá-los provoca
risco de incêndio. Só se pode instalar um aquecedor
elétrico na sala da sauna.
C
B
A
min. 20
min. 1100
min. 150
min. 150
A
max. 500
A min. B min. C min.
145/145E/245E 35 20 35
160/160E/260E 50 30 50
180/180E/280E 100 30 80
190/190E/290E 120 40 100
O aquecedor pode ser montado num nicho com
uma altura mínima de 1900 milímetros.
Ohrievač je možné namontovať do výklenku s
minimálnou výškou 1900 milimetrov.
Do lado à parede, plataforma superior ou calha
Zo strany k stene, hornej plošine alebo koľajnici
Da superfície frontal à plataforma superior ou calha
Z prednej plochy k hornej plošine alebo koľajnici
(Recomendação: 100 )

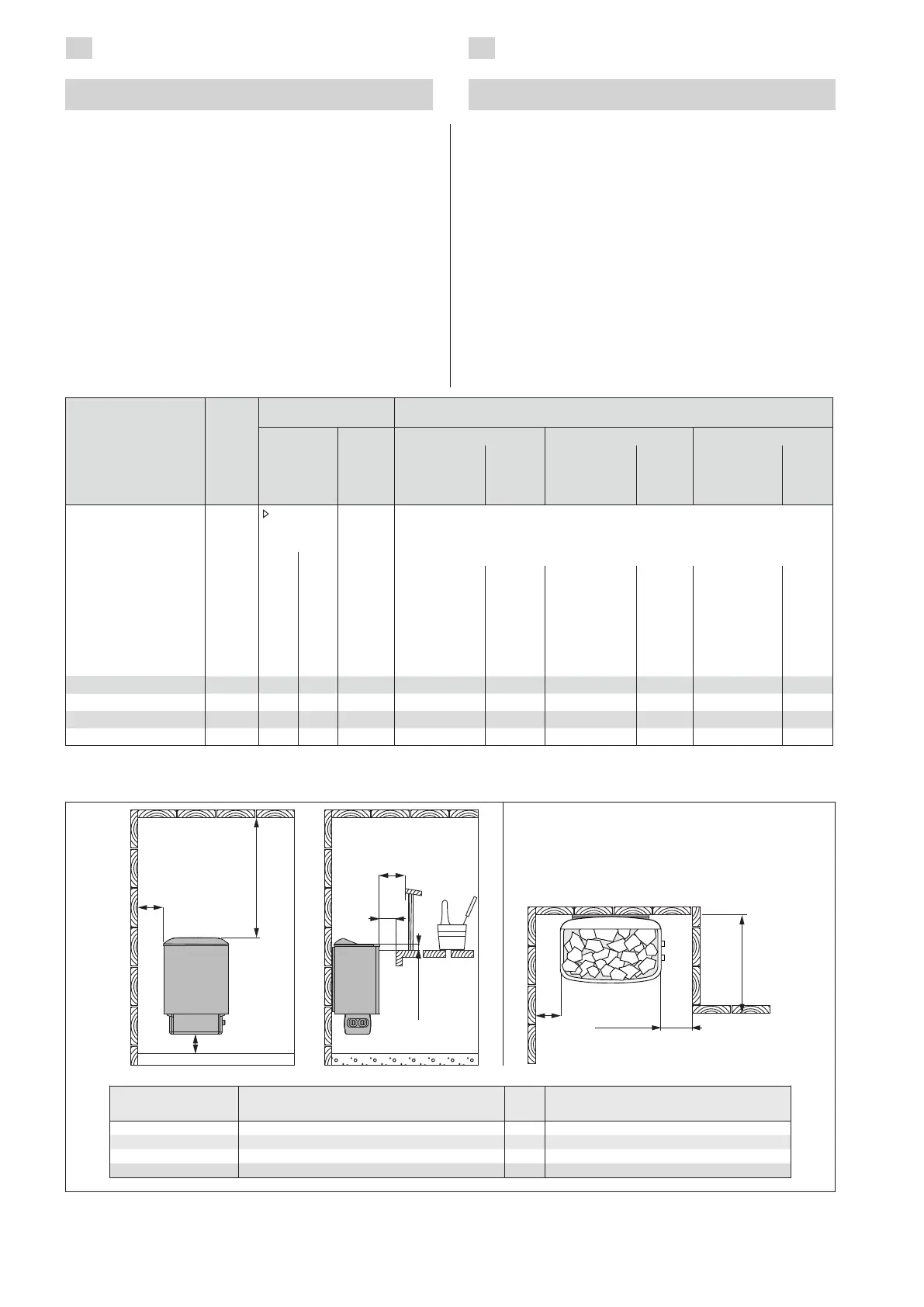

Figura 6. Distâncias de segurança (todas as dimensões estão em milímetros)
Obrázok 6. Bezpečnostné vzdialenosti (všetky rozmery sú uvedené v milimetroch)
Tabela 2. Detalhes da instalação
Tabuľka 2. Podrobné informácie k inštalácii
Aquecedor
Ohrievač
Modelo e dimensões
Model a rozmery
Débito
Výkon
Sala da sauna
Saunovacia miestnosť
Ligações elétricas
Elektrické pripojenia
Volume
cúbico
Kubický
objem
Altura
Výška
400 V 3N~ 230 V 3~ 230 V 1N~
Cabo de
ligação
Pripojovací
kábel
Fusível
Poistka
Cabo de
ligação
Pripojovací
kábel
Fusível
Poistka
Cabo de
ligação
Pripojovací
kábel
Fusível
Poistka
Largura: 410 mm
Profundidade 290 mm
Altura 650 mm
Peso 16kg
Pedras max. 20 kg
Šírka: 410 mm
Hĺbka: 290 mm
Výška: 650 mm
Hmotnosť: 16 kg
Kamene: 20 kg
kW
2.3.
min.
mm
Ver figura 8. Las medidas se aplican únicamente al cable de conexión.
Pozrite obrázok 8. Merania sa vzťahujú len na pripojovací kábel!
min.
m³
max.
m³ mm² A mm² A mm² A
145/145E/245E 4,5 3 6 1900 5 x 1,5 3 x 10 4 x 2,5 3 x 16 3 x 2,5 1 x 20
160/160E/260E 6,0 5 8 1900 5 x 1,5 3 x 10 4 x 2,5 3 x 16 3 x 4,0 1 x 35
180/180E/280E 8,0 7 12 1900 5 x 2,5 3 x 16 4 x 6 3 x 25 3 x 6 1 x 35
190/190E/290E 9,0 8 14 1900 5 x 2,5 3 x 16 4 x 6 3 x 25 3 x 10 1 x 40
3. POKYNY NA INŠTALÁCIU
3.1. Pred inštaláciou
Pred inštaláciou ohrievača si prečítajte pokyny na
inštaláciu. Skontrolujte nasledujúce položky:
• Je výkon a typ ohrievača vhodný pre
saunovaciu miestnosť? Je nutné dodržovať
kubický objem uvedený v tabuľke 2.
• Je napájacie napätie vhodné pre ohrievač?
• Umiestnenie ohrievača musí spĺňať
minimálne požiadavky na bezpečnostnú
vzdialenosť uvedené na obr. 6 a v tabuľke 2.
Je bezpodmienečne nutné nainštalovať
ohrievač na základe týchto hodnôt. Zanedbanie
môže spôsobiť riziko požiaru. V saunovacej
miestnosti môže byť nainštalovaný iba jeden
elektrický ohrievač.
