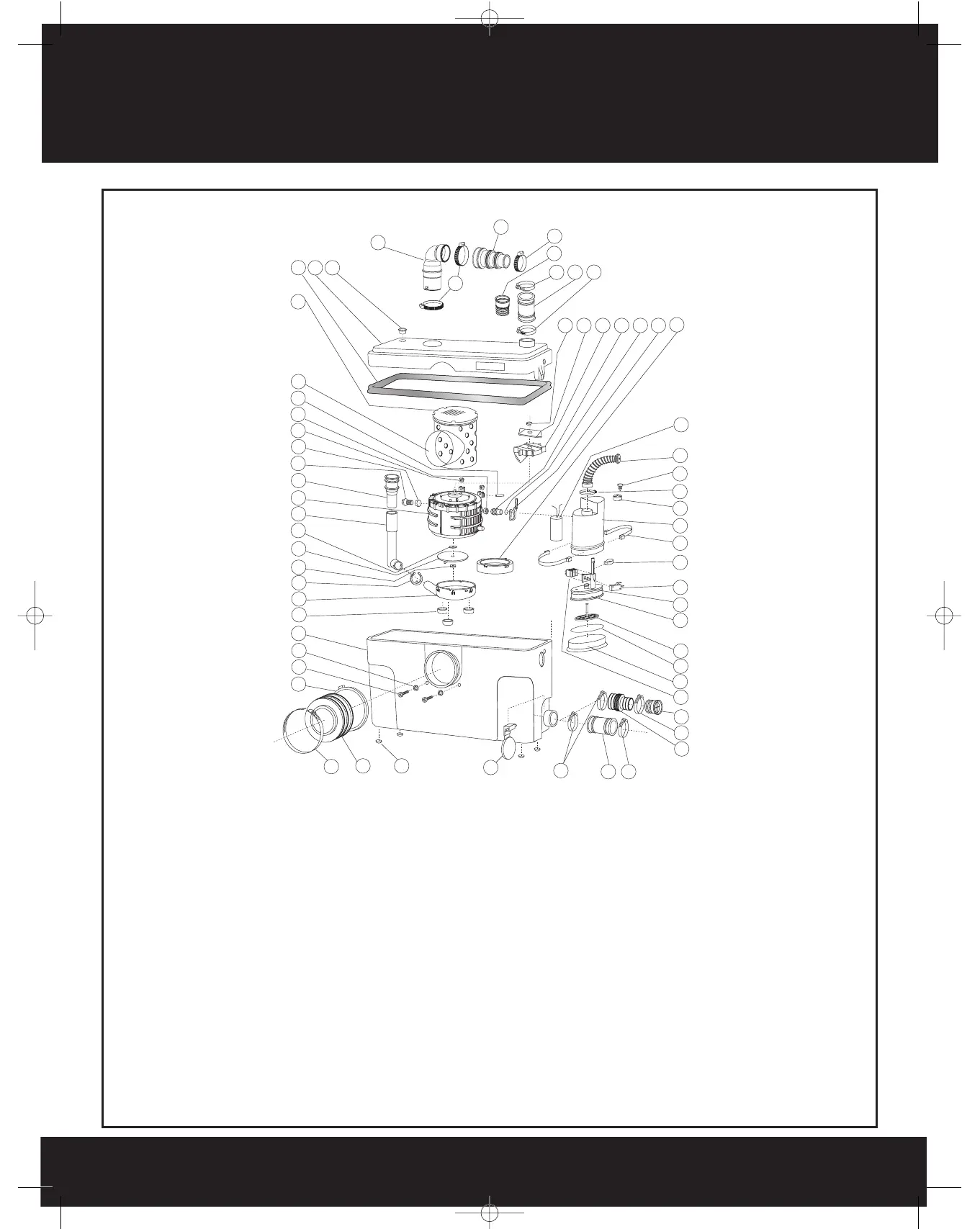

SCHEMATIC DIAGRAM SANIPLUS / SCHÉMA DU SANIPLUS
*
Please note that gasket (2b) should be placed inside the lid (2a)
1 Boîtier
2a Couvercle
2b Joint du couvercle*
3 Moteur
4 Crépine longue
5a Rotor de lame
5b Lame
5c Collier
6a Bouchon d’huile
6b Joint du bouchon d’huile
7c Mini durite
8 Long coude
9 Écrou de turbine
10a Turbine
11 Plaque-couvercle de la pompe
P3
12 Pieds de la plaque-couvercle
de la pompe
13 Rondelle de turbine
14 Chambre de pression
15 Membrane
16 Bloc de connexion
17 Micro-interrupteur
18 Isolant du câble
20a Collerette
20b Collier de maintien
22 Écrou prisonnier
23 Couvercle de la crépine
25 Coude d’évacuation
26 Manchon trois sorties
28a Collier coude-clapet
d’évacuation 32/50
28b Collier coude
d’évacuation 25/40
28c Collier coude-clapet
d’évacuation 20/32
30a Collier 50/70
30b Collier 32/50
31 Manchon 60/60
31a Manchon 46/46
31b Manchon 60/46
32 Battant de clapet
33a Vis de fixation du moteur
33b Rondelle de fixation du
moteur
34 Attache de câble
35 Joint d’étanchéité
36 Attache de joint d’étanchéité
37 Bouchon d’étanchéité de
l’entrée
38 Condensateur 14 uF
39 Collier en forme de fer à
cheval
40 Tige poussoir
41 Base de la chambre
de pression
42 Joint de la tige poussoir
43 Serre-câble
48 Serre-câble 33.1
49a Joint du câble de la cham-
bre de pression
49b Passe-fils
50 Agrafe à ressort
51 Joint
52 Joint torique R10
55 Goupille
56 Pieds du boîtier
57 Tige filetée
58
Capuchon
59
Bouchon
Composants de l’appareil
1 Case
2a Lid
2b Lid seal
*
3 Motor
4 Long grille
5a Blade rotor
5b Blade
5c Clip
6a Oil plug
6b Oil plug seal
7c Short discharge pipe
8 Long elbow
9 Impeller nut
10a Impeller PLUS / TOP
11 Pump cover plate P3
12 Pump cover feet
13 Impeller washer
14 Pressure chamber
15 Membrane
16 Connector block
17 Micro switch
18 Cable insulator
20a Ring for pump cover plate
20b Elbow clip
22 Captive nut
23 Grille cover
25 Discharge elbow
26 Three outlet pipe
28a Discharge-valve hose clip
32/50
28b Discharge hose clip 25/40
28c Discharge-valve hose clip
20/32
30a Hose clip 50/70
30b Hose clip 32/50
31 60/60 waste inlet
31a 46/46 waste inlet
31b 60/46 waste inlet
32 Inlet control
33a Motor fixing screw
33b Motor fixing washer
34 Cable tie
35 Pan gasket
36 Pan gasket jubilee clip
37 Inlet blanking plug
38 Condenser 14µf
39 Horseshoe clip
40 Push rod
41 Pressure chamber base
42 Push rod seal
43 Cable grip
48 Cable grip 33.1
49a Pressure chamber cable seal
49b Grommet
50 Spring clip assembly
51 Seal
52 «O» ring R10
55 Pin
56 Case feet
57 Threaded rod
58 Plastic cap
59 Blanking plug
Parts Description
*
Le joint du couvercle (2b) doit être placé à l'intérieur du couvercle (2a)
