Shark OXO - Page 116

16

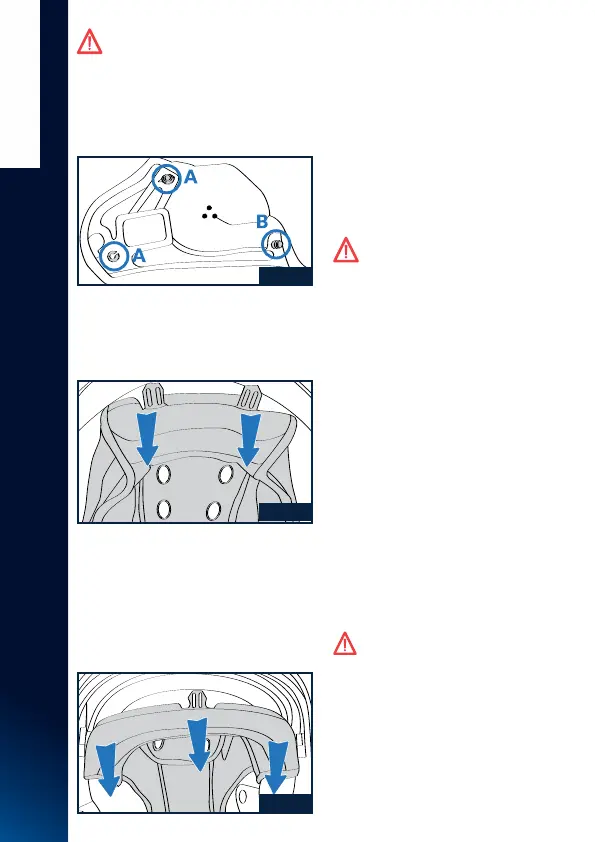

Fig. 21
Fig. 22
Fig. 20
TOCADO
ESPAÑOL
Atención : Una vez extraídos los
acolchados interiores de espuma
expandida de las almohadillas laterales,
asegúrese de que los tres botones automáticos
trasero «B», delantero y superior «A» estén
correctamente enganchados en el bastidor
trasero del forro de revestimiento de tejido
de las almohadillas laterales (Fig. 20); si
así no fuese, colóquelos adecuadamente.
3 DESMONTAJE DEL ACOLCHADO INTERIOR
3.1 Tire de la parte trasera del acolchado
de confort hacia el interior del casco para
desenganchar las lengüetas traseras
izquierda y derecha del acolchado interior
del borde trasero de la calota (Fig. 21).
3.2 Agarre la zona frontal izquierda del
acolchado interior y tire de ella hacia
arriba para extraer la respectiva lengüeta
del acolchado interior del soporte fijado a
la calota interna de poliestireno (Fig. 22).
A continuación, repita la operación con la
lengüeta frontal central y con la derecha.
3.3 Extraiga completamente el acolchado
de confort del casco.
4 MONTAJE DEL ACOLCHADO
INTERIOR
4.1 Introduzca correctamente el
acolchado interior dentro del casco,
colocándolo bien pegado al fondo.
4.2 Introduzca la lengüeta frontal central
del acolchado interior en el asiento
correspondiente presente en el soporte
fijado a la calota interna de poliestireno
y empújela hacia abajo hasta que quede
completamente enganchada (Fig. 22).
Repita la operación con la lengüeta
izquierda y la derecha comprobando
que los extremos laterales del acolchado
interior estén colocados entre los
pequeños bastidores laterales exteriores
y la calota interna de poliestireno.
Atención : Compruebe el correcto
montaje de la zona frontal del
acolchado interior subiendo y bajando el
VPS, cuyo movimiento debe resultar libre.
En caso contrario, repita las operaciones
3.2 y 4.2.
4.3 Introduzca las lengüetas traseras
derecha e izquierda del acolchado interior
en los alojamientos correspondientes del
borde de la calota (Fig. 21). Empuje las
lengüetas hasta que queden completamente
enganchadas al soporte.
5 MONTAJE DEL ACOLCHADO
INTERIOR DE ESPUMA EXPANDIDA
DE LAS ALMOHADILLAS LATERALES
5.1Introduzca delicadamente en el forro de
revestimiento de tejido de la almohadilla
lateral izquierda su acolchado interior de
espuma expandida (Fig. 19). Extienda
con cuidado el acolchado comprobando
que no queden pliegues en el revestimiento
de tejido de la almohadilla lateral.
5.2 Enganche los dos ojales «A» del bastidor
de la presilla trasera de la almohadilla
lateral izquierda a la altura de los dos
botones automáticos (superior y delantero)
presentes en su parte trasera (Fig. 18).
5.3 Repita el mismo procedimiento con el
acolchado de la almohadilla lateral derecha.
6 MONTAJE DE LAS ALMOHADILLAS
LATERALES
ATENCIÓN : Agarre el cojín de la
almohadilla lateral izquierda y
asegúrese de que los tres botones
automáticos trasero «B», delantero y superior
«A» estén correctamente enganchados en el
bastidor trasero del forro de revestimiento de
tejido de las almohadillas laterales (Fig. 20); si
así no fuese, colóquelos adecuadamente.
6.1 Introduzca la lengüeta trasera del
acolchado de confort de la almohadilla
lateral izquierda en el intersticio presente
entre la junta trasera y la calota interna de
poliestireno (Fig. 17).
