Shark OXO - Imbottiture Interne

15

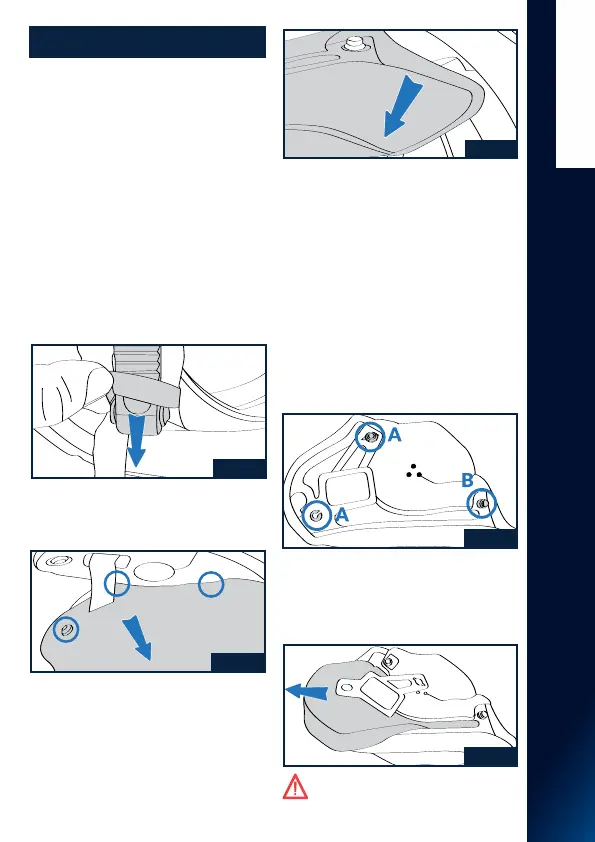

Fig. 15
Fig. 16
Fig. 17
Fig. 18
Fig. 19
CUIFFIA
ITALIANO
IMBOTTITURA INTERNA DI
CONFORTO AMOVIBILE
L’imbottitura di conforto si compone di:
- cuffia
- cuscinetti dei guanciali laterali (destro
e sinistro) Tutte le componenti sono
completamente amovibili e lavabili. I
guanciali sono inoltre caratterizzati da
imbottiture interne in schiuma espansa
sfoderabili. Per rimuovere e/o montare
l’imbottitura di conforto disattivare il VPS
e sollevare la mentoniera del casco (vedi
istruzioni precedenti).
1 SMONTAGGIO GUANCIALI
1.1 Aprire il sottogola (vedi istruzioni
relative) e sfilare il nastro del sottogola dal
passante elastico presente sulla bandella
dei guanciali (Fig.15).
1.2 Tirare la parte anteriore del guanciale
sinistro verso l’interno del casco per
sganciarne i tre bottoni posti sul suo retro
(Fig. 16).
1.3 Sfilare la linguetta posteriore dell’im-
bottitura di conforto del guanciale sinistro
dall’intercapedine presente tra la guar-
2 SMONTAGGIO IMBOTTITURA
INTERNA IN SCHIUMA ESPANSA DEI
GUANCIALI Per agevolare ulteriormente
la possibilità di lavare i componen-
ti dell’imbottitura interna di conforto, i
guanciali del casco sono dotati di imbot-
titure interne in schiuma espansa che
possono essere estratte dalla fodera di
rivestimento in tessuto. Per rimuovere tali
imbottiture, procedere come segue dopo
avere smontato i guanciali dal casco (vedi
istruzioni precedenti).
2.1 Sganciare i due occhielli “A” del
telaio posteriore dell’asola del guanciale
sinistro in corrispondenza dei due bottoni
automatici (superiore e anteriore)
presenti sul suo retro (Fig.18).
2.2 Estrarre delicatamente dalla fodera
di rivestimento in tessuto del guanciale
sinistro la sua imbottitura interna in
schiuma espansa (Fig.19).
2.3 Ripetere le stesse operazioni con
l’imbottitura del guanciale destro.
ATTENZIONE : una volta estratte le
dai guanciali, assicurarsi che i tre
bottoni automatici posteriore “B”,
nizione posteriore e la calotta interna in
polistirolo; estrarre poi completamente
l’imbottitura del guanciale dal casco
(Fig.17).
1.4. Ripetere le stesse operazioni con
l’imbottitura del guanciale destro. Non
rimuovere dalla calotta del casco i guan-
ciali in polistirolo.
