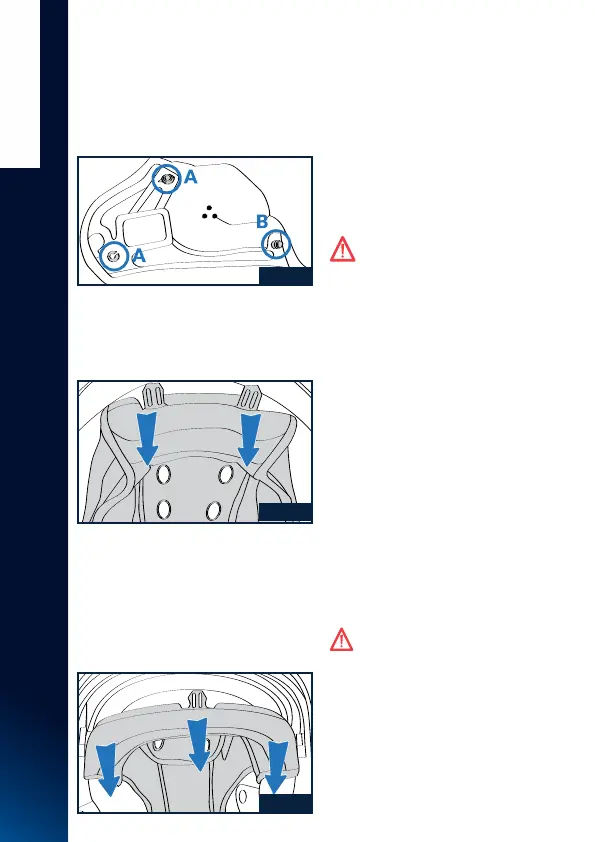

anteriore e superiore “A” siano
correttamente agganciati al telaio
posteriore della fodera di rivestimento in
tessuto dei guanciali stessi (Fig.20); in caso
contrario, riposizionarli adeguatamente.
3 SMONTAGGIO CUFFIA
3.1 Tirare la parte posteriore
dell’imbottitura di conforto verso
l’interno del casco per sganciare le
linguette posteriori sinistra e destra della
cuffia dal bordo posteriore della calotta
(Fig.21).
3.2 Afferrare la zona frontale sinistra
della cuffia e tirarla verso l’alto per sfilare
la rispettiva linguetta della cuffia dal
supporto fissato alla calotta interna in
polistirolo
(Fig.22). Successivamente ripetere
l’operazione anche con la linguetta
frontale centrale e con quella destra.
3.3 Estrarre completamente l’imbottitura
di conforto dal casco.
4 MONTAGGIO CUFFIA
4.1 Inserire correttamente la cuffia
all’interno del casco facendola adagiare
bene sul fondo.
4.2 Infilare la linguetta frontale centrale
della cuffia nella corrispondente sede
presente sul supporto fissato alla calotta
interna in polistirolo e spingerla verso il
basso sino ad agganciarla completamente
(Fig.22).
Ripetere poi l’operazione con la linguetta
sinistra e con quella destra avendo cura
di controllare che le estremità laterali
della cuffia siano posizionate tra i telaietti
laterali esterni e la calotta interna in
polistirolo.
ATTENZIONE : vericare il corretto
montaggio della zona frontale della
cufa alzando ed abbassando il VPS il cui
movimento deve risultare libero. In caso
contrario ripetere le operazioni 3.2. e 4.2.
4.3 Inlare le linguette posteriori destra
e sinistra della cufa nelle rispettive sedi
del bordo della calotta (Fig.21). Spingere le
linguette sino ad agganciarle completamente
al supporto.
5
MONTAGGIO IMBOTTITURA INTERNA
IN SCHIUMA ESPANSA DEI GUANCIALI
5.1 Inserire delicatamente nella fodera
di rivestimento in tessuto del guanciale
sinistro la sua imbottitura interna in
schiuma espansa (Fig.19). Stendere con
cura l’imbottitura controllando che non
si presentino grinze nel rivestimento in
tessuto del guanciale.
5.2. Agganciare i due occhielli “A” del
telaio dell’asola posteriore del guanciale
sinistro in corrispondenza dei due bottoni
automatici (superiore e anteriore)
presenti sul suo retro (Fig.18).
5.3. Ripetere le stesse operazioni con
l’imbottitura del guanciale destro.
6 MONTAGGIO GUANCIALI
ATTENZIONE : prendere il cuscinetto
del guanciale sinistro e assicurarsi che
i tre bottoni automatici posteriore “B”,
anteriore e superiore “A” siano
correttamente agganciati al telaio
posteriore della fodera di rivestimento in
tessuto dei guanciali stessi (Fig.20); in caso
contrario, riposizionarli adeguatamente.
6.1 Infilare la linguetta posteriore
dell’imbottitura di conforto del guanciale
sinistro nell’intercapedine presente tra la
guarnizione posteriore e la calotta interna
in polistirolo (Fig.17).
