SENA FOR SHARK (BLUETOOTH OU MESH)
F R A N Ç A I S

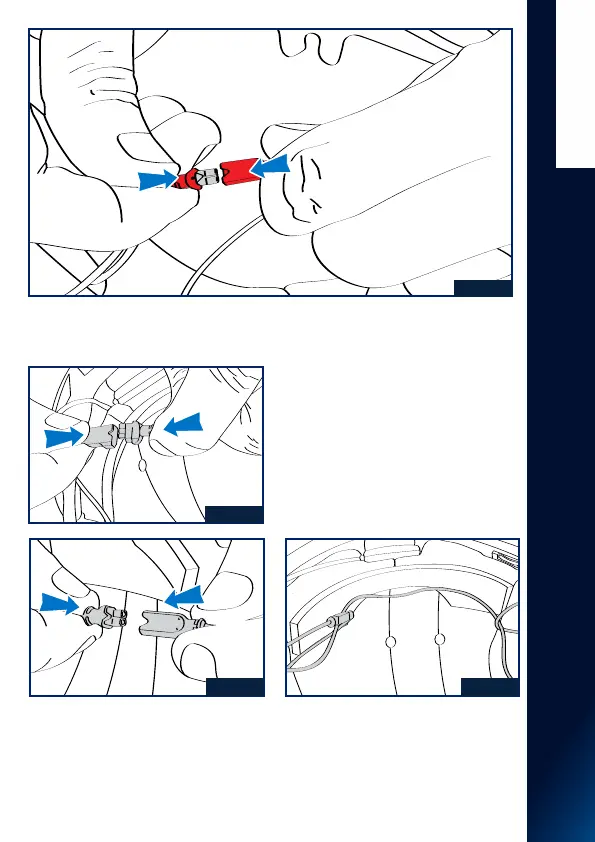

9. Effectuer le branchement du microphone (connecteur rouge), et le clavier suivant
la Fig..38
10. Effectuer le branchement de batterie
(connecteur noir 3 branches), et le clavier
suivant la Fig.39
11. Effectuer les branchements des
speakers (connecteur noir 2 branche), et
le clavier suivant la FIG.40a, puis faite
passer le cable du speaker droite comme
indiqué sur la Fig.40b
12. Replacer les mousses textiles (joues et
coiffe) suivant le descriptif de remontage
du textile (page 21-22), en veillant à ce
que l’ensemble des câbles du système
SENA FOR SHARK soient positionnés
à l’intérieur des parties textiles, et ne
dépasse pas du casque une fois remonté.
