P I N L O CK ® - V I S I E R
DEUTSCH
VISIER (NMS-05S ODER NMS-05L,
JE NACH GRÖSSE DES HELMS)
1 ABNEHMEN
1.1 Das Kinnteil schließen (falls geöffnet)
und das Visier in der vollständig geöffne-
ten Position lassen.

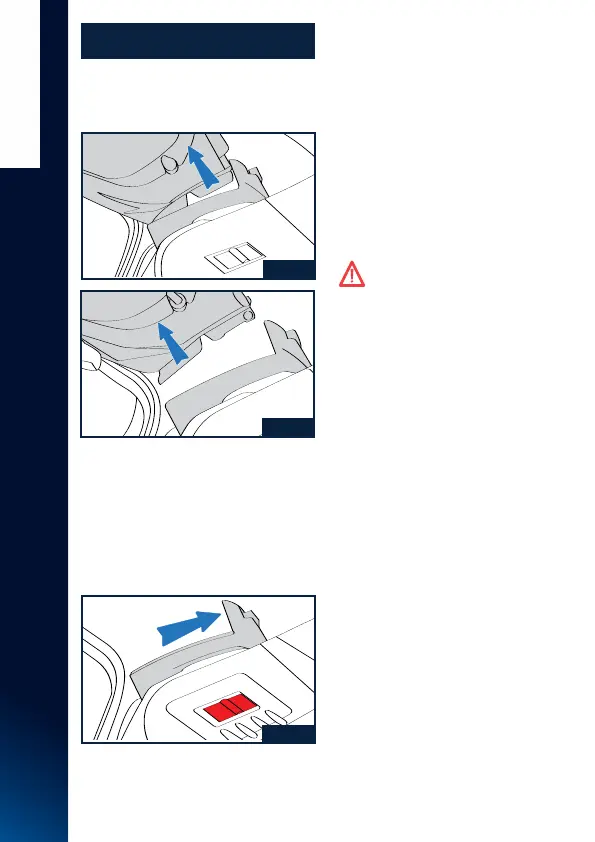

1.2 Den Entriegelungshebel der linken
seitlichen Mechanik bis zum Anschlag
nach hinten (Abb.6) bewegen und
gleichzeitig das Visier nach vorne schie-
ben, indem zuerst der obere Haken „A“
(Abb.7A) und dann der untere Haken „B“
aus den entsprechenden Aufnahmen in
der seitlichen Mechanik selbst herausge-
zogen wird (Abb.7B).
1.3 Diese Schritte auf der rechten
Helmseite wiederholen.
2 ANBRINGEN
2.1 Das Kinnteil des Helms schließen (falls
offen) und überprüfen, ob sich die seitliche
Mechanik in der vollständig geöffneten
Position befindet (Abb. 8).
2.2 Den linken Seitenteil des Visiers auf
der entsprechenden seitlichen Mechanik
positionieren, und dabei den unteren
Haken in die entsprechende Aufnahme in
der Mechanik einführen (Abb.7B).
2.3 Das Visier zur seitlichen Mechanik
hin drehen, indem der obere Haken „A“
in die entsprechende Aufnahme so in die
seitliche Mechanik eingeführt wird, dass
sich der Entriegelungshebel nach hinten
bewegt und dann in die Position zurück-
kehrt, und das Visier beim Klickgeräusch
an der seitlichen Mechanik hängt
(Abb.7A).
2.4 Diese Schritte auf der rechten
Helmseite wiederholen.
2.5 Das Visier vollständig schließen.
ACHTUNG : Prüfen, ob die
Mechanik korrekt funktioniert.
Das Visier öffnen und dann schließen:
Wird das Kinnteil hochgeklappt,
bleibt das Visier in seiner maximal
geöffneten Position. Gegebenenfalls
die oben beschriebenen Schritte
wiederholen. Prüfen, ob die Mechanik
korrekt funktioniert: Das Visier
öffnen und schließen und überprüfen,
ob es gut in der seitlichen Mechanik
verankert ist; das Kinnteil öffnen und
überprüfen, ob sich das Visier öffnet
und in der vollständig geöffneten
Position bleibt; das Visier schließen
und überprüfen, ob sich das Kinnteil
nach dem Schließen wieder bis zur
vollständig geöffneten Position
öffnet. Gegebenenfalls die oben
beschriebenen Schritte wiederholen.
Den Helm keinesfalls benutzen, wenn
das Visier nicht richtig angebracht
ist. Die seitliche Mechanik des
Kinnteils keinesfalls von der Schale
ablösen. Sollte die seitliche Mechanik
Fehlfunktionen oder Beschädigungen
aufweisen, so sollte man sich an einen
SHARK -Vertragshändler wenden.
3 MINDESTÖFFNUNGSPOSITION MIT
BESCHLAGSCHUTZFUNKTION
Die Mechanik des Visiers ermöglicht
stabile Zwischenpositionen des
Visiers. Ausgehend von der vollstän-
dig geschlossenen Position des Visiers
kann es leicht geöffnet werden, indem
es in eine erste stabile Einrastposition
mit Mindestöffnung gebracht wird, um
die Belüftung zu verbessern und ein
Beschlagen zu verhindern, insbesondere
bei niedriger Geschwindigkeit oder bei
kurzen Pausen.
