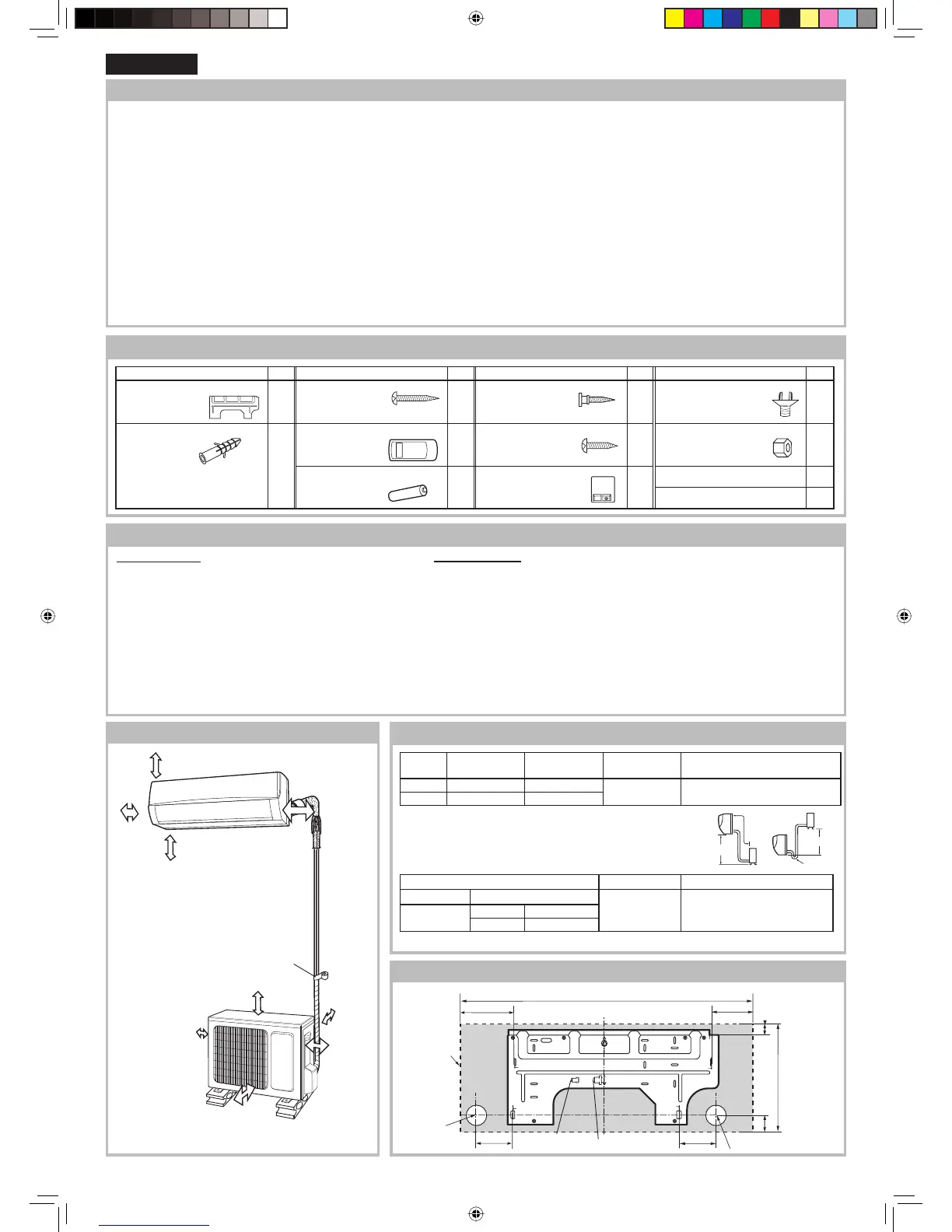

PT-1
TUBULAÇÃO
Modelo
Comprimento máx.
de tubulação: A
Diferença de
altura máx.: B
Comprimento
min. de tubulação
Refrigeração adicional
(comprimento de tubulação superior a 7,5 m)
AY-AP9NR 10 m 5 m
1 m 15 g/m
AY-AP12NR
15 m 7 m
• O comprimento padrão da tubulação é de 5 m.
• Quando a unidade exterior é colocada num nível mais alto
do que a unidade interior, coloque um colector junto ao furo
de baixada da mangueira.
Use os tubos refrigeradores indicados na tabela em baixo.
Tamanho do tubo
Espessura do tubo
Isolamento térmico
Lado do líquido
1/4" (ø 6,35 mm)
0,8 mm
Espessura: 6 mm ou mais
Material: Espuma de polietile-
no
Lado do gás
AY-AP9NR
3/8" (ø 9,52 mm)
AY-AP12NR 1/2" (ø 12,7 mm)
• O isolamento térmico deve abranger tanto o gás, como os tubos de líquidos.
A
B
B
ITENS
Quant.
ITENS
Quant.
ITENS
Quant.
ITENS
Quant.
1
PLACA DE MONTAGEM
1
3 PARAFUSO LONGO
(M4.2 x 25)
Para prender a placa de montagem.
7
6 PARAFUSO ESPECIAL
(M4.2 x 16)
Para prender o TELECOMANDO.
1
9
ADAPTADOR DA MANGUEIRA
DE DRENAGEM
(Incluido na unidade exterior)
1
2 BUCHA
Para prender a placa de monga-
tem. (7)
Para prender o telecomando. (1)
8
4 TELECOMANDO
1
7 PARAFUSO CURTO
(M4.2 x 13)
Para fi xar a CAPA DO PARAFUSO.
1
10 PORCA
1
5 PILHA
2
8 CAPA DO PARAFUSO
1
11 MANUAL DE OPERAÇÕES
1
12 MANUAL DE INSTALAÇÃO
1
DIAGRAMA DA INSTALAÇÃO
NOTAS REFERENTES ÀS LOCALIZAÇÕES
Faça o máximo de espaço possível de modo a garantir um
funcionamento efi ciente do ar condicionado.
50 mm ou mais
50 mm ou
mais
50 mm ou mais
300 mm
ou mais
2000 mm ou mais
300 mm ou mais
500 mm ou
mais
ACESSÓRIOS
MEDIDAS DE SEGURANÇA
• A instalação deve ser feita de acordo com o manual de operações e por
pessoal profi ssionalmente qualifi cado para o efeito.
O funcionamento incorrecto poderá resultar em choque eléctrico, fuga de água e incêndio.
•
Assegure-se de que utiliza as peças e acessórios que acompanham o equipamento.
O uso de outro tipo de peças poderá resultar em choque eléctrico, fuga de água,
incêndio ou no não funcionamento do aparelho.
• O equipamento deve ser instalado respeitando os regulamentos nacionais de
instalações eléctricas.
Conexões mal efectuadas podem originar sobreaquecimento ou incêndio.
• Após completar a instalação, verifi que se existe fuga de gás refrigerador.
Se o gás refrigerador estiver em contacto com fogo, poderá originar gases tóxicos.
• Ventile a divisão caso haja uma fuga de gás refrigerador durante a instalação.
Se o gás refrigerador estiver em contacto com fogo, poderá originar gases tóxicos.
• Use o cabo eléctrico especifi cado.
Certifi que-se que
o cabo está seguro
no devido lugar e que os bornes não estão
sobrecarregados pelo
cabo sob perigo de sobreaquecimento
ou incêndio.
• Disponha o cabo por forma a que a tampa da caixa de controle, o cabo de
alimentação e o suporte de cabo não fi quem soltos.
Caso contrário pode acontecer sobreaquecimento ou incêndio.
70 mm ou mais
Unidade interior
1. A saída de ar deve estar livre de qualquer obstáculo para que o ar
que sai se espalhe suavemente por toda a divisão.
2.
Faça um furo para a mangueira de drenagem a fi m de possibilitar um
escoamento fácil.
3.
Faça espaço sufi ciente
em ambos os lados e sobre a unidade.
4. Os fi ltros de ar deverão ser facilmente montados e desmontados.
5.
Mantenha TVs, rádios ou aparelhos semelhantes a pelo menos
1m
de distância da unidade e do telecomando.
6. Mantenha a entrada de ar livre de obstáculos que possam bloqueá-la.
7.
O telecomando poderá não funcionar devidamente numa divisão equipada
com luzes fl uorescentes de sistema de ligação rápida ou ligação simultânea.
8.
Para a instalação escolha um local que não provoque ruído de funcio-
namento
ou vibrações violentas.
Unidade exterior
1. A unidade deve ser montada sobre uma base estável.
2.
Faça
espaço sufi ciente em ambos os lados da unidade. A unidade exterior deve igualmente
ser instalada num local bem arejado.
3.
A unidade não deverá ser exposta a ventos fortes ou molhada por água da
chuva.
4. A água de drenagem da unidade deve sair sem problema.
Coloque uma mangueira de
drenagem se necessário.
5.
Mantenha TVs, rádios ou aparelhos semelhantes a pelo menos 1 m
de distância da unida-
de e do telecomando.
6. Evite locais expostos a vapor de óleo, ar salgado (virado para a costa marítima,
por exem-
plo), gases sulfúricos, etc. Tais localizações podem causar
avaria.
7.
Evitar locais expostos a água lamacenta (junto a estradas, por exemplo) ou
onde a unidade
poderá ser facilmente danifi cada.
8.
Escolha uma localização onde o ruído de funcionamento ou saída de ar não incomode vizinhos.
9. Mantenha a abertura da saída de ar livre de qualquer obstáculo. A presença de obstáculos
pode prejudicar o funcionamento do equipamento e provocar ruídos.
Colector
•
Aperte a porca com uma chave inglesa segundo os procedimentos adequados.
Se a porca for apertada em demasia, poderá partir-se ao fi m de algum tempo
provocando uma fuga do gás refrigerador.
• Ao instalar a unidade, assegure-se de que utiliza apenas o agente refrigera-
dor especifi cado (R410A) no circuito de refrigeração
Caso contrário, poderão ocorrer queimaduras e lesões decorentes de pressão
demasiado elevada no circuito de refrigeração.
• Certifi que-se de que o tubo de refrigeração está ligado antes de ligar o com-
pressor.
Caso contrário, poderão ocorrer queimaduras e lesões decorentes de pressão
demasiado elevada no circuito de refrigeração.
• Isole o equipamento - ligação à terra.
O isolamento incompleto poderá causar choque elétrico.
• Instale um disjuntor de ligação à terra para protecção contra choques eléctri-
cos em caso de fuga de corrente.
Utilize um disjuntor activado por corrente, de alta sensibilidade e com corrente de
sensibilidade nominal inferior a 30 mA e tempo de activação inferior a 0,1 segundo.
• Providencie uma mangueira de drenagem para assegurar um esgoto efi ciente.
Uma drenagem insufi cente pode molhar a divisão, o mobiliário, etc..
• Este aparelho de ar condicionado utiliza refrigerador R410A.
Use tubos, porcas e ferramentas exclusivamente para o R410A.
Leia e siga cuidadosamente as instruções para instalar a unidade tranquilamente e sem problemas.
DIMENSÃO DA UNIDADE INTERIOR PARA INSTALAÇÃO
860
108
A
125
J
175
115
I
F
E
D
J
E
A
F
I
D
292
45
30
Unidade -
tamanho: mm
Centro do furo da parede
Centro do
furo da
parede
Contorno
da unida-
de interior
(Tamanho da unidade)
(Tamanho da unidade)
Fita adesiva de revestimento
(Disponível comercialmente)
Extremidade do tubo de gás
Extremidade do tubo
de líquido
PORTUGUÊS
500 mm ou mais
