CD-C451H
– 8 –
( D1 ) x2
ø3 x10mm
( E1 ) x1
ø3 x10mm
( D1 ) x1
ø3 x10mm
Main PWB
Tuner
PWB
Front Panel
( D1 ) x9
ø3 x8mm
( D2 ) x1
( E2 ) x1
Back Board
( F2 ) x2
( F3 ) x1
(F5) x1
( F4 ) x1
( F1 ) x1
ø3 x10mm
( G1 ) x2
ø3 x8mm
( G2 ) x1
( G2 ) x1
Main PWB
( F3 ) x1
Push
Push
Front Panel
Tape
Mechanism
Power Amp.
PWB
Display
PWB
Switch PWB
Open
Front Panel
( H1 ) x3
ø3 x10mm
( H1 ) x9
ø3 x10mm
( J1 ) x5
ø3 x10mm
Tape
Mechanism
Cassette
Holder
(Left/Right)
( K1 ) x4
ø3 x12mm
( K2 ) x1
( K2 ) x1
( K3 ) x4
Power Amp.
PWB
Power
Transformer
( L1 ) x1
ø3 x10mm
( L2 ) x2
( L2 ) x2
Loading chassis
CD Servo PWB
( N1 ) x1
ø3 x10mm
( N1 ) x1
ø3 x10mm
( M1 ) x1
ø3 x10mm
Washer
Turntable
CD Player Base
( M2 ) x1
( N2 ) x1
( N2 ) x1
Loading chassis
( P1 ) x4
ø3 x12mm
( Q1 ) x1
ø2.6 x10mm
CD Changer
Mechanism
CD Mechanism
Shift Lever
CD Player Base

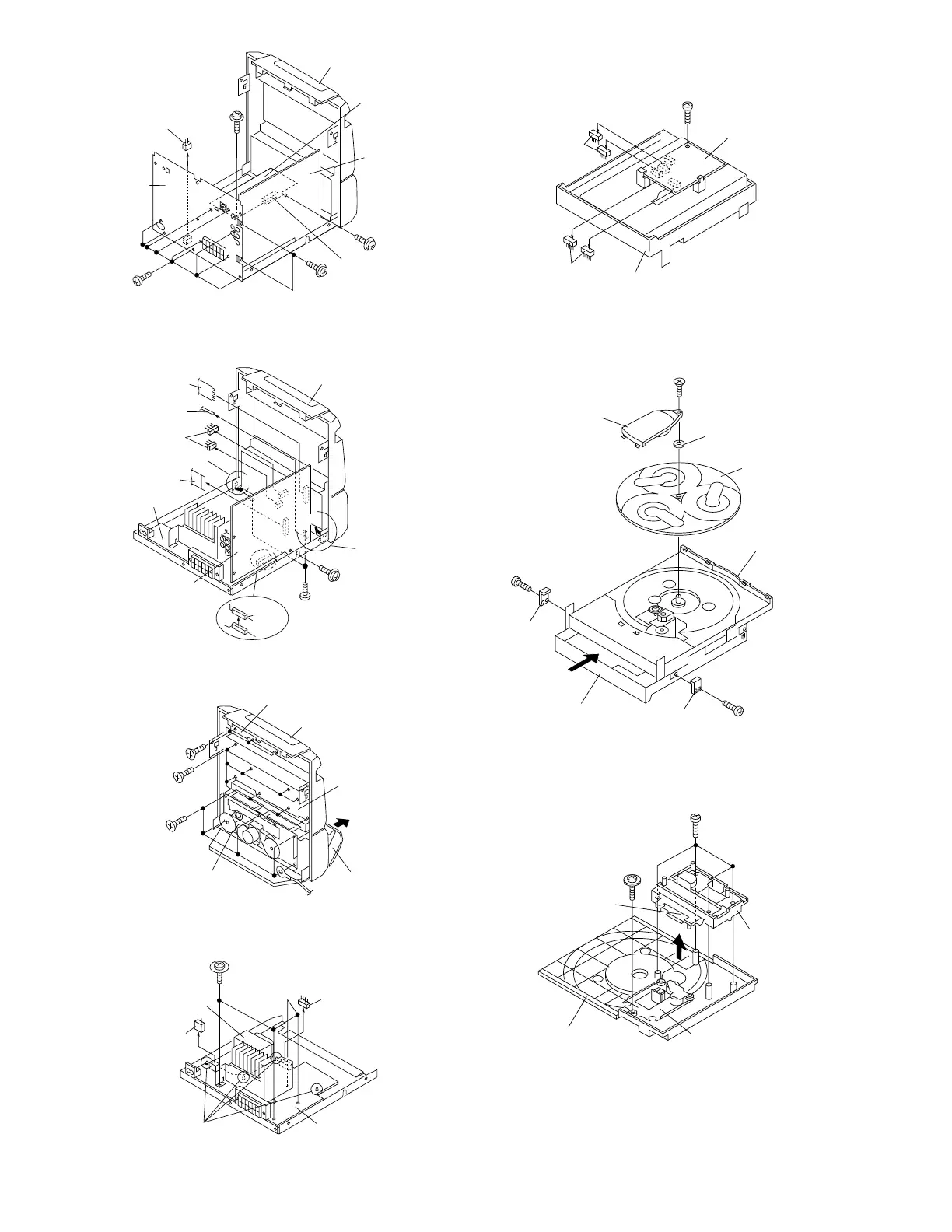

Figure 8-1
Figure 8-2
Figure 8-3
Figure 8-4
Figure 8-5
Figure 8-6
Figure 8-7
Be careful when installing the CD changer mechanism.
Install the CD changer mechanism on the CD player base after
the shift lever has been set in the highest position.
