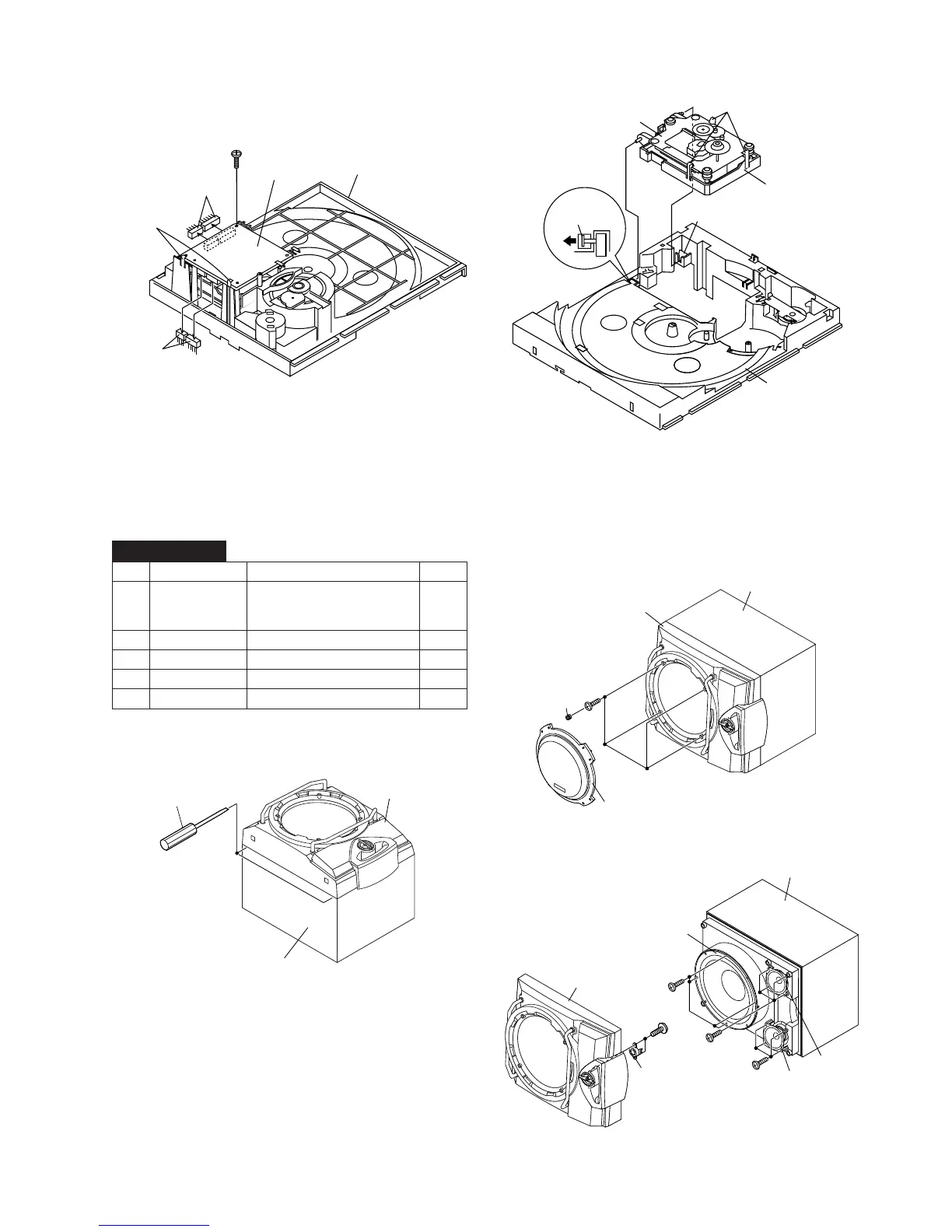

– 11 –
CD-M4000W/CP-M4000
1 Front Panel 1. Net.......................... (A1) x1
11-3,11-4
2. Catching Holder ..... (A2) x4
3. Screw ..................... (A3) x4
2 Super Tweeter 1. Screw ..................... (B1) x2 11-5
3 Woofer 1. Screw ..................... (C1) x4 11-5
4 Tweeter 1. Screw ..................... (D1) x4 11-5
5 Midrange 1. Screw ..................... (E1) x4 11-5
STEP
REMOVAL PROCEDURE
FIGURE
Figure 11-4
Figure 11-1
Figure 11-2
CP-M4000
(P3) x 2
(P2) x 2
(P3) x 2
CD Servo
PWB
Slide
Chassis
(P1) x 1
ø3 x 8mm
(Q2) x 3
(Q1) x 1
(Q1) x 1
CD
Mechanism
CD
Mechanism
Chassis
Slide
Chassis
Figure 11-3
Figure 11-5
Speaker Box Ass'y
Front Panel
(A3) x 4
ø4 x 20mm
(A2) x 4
(A1) x 1
Screwdriver
Speaker Box Ass'y
Front Panel
Driver should
be pried away
from Speaker Box.
Woofer
Tweeter
Midrange
Speaker Box Ass'y
(C1) x 4
ø4 x 20mm
(D1) x 4
ø3 x 12mm
(B1) x 2
ø2.6 x 10mm
(E1) x 4
ø3 x 12mm
Super Tweeter
Front Panel
