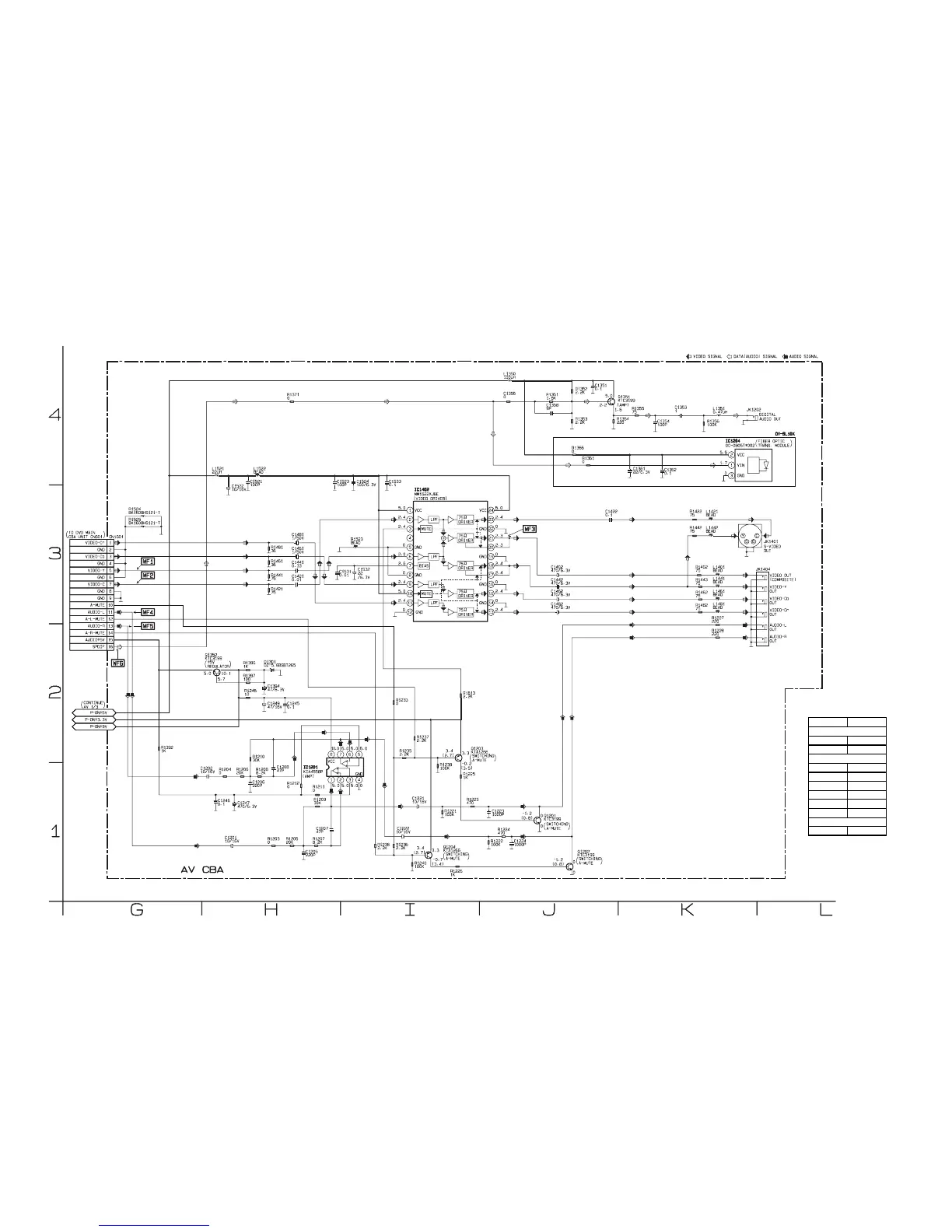

AV 2/3 Schematic Diagram (DV-SL10W, DV-SL10, DV-SL10X, DV-SL10(RU))
1-3-9
1-3-10
E5754SCAV2
AV 2/3
Ref No. Position
IC1201 H-1
IC1402 I-3
Q1201 J-1
Q1202 J-1
Q1203 I-2
Q1204 I-1
Q1351 K-4
Q1352 H-2
CN1601 G-3
ICS
TRANSISTORS
CONNECTOR
