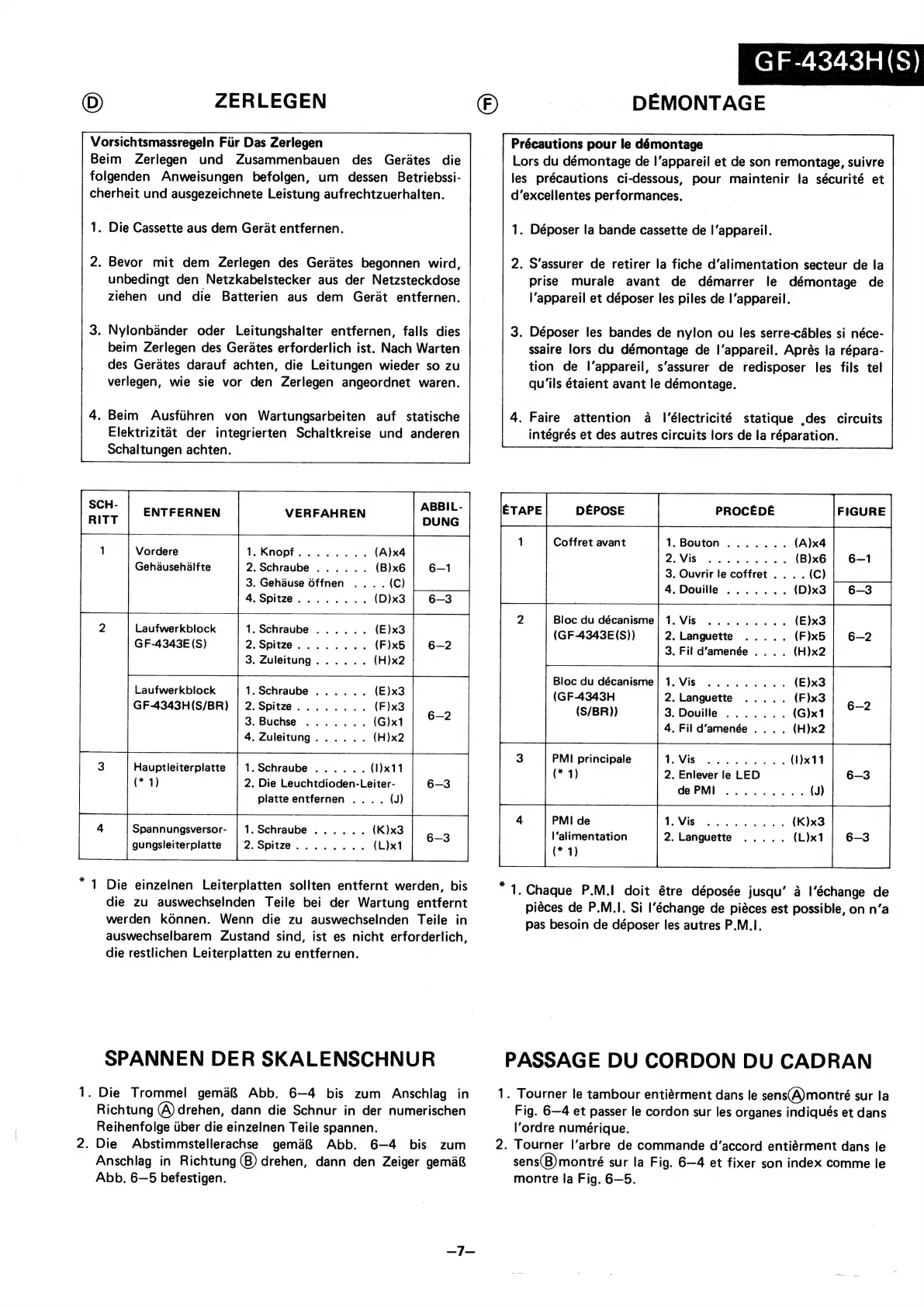

ZERLEGEN
Vorsichtsmassregeln Fiir Das Zerlegen
Beim Zerlegen und Zusammenbauen des Gerates die
folgenden Anweisungen befolgen, um dessen Betriebssi-
cherheit und ausgezeichnete Leistung aufrechtzuerhalten.
1. Die Cassette aus dem Gerat entfernen.
2. Bevor mit dem Zerlegen des Gerdtes begonnen wird,
unbedingt den Netzkabelstecker aus der Netzsteckdose
ziehen und die Batterien aus dem Gerat entfernen.
. Nylonbander oder Leitungshalter entfernen, falls dies
beim Zerlegen des Gerates erforderlich ist. Nach Warten
des Gerates darauf achten, die Leitungen wieder so zu
verlegen, wie sie vor den Zerlegen angeordnet waren.
. Beim Ausfuhren von Wartungsarbeiten auf statische
Elektrizitat der integrierten Schaltkreise und anderen
Schaltungen achten.
Vordere
Gehausehalfte
Laufwerkblock
GF-4343E(S)
. Schraube
. Zuleitung
. Schraube
. Spitze
. Buchse
Laufwerkblock
GF-4343H(S/BR)
. schraube
. Die Leuchtdioden-Leiter-
platte entfernen ...
Hauptileiterplatte
(* 1)
Spannungsversor-
gungsleiterplatte
* 1 Die einzelnen Leiterplatten sollten entfernt werden, bis
die zu auswechselnden Teile bei der Wartung entfernt
werden konnen. Wenn die zu auswechselnden Teile in
auswechselbarem Zustand sind, ist es nicht erforderlich,
die restlichen Leiterplatten zu entfernen.
SPANNEN DER SKALENSCHNUR
1. Die Trommel gema& Abb. 6—4 bis zum Anschlag_ in
Richtung @)drehen, dann die Schnur in der numerischen
Reihenfolge iiber die einzelnen Teile spannen.
2. Die Abstimmstellerachse gemaéR Abb. 6—4 bis zum
Anschlag in Richtung (8) drehen, dann den Zeiger gema&
Abb. 6—5 befestigen.
BREET
DEMONTAGE _.
Précautions pour le démontage
Lors du démontage de |’appareil et de son remontage, suivre
les précautions ci-dessous, pour maintenir la sécurité et
d’excellentes performances.
1. Déposer la bande cassette de |’appareil.
2. S’assurer de retirer la fiche d’alimentation secteur de la
prise murale avant de démarrer le démontage de
|’‘appareil et déposer les piles de |’appareil.
. Déposer les bandes de nylon ou les serre-cables si néce-
ssaire lors du démontage de |’appareil. Aprés la répara-
tion de l'appareil, s’assurer de redisposer les fils tel
qu’ils étaient avant le démontage. |
a
. Faire attention a I’électricité statique .des circuits
intégrés et des autres circuits lors de la réparation.
Coffret avant
. Ouvrir le coffret ....
. Douille
Bloc du décanisme
(GF-4343E(S)) . Languette
. Fild’amenée ....
Bloc du décanisme
(GF-4343H
(S/BR))
. Languette
. Douille
PMI principale
(* 1)
PMI de
l’alimentation
(* 1)
"1. Chaque P.M.I doit étre déposée jusqu’ a l’échange de
piéces de P.M.I. Si I’échange de piéces est possible, on n’a
pas besoin de déposer les autres P.M.lI.
PASSAGE DU CORDON DU CADRAN
1. Tourner le tambour entiérment dans le sens(A)montré sur la
Fig. 6—4 et passer le cordon sur les organes indiqués et dans
l’ordre numérique.
2. Tourner |l’arbre de commande d’accord entiérment dans le
sens(B)montré sur la Fig. 6—4 et fixer son index comme le
montre la Fig. 6—5.
