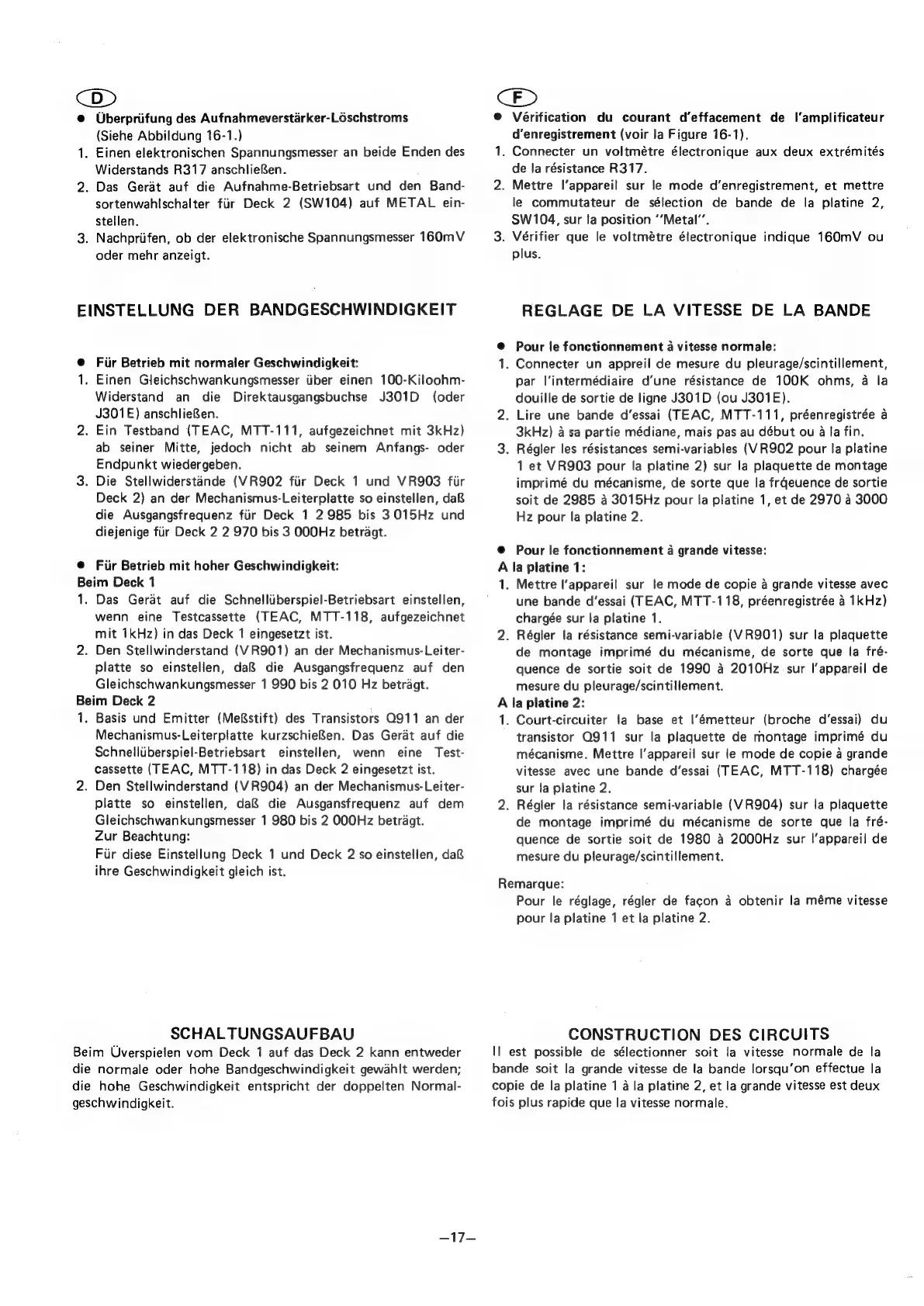

CD»
@
Uberpriifung
des
Aufnahmeverstarker-Loschstroms
(Siehe
Abbildung
16-1.)
1.
Einen
elektronischen
Spannungsmesser
an
beide
Enden
des
Widerstands
R317
anschliefen.
:
2.
Das
Gerat
auf
die
Aufnahme-Betriebsart
und
den
Band-
sortenwahlschalter
fir
Deck
2
(SW104)
auf
METAL
ein-
stellen.
3.
Nachpriifen,
ob
der
elektronische
Spannungsmesser
160mMV
oder
mehr
anzeigt.
EINSTELLUNG
DER
BANDGESCHWINDIGKEIT
@
Fir
Betrieb
mit
normaler
Geschwindigkeit:
.
Einen
Gleichschwankungsmesser
tiber
einen
100-Kiloohm-
Widerstand
an
die
Direktausgangsbuchse
J301D
{oder
J301E)
anschlieBen.
2.
Ein
Testband
(TEAC,
MTT-111,
aufgezeichnet
mit
3kHz)
ab
seiner
Mitte,
jedoch
nicht
ab
seinem
Anfangs-
oder
Endpunkt
wiedergeben.
3.
Die
Stellwiderstande
(VR902
fiir
Deck
1
und
VR9QO3
fiir
Deck
2)
an
der
Mechanismus-Leiterplatte
so
einstellen,
da&
die
Ausgangsfrequenz
fiir
Deck
1
2985
bis
3015Hz
und
diejenige
fiir
Deck
2
2
970
bis
3
OOOHZz
betragt.
=
®
Fir
Betrieb
mit
hoher
Geschwindigkeit:
Beim
Deck
1
1.
Das
Gerat
auf
die
Schnelliiberspiel-Betriebsart
einstellen,
wenn
eine
Testcassette
(TEAC,
MTT-118,
aufgezeichnet
mit
1kHz)
in
das
Deck
1
eingesetzt
ist.
2.
Den
Stellwinderstand
(VR901)
an
der
Mechanismus-Leiter-
platte
so
einstellen,
dal
die
Ausgangsfrequenz
auf
den
Gleichschwankungsmesser
1
990
bis
2
010
Hz
betragt.
Beim
Deck
2
1.
Basis
und
Emitter
(MeRstift)
des
Transistors
Q911
an
der
Mechanismus-Leiterplatte
kurzschieRen.
Das
Gerat
auf
die
Schnelliiberspiel-Betriebsart
einstellen,
wenn
eine
Test-
cassette
(TEAC,
MTT-118)
in
das
Deck
2
eingesetzt
ist.
2.
Den
Stellwinderstand
(VR904)
an
der
Mechanismus-Leiter-
platte
so
einstellen,
daf&
die
Ausgansfrequenz
auf
dem
Gleichschwankungsmesser
1
980
bis
2
OOQHz
betragt.
Zur
Beachtung:
Fur
diese
Einstellung
Deck
1
und
Deck
2
so
einstellen,
da
ihre
Geschwindigkeit
gleich
ist.
SCHALTUNGSAUFBAU
Beim
Uverspielen
vom
Deck
7
auf
das
Deck
2
kann
entweder
die
normale
oder
hohe
Bandgeschwindigkeit
gewahit
werden;
die
hohe
Geschwindigkeit
entspricht
der
doppelten
Normal-
geschwindigkeit.
-~17—
CFD
@
Vérification
du
courant
d’effacement
de
|’amplificateur
d’enregistrement
(voir
la
Figure
16-1).
1.
Connecter
un
voltmétre
électronique
aux
deux
extrémités
de
la
résistance
R317.
2.
Mettre
l’appareil
sur
le
mode
d’enregistrement,
et
mettre
le
commutateur
de
sélection
de
bande
de
la
platine
2,
SW104,
sur
fa
position
‘’Metal”’.
3.
Vérifier
que
le
voltmétre
électronique
indique
160mV
ou
plus.
REGLAGE
DE
LA
VITESSE
DE
LA
BANDE
@
Pour
le
fonctionnement
a
vitesse
normale:
.
Connecter
un
appreil
de
mesure
du
pleurage/scintillement,
par
l’intermédiaire
d’une
résistance
de
100K
ohms,
4a
la
douille
de
sortie
de
ligne
J301D
(ou
J301E).
2.
Lire
une
bande
d’essai
(TEAC,
MTT-111,
préenregistrée
a
3kHz)
a
sa
partie
médiane,
mais
pas
au
début
ou
a
la
fin.
3.
Régler
les
résistances
semi-variables
(VR902
pour
ta
platine
1
et
VR903
pour
la
platine
2)
sur
la
plaquette
de
montage
imprimé
du
mécanisme,
de
sorte
que
la
frqeuence
de
sortie
soit
de
2985
4
3015Hz
pour
la
platine
1,
et
de
2970
4
3000
Hz
pour
la
platine
2.
=
@
Pour
le
fonctionnement
a
grande
vitesse:
A
la
platine
1:
1.
Mettre
l'appareil
sur
le
mode
de
copie
a
grande
vitesse
avec
une
bande
d’essai
(TEAC,
MTT-118,
préenregistrée
4
1kHz)
chargée
sur
la
platine
1.
2.
Régler
la
résistance
semi-variable
(VR901)
sur
la
plaquette
de
montage
imprimé
du
mécanisme,
de
sorte
que
la
fré-
quence
de
sortie
soit
de
1990
4
2010Hz
sur
l'appareil
de
mesure
du
pleurage/scintillement.
A
la
platine
2:
1.
Court-circuiter
la
base
et
|’émetteur
(broche
d’essai)
du
transistor
Q911
sur
la
plaquette
de
montage
imprimé
du
mécanisme.
Mettre
l’appareil
sur
le
mode
de
copie
4
grande
vitesse
avec
une
bande
d’essai
(TEAC,
MTT-118)
chargée
sur
la
platine
2.
2.
Régler
la
résistance
semi-variable
(VR904)
sur
la
plaquette
de
montage
imprimé
du
mécanisme
de
sorte
que
la
fré-
quence
de
sortie
soit
de
1980
4
2000Hz
sur
l’appareil
de
mesure
du
pleurage/scintillement.
Remarque:
Pour
le
réglage,
régler
de
facon
a
obtenir
la
méme
vitesse
pour
la
platine
1
et
la
platine
2.
CONSTRUCTION
DES
CIRCUITS
Il
est
possible
de
sélectionner
soit
la
vitesse
normale
de
la
bande
soit
la
grande
vitesse
de
la
bande
lorsqu’on
effectue
la
copie
de
la
platine
1
ala
platine
2,
et
la
grande
vitesse
est
deux
fois
plus
rapide
que
la
vitesse
normale.
