Sharp GF-575H User Manual

FOR A COMPLETE DESCRIPTION OF THE OPERATION OF THIS
UNIT, PLEASE REFER TO THE OPERATION MANUAL.

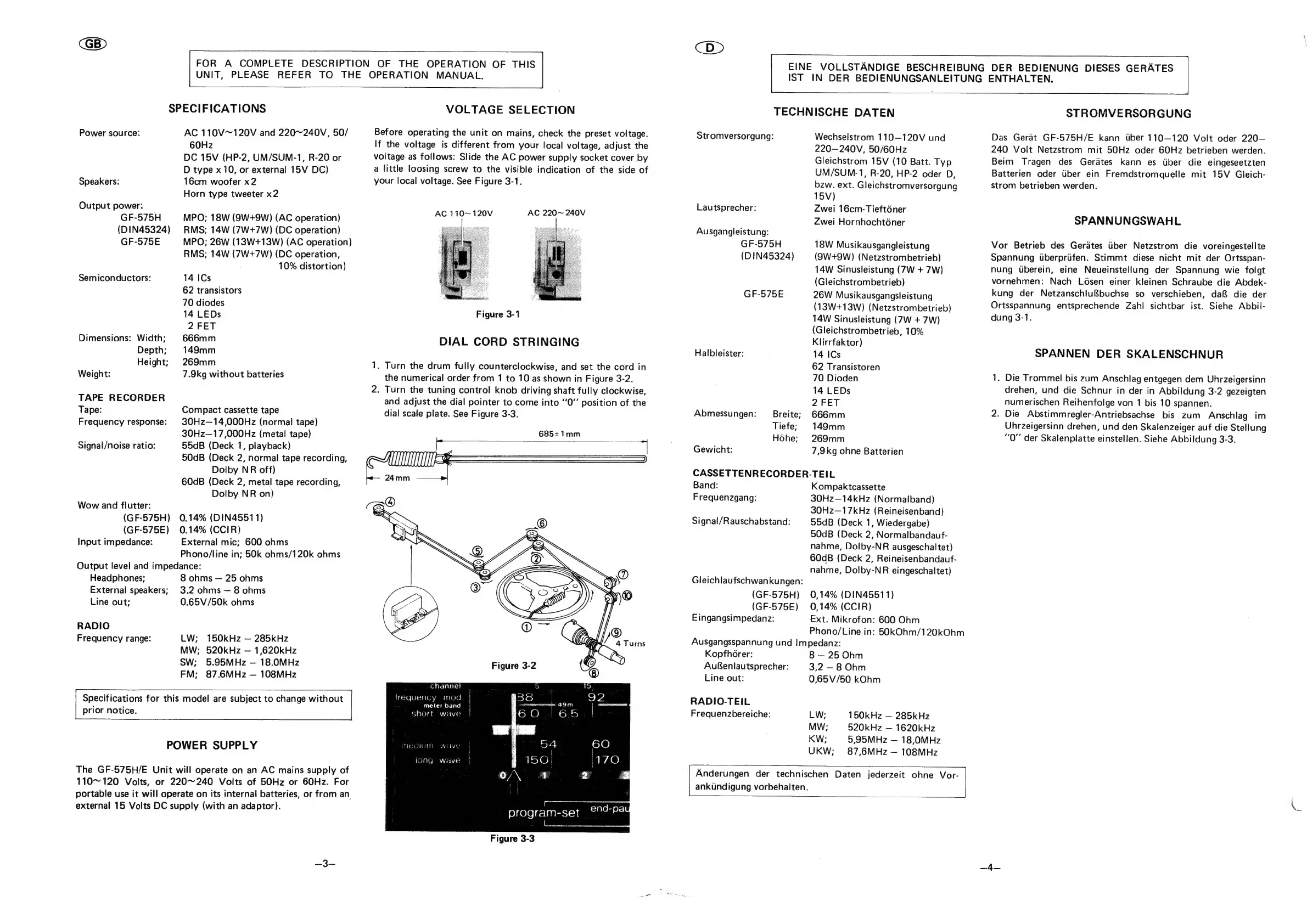

SPECIFICATIONS
AC 110V~120V and 220~240V, 50/
60Hz
DC 15V (HP-2, UM/SUM-1, R-20 or
D type x 10, or external 15V DC)
16cm woofer x2
Horn type tweeter x2
Power source:
Speakers:
Output power:
GF-575H MPO; 18W (9W+9W) (AC operation)
(DIN45324) RMS; 14W (7W+7W) (DC operation)
GF-575E MPO; 26W (13W+13W) (AC operation)
RMS; 14W (7W+7W) (DC operation,
10% distortion)
Semiconductors: 14 ICs
62 transistors
70 diodes
14 LEDs
2 FET
Dimensions: Width; 666mm
Depth; 149mm
Height; 269mm
Weight: 7.9kg without batteries
TAPE RECORDER
Tape: Compact cassette tape
Frequency response: 30Hz—14,000Hz (normal tape)
30Hz—17,000Hz (metal tape)
55dB (Deck 1, playback)
50dB (Deck 2, normal tape recording,
Dolby NR off)
60dB (Deck 2, metal tape recording,
Dolby NR on)
Signal/noise ratio:
Wow and flutter:
(GF-575H) 0.14% (DIN45511)
(GF-575E) 0.14% (CCIR)
Input impedance: External mic; 600 ohms
Phono/line in; 50k ohms/120k ohms
Output level and impedance:
Headphones; 8 ohms — 25 ohms
External speakers; 3.2 ohms — 8 ohms
Line out; 0.65V/50k ohms
RADIO
Frequency range: LW; 150kHz — 285kHz
MW; 520kHz — 1,620kHz
SW; 5.95MHz — 18.0MHz
FM; 87.6MHz — 108MHz
Specifications for this model are subject to change without
prior notice.
POWER SUPPLY
The GF-575H/E Unit will operate on an AC mains supply of
110~120 Volts, or 220~240 Volts of 50Hz or 60Hz. For
portable use it will operate on its internal batteries, or from an.
external 15 Volts DC supply (with an adaptor).
VOLTAGE SELECTION
Before operating the unit on mains, check the preset voltage.
If the voltage is different from your local voltage, adjust the
voltage as follows: Slide the AC power supply socket cover by
a little loosing screw to the visible indication of the side of
your local voltage. See Figure 3-1.
AC 110~ 120V AC 220~ 240V
Figure 3-1
DIAL CORD STRINGING
1. Turn the drum fully counterclockwise, and set the cord in
the numerical order from 1 to 10 as shown in Figure 3-2.
2. Turn the tuning control knob driving shaft fully clockwise,
and adjust the dial pointer to come into “0” position of the
dial scale plate. See Figure 3-3.
685+1mm
channel
frequency
mod
|
:
meter
band
|
‘
od
49m
short
wave
|
E
65
nedhum wave a 54
long wave
4
cm
program-set &¢-pa
| ieee
Figure 3-3
EINE VOLLSTANDIGE BESCHREIBUNG DER BEDIENUNG DIESES GERATES
IST IN DER BEDIENUNGSANLEITUNG ENTHALTEN.
TECHNISCHE DATEN
Wechselstrom 110—120V und
220—240V, 50/60Hz
Gleichstrom 15V (10 Batt. Typ
UM/SUM-1, R-20, HP-2 oder D,
bzw. ext. Gleichstromversorgung
15V)
Zwei 16cm-Tiefténer
Zwei Hornhochtoner
Stromversorgung:
Lautsprecher:
Ausgangleistung:
GF-575H
(DIN45324)
18W Musikausgangleistung
(QW+9W) (Netzstrombetrieb)
14W Sinusleistung (7W + 7W)
(Gleichstrombetrieb)
26W Musikausgangsleistung
(13W+13W) (Netzstrombetrieb)
14W Sinusleistung (7W + 7W)
(Gleichstrombetrieb, 10%
Klirrfaktor)
Halbleister: 14 ICs
62 Transistoren
70 Dioden
14 LEDs
2 FET
Abmessungen: _Breite; 666mm
Tiefe; 149mm
Hohe; 269mm
7,9kg ohne Batterien
GF-575E
Gewicht:
CASSETTENRECORDER-TEIL
Band:
Kompaktcassette
Frequenzgang:
30Hz—14kHz
(Normalband)
30Hz—17kHz
(Reineisenband)
55dB
(Deck
1,
Wiedergabe)
50dB
(Deck
2,
Normalbandauf-
nahme,
Dolby-NR
ausgeschaltet)
Signal/Rauschabstand:
60dB (Deck 2, Reineisenbandauf-
nahme, Dolby-NR eingeschaltet)
Gleichlaufschwankungen:
(GF-575H) 0,14% (DIN45511)
(GF-575E) 0,14% (CCIR)
Eingangsimpedanz:
Ext.
Mikrofon:
600
Ohm
Phono/Line in: 50kOhm/120kOhm
Ausgangsspannung und Impedanz:
Kopfhorer: 8 — 25 Ohm
Aufenlautsprecher: 3,2 —8 Ohm
Line
out:
0,65V/50
kOhm
RADIO-TEIL
Frequenzbereiche:
LW;
150kHz
—
285kHz
MW; 520kHz — 1620kHz
KW; 5,95MHz — 18,0MHz
UKW; 87,6MHz — 108MHz
Anderungen der technischen Daten jederzeit ohne Vor-
A
coe vorbehalten.
STROMVERSORGUNG
Das Gerat GF-575H/E kann tber 110-120 Volt oder 220—
240 Volt Netzstrom mit 50Hz oder 60Hz betrieben werden.
Beim Tragen des Gerdtes kann es iiber die eingeseetzten
Batterien oder iiber ein Fremdstromquelle mit 15V Gleich-
strom betrieben werden.
SPANNUNGSWAHL
Vor Betrieb des Gerates iiber Netzstrom die voreingestellte
Spannung iberpriifen. Stimmt diese nicht mit der Ortsspan-
nung Uberein, eine Neueinstellung der Spannung wie folgt
vornehmen: Nach Lésen einer kleinen Schraube die Abdek-
kung der Netzanschlu&buchse so verschieben, da& die der
Ortsspannung entsprechende Zahl sichtbar ist. Siehe Abbil-
dung 3-1.
SPANNEN DER SKALENSCHNUR
1. Die Trommel bis zum Anschlag entgegen dem Uhrzeigersinn
drehen, und die Schnur in der in Abbildung 3-2 gezeigten
numerischen Reihenfolge von 1 bis 10 spannen.
2. Die Abstimmregler-Antriebsachse bis zum Anschlag im
Uhrzeigersinn drehen, und den Skalenzeiger auf die Stellung
“0” der Skalenplatte einstellen. Siehe Abbildung 3-3.
