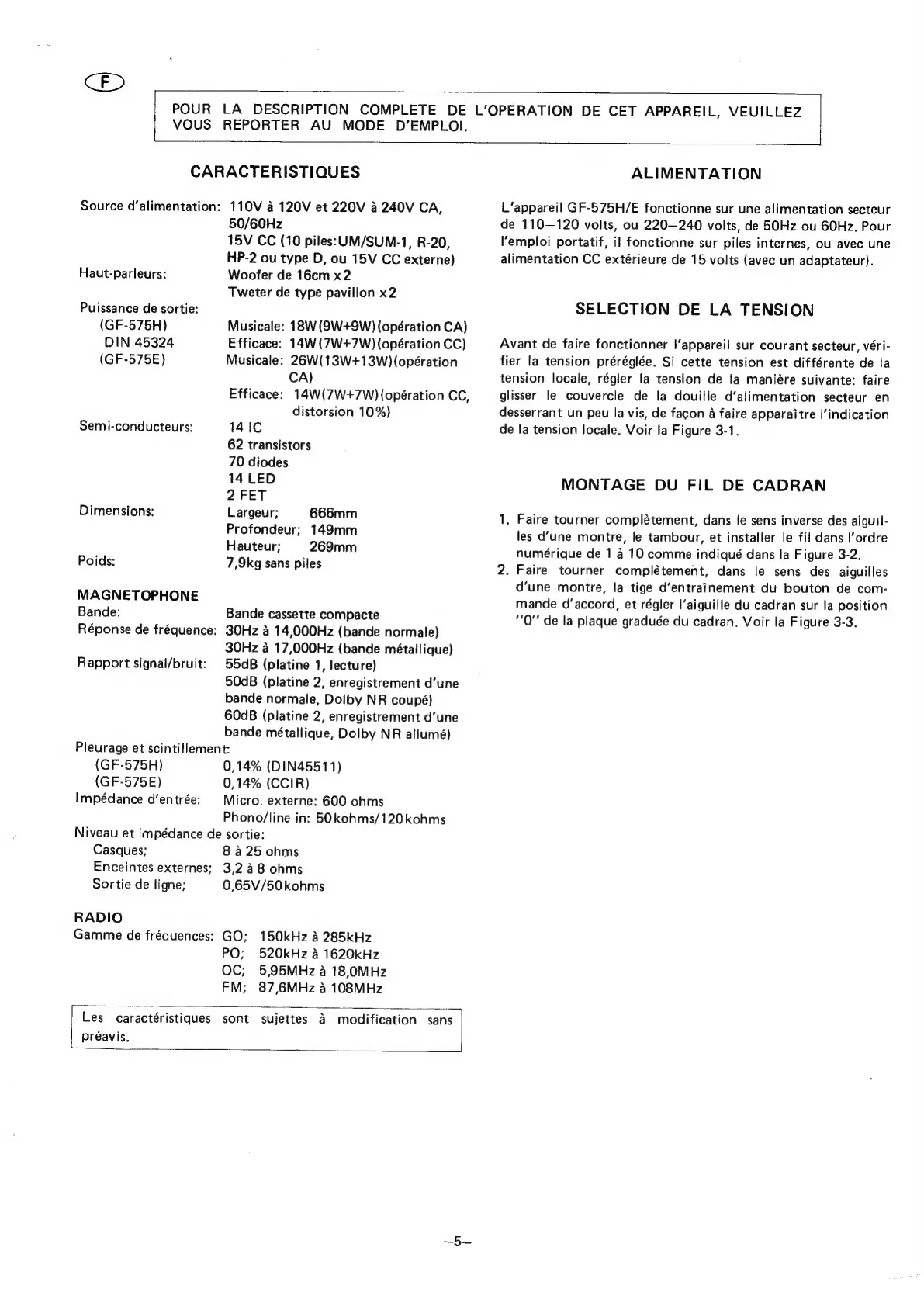

VOUS
REPORTER
AU
MODE
D’EMPLOI.
POUR
LA
DESCRIPTION
COMPLETE
DE
L’OPERATION
DE
CET
APPAREIL,
VEUILLEZ
CARACTERISTIQUES
Source
d’alimentation:
110V
a
120V
et
220V
a
240V
CA,
50/60Hz
15V
CC
(10
piles:
UM/SUM-1,
R-20,
HP-2
ou
type
D,
ou
15V
CC
externe)
Woofer
de
16cm
x2
Tweter
de
type
pavillon
x2
Haut-parleurs:
Puissance
de
sortie:
(GF-575H)
Musicale:
18W
(9W+9W){(opération
CA)
DIN
45324
Efficace:
14W(7W+7W)
(opération
CC)
(GF-575E}
Musicale:
26W(13W+13W){(opération
CA)
Efficace:
14W(7W+7W){opération
CC,
distorsion
10%)
Semi-conducteurs:
141C
62
transistors
70
diodes
14
LED
2
FET
Dimensions:
Largeur;
666mm
Profondeur;
149mm
Hauteur;
269mm
Poids:
7,9kg
sans
piles
MAGNETOPHONE
Bande:
Bande
cassette
compacte
Réponse
de
fréquence:
30Hz
4
14,000Hz
(bande
normale)
30Hz
a
17,000Hz
(bande
métallique)
55aB
(platine
1,
lecture)
50dB
(platine
2,
enregistrement
d’une
bande
normale,
Dolby
NR
coupé)
60dB
(platine
2,
enregistrement
d’une
bande
métallique,
Dolby
NR
allumé)
Pleurage
et
scintillement:
(GF-575H)
0,14%
(DIN45511)
(GF-575E)
0,14%
(CCIR)
Impédance
d’entrée:
Micro.
externe:
600
ohms
Phono/line
in:
50kohms/120kohms
Niveau
et
impédance
de
sortie:
Casques;
8
a
25
ohms
Enceintes
externes;
3,2
48
ohms
Sortie
de
ligne;
0,65V/50kohms
Rapport
signal/bruit:
RADIO
Gamme
de
fréquences:
GO;
150kHz
4
285kHz
PO;
520kHz
a
1620kHz
OC;
5,95MHz-a
18,0MHz
FM;
87,6MHz
a
108MHz
Les
caractéristiques
sont
sujettes
a
modification
sans
préavis.
ALIMENTATION
L‘appareil
GF-575H/E
fonctionne
sur
une
alimentation
secteur
de
110—120
volts,
ou
220—240
volts,
de
50Hz
ou
60Hz.
Pour
lemploi
portatif,
i}
fonctionne
sur
piles
internes,
ou
avec
une
alimentation
CC
extérieure
de
15
volts
(avec
un
adaptateur).
SELECTION
DE
LA
TENSION
Avant
de
faire
fonctionner
|’appareil
sur
courant
secteur,
véri-
fier
la
tension
préréglée.
Si
cette
tension
est
différente
de
la
tension
locale,
régler
la
tension
de
la
maniére
suivante:
faire
glisser
le
couvercle
de
la
douille
d’alimentation
secteur
en
desserrant
un
peu
la
vis,
de
facon
a
faire
apparaitre
I‘indication
de
la
tension
locale.
Voir
la
Figure
3-1.
MONTAGE
DU
FIL
DE
CADRAN
1.
Faire
tourner
complétement,
dans
le
sens
inverse
des
aiguil-
les
d’une
montre,
le
tambour,
et
installer
te
fil
dans
l’ordre
numérique
de
1
4
10
comme
indiqué
dans
la
Figure
3-2,
2.
Faire
tourner
complétement,
dans
le
sens
des
aiguilles
d‘une
montre,
la
tige
d’entratnement
du
bouton
de
com-
mande
d’accord,
et
régler
|’aiguille
du
cadran
sur
la
position
"0"
de
la
plaque
graduée
du
cadran.
Voir
la
Figure
3-3.
