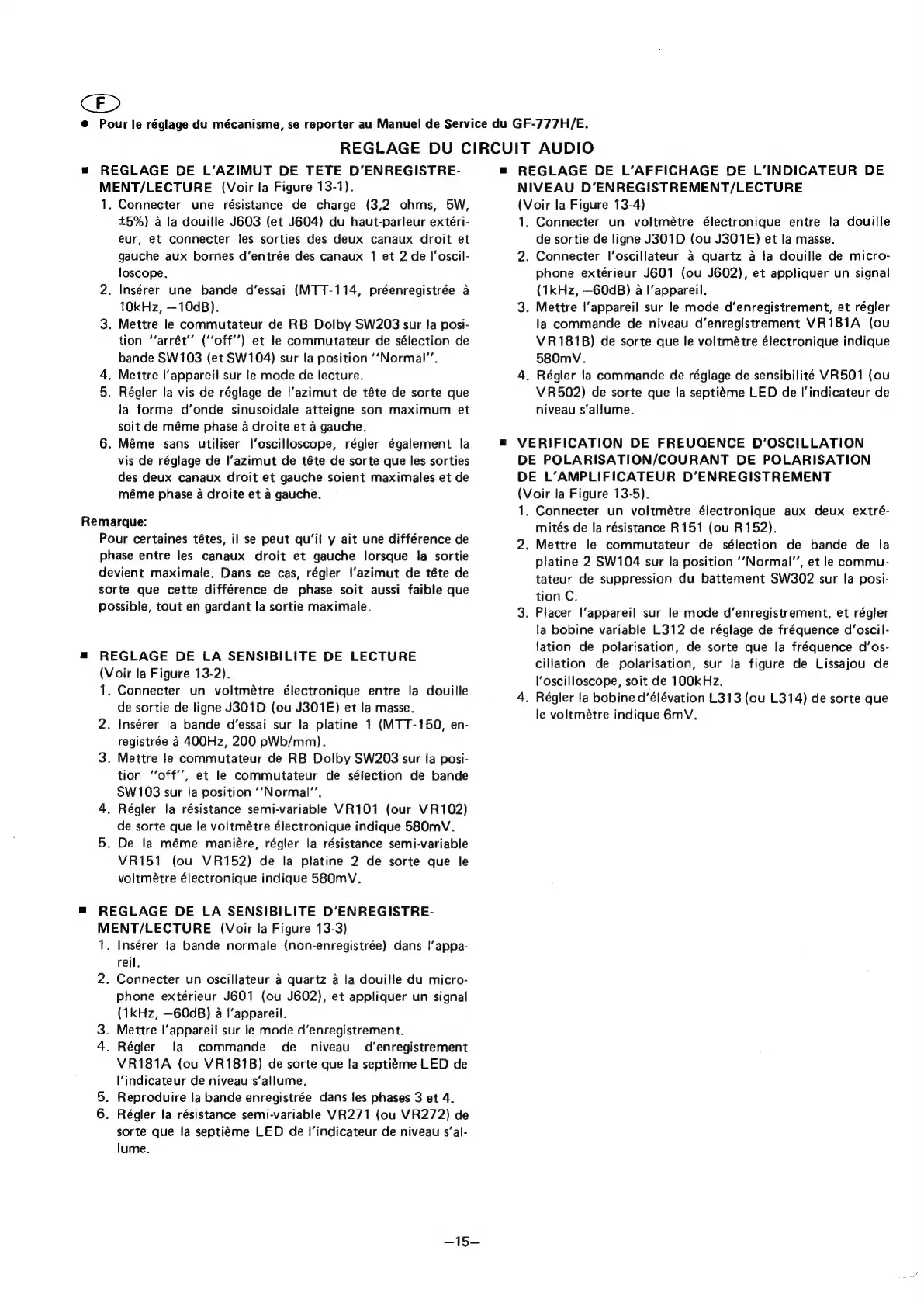

ED
©
Pour
le
réglage
du
mécanisme,
se
reporter
au
Manuel
de
Service
du
GF-777H/E.
REGLAGE
DU
CIRCUIT
AUDIO
#
REGLAGE
DE
L‘AZIMUT
DE
TETE
D’ENREGISTRE-
MENT/LECTURE
(Voir
la
Figure
13-1).
1.
aft
Connecter
une
résistance
de
charge
(3,2
ohms,
5W,
+5%)
a
la
douille
J603
(et
J604)
du
haut-parleur
extéri-
eur,
et
connecter
les
sorties
des
deux
canaux
droit
et
gauche
aux
bornes
d’entrée
des
canaux
1
et
2
de
|’oscil-
loscope.
.
Insérer
une
bande
d’essai
(MTT-114,
préenregistrée
a
10kHz,
—10dB).
.
Mettre
le
commutateur
de
RB
Dolby
SW203
sur
Ia
posi-
tion
‘‘arrét’’
(‘off’)
et
le
commutateur
de
sélection
de
bande
SW103
(et
SW104)
sur
la
position
‘‘Normal’’.
.
Mettre
|’appareil
sur
le
mode
de
lecture.
.
Régler
la
vis
de
réglage
de
l’azimut
de
téte
de
sorte
que
la
forme
d’onde
sinusoidale
atteigne
son
maximum
et
soit
de
méme
phase
a
droite
et
a
gauche.
.
Méme
sans
utiliser
{’oscilloscope,
régler
également
la
vis
de
réglage
de
{’azimut
de
téte
de
sorte
que
les
sorties
des
deux
canaux
droit
et
gauche
soient
maximales
et
de
méme
phase
4a
droite
et
4
gauche.
Remarque:
Pour
certaines
tétes,
il
se
peut
qu’il
y
ait
une
différence
de
phase
entre
les
canaux
droit
et
gauche
lorsque
la
sortie
devient
maximale.
Dans
ce
cas,
régler
|’azimut
de
téte
de
sorte
que
cette
différence
de
phase
soit
aussi
faible
que
possible,
tout
en
gardant
la
sortie
maximale.
™
REGLAGE
DE LA
SENSIBILITE
DE
LECTURE
(Voir
la
Figure
13-2).
1,
2.
3.
Connecter
un
voltmétre
électronique
entre
la
douille
de
sortie
de
ligne
J301D
(ou
J301E)
et
la
masse.
Insérer
la
bande
d’essai
sur
la
platine
1
(MTT-150,
en-
registrée
4
400Hz,
200
pWb/mm).
Mettre
le
commutateur
de
RB
Dolby
SW203
sur
la
posi-
tion
‘off’,
et
le
commutateur
de
sélection
de
bande
SW103
sur
la
position
‘‘Normal’’.
.
Régler
la
résistance
semi-variable
VR101
(our
VR102)
de
sorte
que
le
voltmétre
électronique
indique
580mV.
.
De
la
méme
maniére,
régler
la
résistance
semi-variable
VR151
(ou
VR152)
de
la
platine
2
de
sorte
que
le
voltmétre
électronique
indique
580mV.
@®
REGLAGE
DE
LA
SENSIBILITE
D’ENREGISTRE-
MENT/LECTURE
(Voir
la
Figure
13-3)
1.
2.
Insérer
la
bande
normale
(non-enregistrée)
dans
|’appa-
reil.
Connecter
un
oscillateur
a
quartz
a
la
douille
du
micro-
phone
extérieur
J601
(ou
J602),
et
appliquer
un
signal
(1kHz,
—60dB8)
a
l’appareil.
.
Mettre
l'appareil
sur
le
mode
d’enregistrement.
.
Régler
la
commande
de
niveau
d’enregistrement
VR181A
(ou
VR181B)
de
sorte
que
la
septigme
LED
de
I‘indicateur
de
niveau
s‘allume.
Reproduire
la
bande
enregistrée
dans
les
phases
3
et
4.
Régler
la
résistance
semi-variable
VR271
(ou
VR272)
de
sorte
que
la
septiéme
LED
de
|’indicateur
de
niveau
s’al-
lume.
-15—
=
REGLAGE
DE
L’AFFICHAGE
DE
L’INDICATEUR
DE
NIVEAU
D’‘ENREGISTREMENT/LECTURE
(Voir
la
Figure
13-4)
1.
Connecter
un
voltmétre
électronique
entre
la
douille
de
sortie
de
ligne
J301D
(ou
J301E)
et
la
masse.
2.
Connecter
l’oscillateur
a
quartz
a
la
douille
de
micro-
phone
extérieur
J601
(ou
J602),
et
appliquer
un
signal
(1kHz,
—60dB)
a
|’appareil.
3.
Mettre
l'appareil
sur
le
mode
d’enregistrement,
et
régler
la
commande
de
niveau
d’enregistrement
VR181A
(ou
VR181B)
de
sorte
que
le
voltmétre
électronique
indique
580mV.
4.
Régler
la
commande
de
réglage
de
sensibilité
VR501
(ou
VR502)
de
sorte
que
la
septigme
LED
de
|'indicateur
de
niveau
s‘allume.
VERIFICATION
DE
FREUQENCE
D’OSCILLATION
DE
POLARISATION/COURANT
DE
POLARISATION
DE
L’AMPLIFICATEUR
D’ENREGISTREMENT
(Voir
la
Figure
13-5).
1.
Connecter
un
voltmétre
électronique
aux
deux
extré-
mités
de
la
résistance
R151
(ou
R152).
2.
Mettre
le
commutateur
de
sélection
de
bande
de
la
platine
2
SW104
sur
la
position
‘‘Normal’’,
et
le
commu-
tateur
de
suppression
du
battement
SW302
sur
la
posi-
tion
C,
3.
Placer
l'appareil
sur
le
mode
d’enregistrement,
et
régler
la
bobine
variable
L312
de
réglage
de
fréquence
d’oscil-
lation
de
polarisation,
de
sorte
que
la
fréquence
d’os-
cillation
de
polarisation,
sur
la
figure
de
Lissajou
de
oscilloscope,
soit
de
100kHz.
4.
Régler
la
bobine
d’élévation
L313
(ou
L314)
de
sorte
que
le
voltmétre
indique
6mV.
