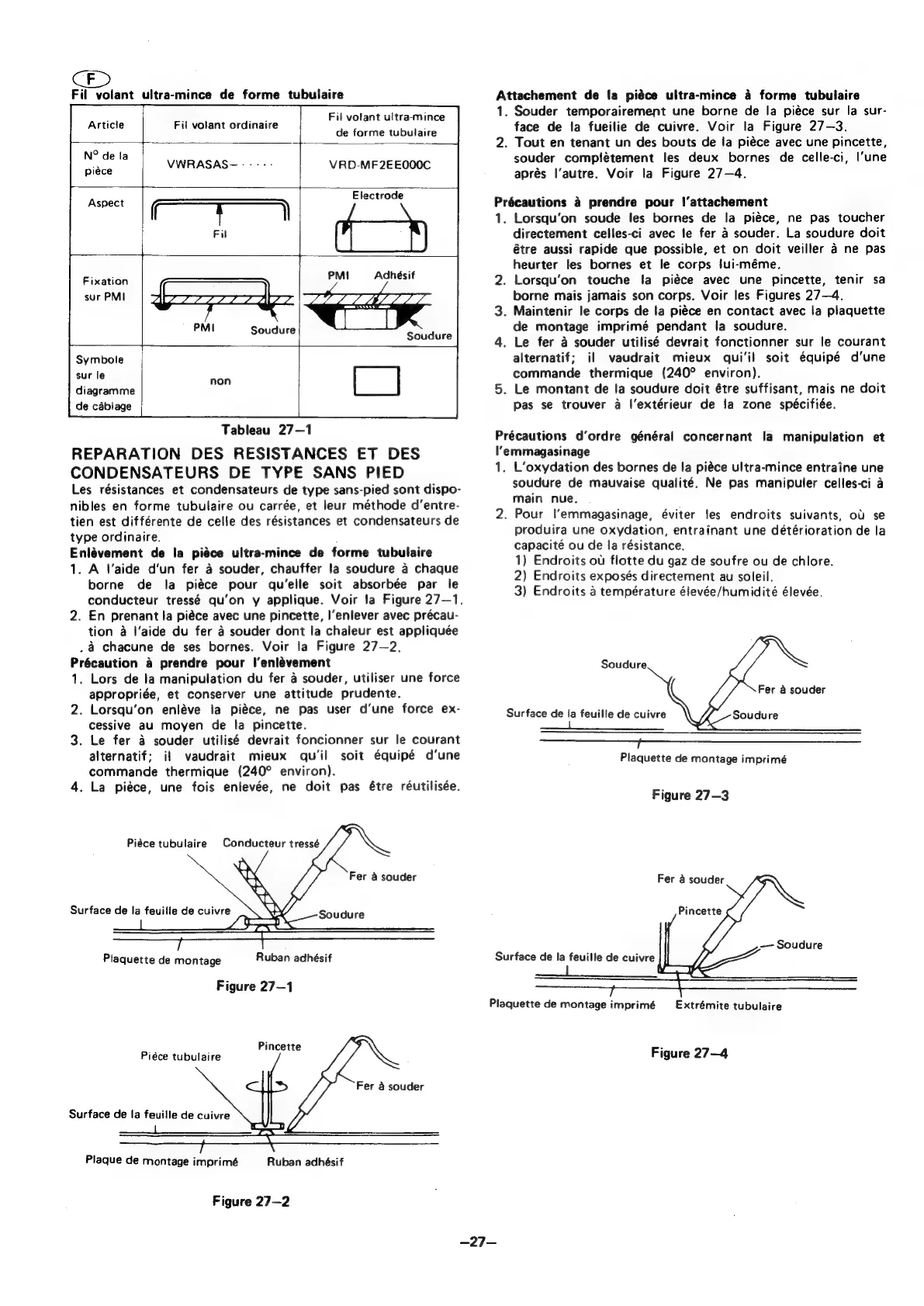

Tableau 27-1
REPARATION DES RESISTANCES ET DES
CONDENSATEURS DE TYPE SANS PIED
Les résistances et condensateurs de type sans-pied sont dispo-
nibles en forme tubulaire ou carrée, et leur méthode d’entre-
tien est différente de celle des résistances et condensateurs de
type ordinaire. ;
Enlévement de la piéce ultra-mince de forme tubulaire
1. A \aide d’un fer a souder, chauffer !a soudure 4 chaque
borne de la piéce pour qu’elle soit absorbée par le
conducteur tressé qu’on y applique. Voir la Figure 27—1.
2. En prenant la piéce avec une pincette, |’enlever avec précau-
tion a l'aide du fer 4 souder dont la chaleur est appliquée
. a chacune de ses bornes. Voir la Figure 27—2.
Précaution a prendre pour l’enlévement
1. Lors de la manipulation du fer a souder, utiliser une force
appropriée, et conserver une attitude prudente.
2. Lorsqu’on enléve la piéce, ne pas user d’une force ex-
cessive au moyen de la pincette.
3. Le fer 4 souder utilisé devrait foncionner sur le courant
alternatif; if vaudrait mieux qu'il soit équipé d’une
commande thermique (240° environ).
4. La piéce, une fois enlevée, ne doit pas étre réutilisée.
Piéce tubulaire Conducteur tressé
Fer & souder
Surface de la feuille de cuivre Soudure
Ruban adhésif
Plaquette de montage
Figure 27—1
a : Pincette
Piéce tubulaire
Fer a souder
Surface de la feuille de cuivre
Plaque de montage imprimé
Ruban adhésif
Figure 27-2
Attachement de fa piéce ultra-mince 4 forme tubulaire
1. Souder temporairement une borne de la piéce sur la sur-
face de la fueilie de cuivre. Voir la Figure 27—3.
2. Tout en tenant un des bouts de Ja piéce avec une pincette,
souder complétement les deux bornes de celle-ci, l’une
aprés l’‘autre. Voir la Figure 27—4.
Précautions 4 prendre pour |’attachement
1. Lorsqu’on soude les bornes de la piéce, ne pas toucher
directement celles-ci avec le fer 4 souder. La soudure doit
étre aussi rapide que possible, et on doit veiller 4 ne pas
heurter les bornes et le corps lui-méme.
2. Lorsqu’on touche la piéce avec une pincette, tenir sa
borne mais jamais son corps. Voir les Figures 27-4.
3. Maintenir le corps de ta piéce en contact avec la plaquette
de montage imprimé pendant la soudure.
4. Le fer 4 souder utilisé devrait fonctionner sur le courant
alternatif; il vaudrait mieux qui’il soit équipé d’une
commande thermique (240° environ).
5. Le montant de la soudure doit étre suffisant, mais ne doit
pas se trouver a l’extérieur de la zone spécifiée.
Précautions d’ordre général concernant la manipulation et
l'emmagasinage
1. L’'oxydation des bornes de la piéce ultra-mince entraine une
soudure de mauvaise qualité. Ne pas manipuler celles-ci a
main nue.
2. Pour l'emmagasinage, éviter les endroits suivants, ol se
produira une oxydation, entrainant une détérioration de la
capacité ou de la résistance.
1) Endroits ot flotte du gaz de soufre ou de chlore.
2) Endroits exposés directement au soleil.
3) Endroits a température élevée/humidité élevée.
Soudure
Fer a souder
Surface de la feuille de cuivre Soudure
eee
Plaquette de montage imprimé
Figure 27-3
Fer a souder
Pincette
—— Soudure
Surface de la feuille de cuivre
Plaquette de montage imprimé
Extrémite tubulaire
Figure 27—4
