Sharp JC-202 - Notes on Schematic Diagram

JC-202
©
- Resistor:
To differentiate the units of resistors, such symbol as K and
M are used: the symbol K means 1000 ohm the symbol M
means 1000 kohm and the resistor without any symbol is
ohm-type resistor.
- Capacitor:
To indicate the unit of capacitor, a symbol P is used: this
symbol P means micro-micro-farad and the unit of the
Capacitor without such a symbol is microfarad. As to
electrolytic capacitor, the expression “capacitance/withstand
voltage” is used.
(CH), (RH), (TH), (UJ): Temperature compensation
©
- Widerstande:
Um die Einheiten der Widerstande unter-scheiden zu
kOnnen, werden Symbole wie K und M benutzt. Das
Symbol K bedeutet 1000 Ohm und das Symbol M 1000
Kiloohm. Bei Widerstanden ohne Symbol handelt es sich
um ohmsche Widerstande.
- Kondensatoren:
Zum Bezeichnen der Kondensatoreinheit wird das Symbol
P benutzt; dieses Symbol P bedeutet Nanofard. Die Einheit
eines Kondensators ohne Symbol ist Mikrofarad. Fur
Elektrolytkondensatoren wird die Be-zeichnung “Kapazitat/
Stehspannung’” benutzt.
(CH), (RH), (TH), (UJ): TK-Kondensator
©
- Résistance:
Pour différencier les unités de résistances, on utilise des
symbole tels que K et M : le symbole K signifie 1000 ohms,
le symbole M signifie 1000 kohms et la résistance donnée
sans symbole est une résistance de type ohm.
- Condensateur:
Pour indiquer l’unité de condensateur, on utilise le symbole
P; ce symbole P signifie micro-microfarad, et l’unité de
condensateur donnée sans ce symbole est le microfarad.
En ce qui concerne le condensateur électrolytique, on
utilise l’expression “tension de régime/capacité’
(CH), (RH), (TH), (UJ): Compensation de température
LA4570
POWER
OUT 1
PRE
GND IN1
POWER
vcc
POWER
OUT2
POWER
IN2
FILTER POWER
GND

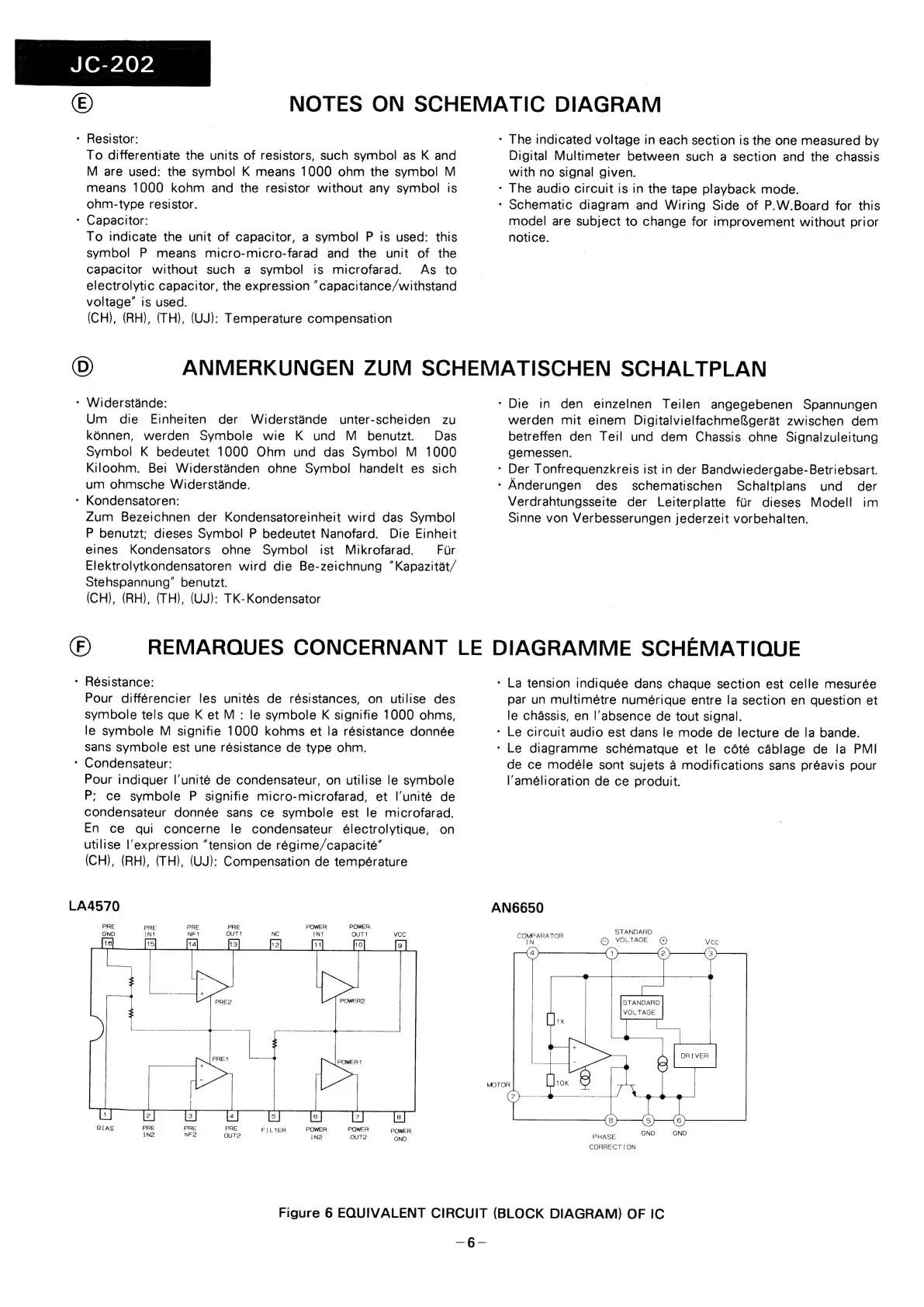

NOTES ON SCHEMATIC DIAGRAM
- The indicated voltage in each section is the one measured by
Digital Multimeter between such a section and the chassis
with no signal given.
- The audio circuit is in the tape playback mode.
- Schematic diagram and Wiring Side of P.W.Board for this
model are subject to change for improvement without prior
notice.
ANMERKUNGEN ZUM SCHEMATISCHEN SCHALTPLAN
- Die in den einzelnen Teilen angegebenen Spannungen
werden mit einem Digitalvielfachmefgerat zwischen dem
betreffen den Teil und dem Chassis ohne Signalzuleitung
gemessen.
- Der Tonfrequenzkreis ist in der Bandwiedergabe-Betriebsart.
- Anderungen
des schematischen Schaltplans und _ der
Verdrahtungsseite der Leiterplatte fur dieses Modell im
Sinne von Verbesserungen jederzeit vorbehalten.
REMARQUES CONCERNANT LE DIAGRAMME SCHEMATIQUE
- La tension indiquée dans chaque section est celle mesurée
par un multimetre numérique entre la section en question et
le chassis, en l'absence de tout signal.
- Le circuit audio est dans le mode de lecture de la bande.
- Le diagramme schématque et le cété caéblage de la PMI
de ce modele sont sujets a modifications sans préavis pour
l"‘amélioration de ce produit.
AN6650
STANDARD
reer O VOLTAGE @
Vcc
DRIVER
PHASE
CORRECTION
Figure 6 EQUIVALENT CIRCUIT (BLOCK DIAGRAM) OF IC
—§-
