• Prise d'antenne de résidence (75 ohms)
• Terminal de antena de casa (75 ohmios)
• Home Antenna
terminal (75-ohm)
• Prise d'antenne
de résidence (75 ohms)
• Terminal de antena
de casa (75 ohmios)
• or
• ou
• o
• or 75-ohm coaxial cable
• ou Câble coaxial de 75 ohms
• o Cable coaxial de 75 ohmios
1
3
4
2
• F-type connector
• Connecteur de type F
• Conector tipo F
• F-type connector
• Connecteur de type F
• Conector tipo F
75-ohm coaxial cable (round)
Câble coaxial de 75 ohms (rond)
Cable coaxial de 75 ohmios (redondo)
ENGLISH
Antennas
To enjoy a clearer picture, use an outdoor antenna. The following is a brief explanation of the types of
connections that are used for a coaxial cable. If your outdoor antenna uses a 75-ohm coaxial cable
with an F-type connector, plug it into the antenna terminal at the rear of the TV set. For connecting the
antenna cable to the TV, use commercially available cables.

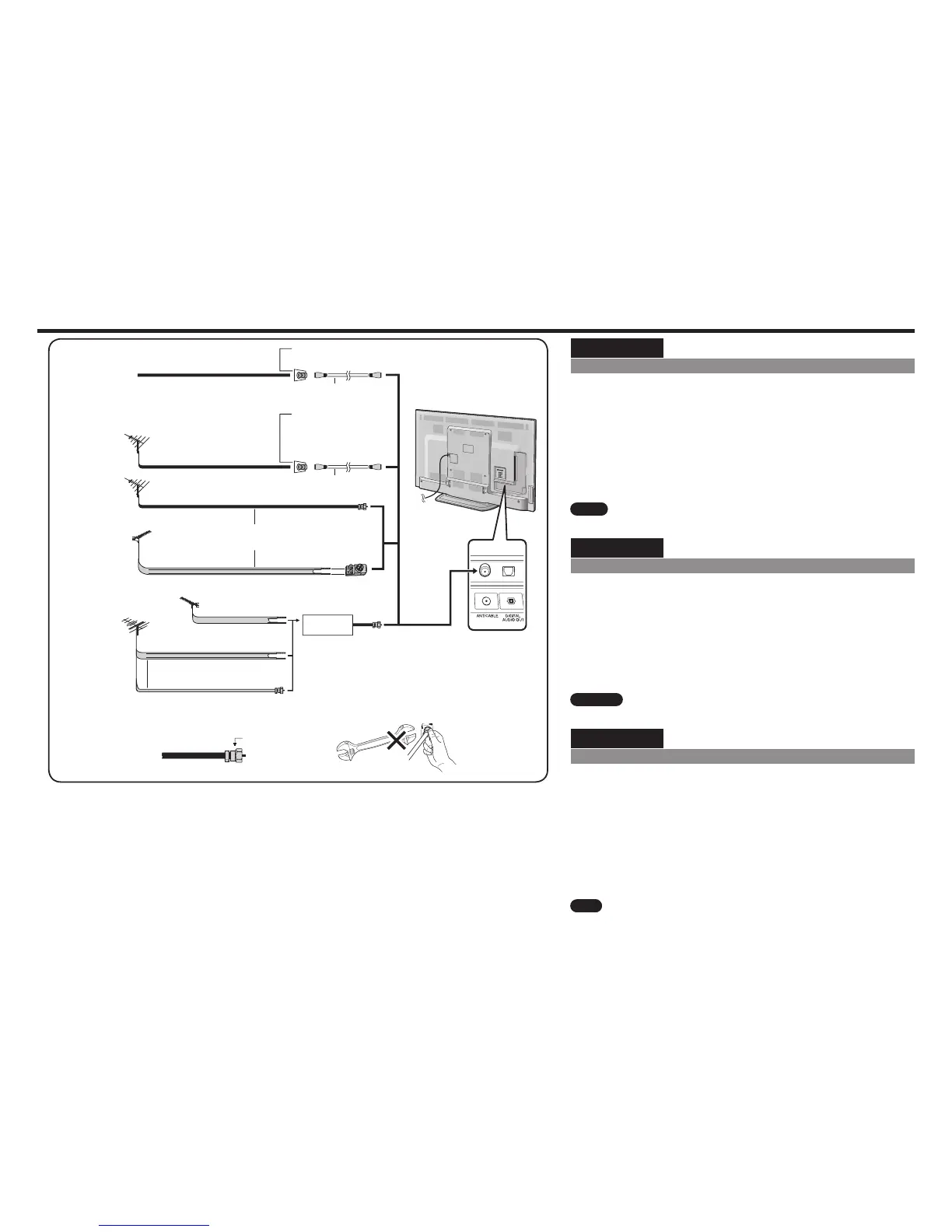

Connecting Antenna Cable
• Connect the antenna cable to the TV using one of the methods in the illustration as shown
(
1
,
2
,
3
or
4
).
1
Cable without a CATV converter
2
VHF/UHF antenna
3
Combination VHF/UHF antenna
4
Separate VHF/UHF antenna
* A 75-ohm system is generally a round cable with F-type connector that can easily be attached to a terminal
without tools.
* A 300-ohm system is a flat "twin-lead" cable that can be attached to a 75-ohm terminal through a 300/75-
ohm adapter.
NOTICE
F-type connector should be finger-tightened only.
When connecting the RF cable to the TV set, do not tighten F-type connector with tools.
If tools are used, it may cause damage to your TV set. (The breaking of internal circuit, etc.)
FRANÇAIS
Antennes
Pour obtenir des images plus nettes, utilisez une antenne externe. Ce qui suit est une brève explication des
types de raccordements utilisés pour le câble coaxial. Si votre antenne externe est dotée d'un câble coaxial
de 75 ohms avec un connecteur de type F, branchez-la dans la prise d'antenne à l'arrière du téléviseur.
Pour raccorder le câble d'antenne à un téléviseur, utilisez des câbles disponibles dans le commerce.
Raccordement du câble d'antenne
• Raccordez le câble d'antenne au téléviseur par l'une des méthodes illustrées (
1
,
2
,
3
ou
4
).
1
Câble sans convertisseur CATV
2
Antenne VHF/UHF
3
Antenne mixte VHF/UHF
4
Antenne séparée VHF/UHF
* Une antenne de 75 ohms comporte généralement un câble rond avec un connecteur de type F qui peut être
facilement raccordé sans outils à la borne.
* Une antenne de 300 ohms comporte un câble plat à deux conducteurs « câble méplat » pouvant être
raccordé à une borne de 75 ohms par l'intermédiaire d'un adaptateur 300/75 ohms.
REMARQUE
Le connecteur de type F doit être serré manuellement.
Lors du raccordement du câble RF sur le téléviseur, ne serrez pas le connecteur de type F avec des outils.
Si des outils sont utilisés, ceci risque d'endommager le téléviseur (dommage du circuit interne, par ex.).
ESPAÑOL
Antenas
Para disfrutar de una imagen clara, utilice una antena exterior. A continuación se ofrece una breve
explicación de los tipos de conexiones que se utilizan para un cable coaxial. Si su antena exterior
utiliza un cable coaxial de 75 ohmios con un conector tipo F, enchúfela al terminal de antena del
panel trasero del televisor. Para conectar el cable de la antena al TV, utilice cables comercialmente
disponibles.
Conexión de cable de antena
• Conecte el cable de antena al televisor utilizando uno de los métodos mostrados en la
ilustración (
1
,
2
,
3
ó
4
).
1
Cable sin convertidor CATV
2
Antenas de VHF/UHF
3
Combinación de antenas de VHF/UHF
4
Antenas de VHF/UHF separadas
* Un sistema de 75 ohmios es generalmente un cable redondo con un conector tipo F que se puede conectar
fácilmente a un terminal sin herramientas.
* Un sistema de 300 ohmios es un cable “bifilar” plano que se puede conectar a un terminal de 75 ohmios a
través de un adaptador 300/75 ohmios.
AVISO
El conector del tipo F deberá apretarse con los dedos solamente.
Cuando conecte el cable de RF al televisor, no apriete el conector tipo F con ninguna herramienta.
Si emplease herramientas podría dañar su televisor.
(La ruptura del circuito interno, etc.)
