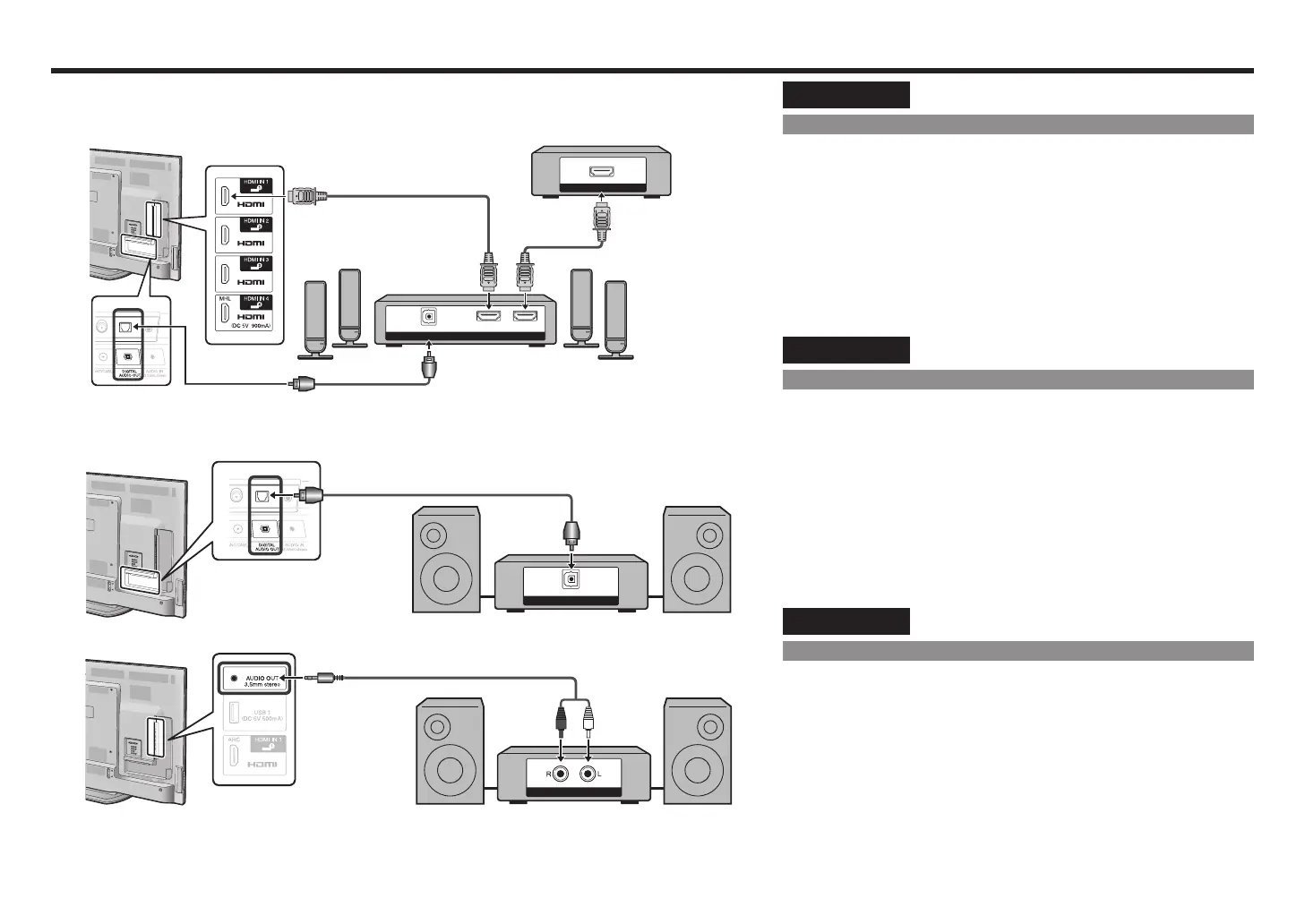

Connection/Connexion/Conexión
5
DIGITAL AUDIO INPUT
OPTICAL
HDMI INHDMI OUT
HDMI OUT
• HD Cable/Satellite set-top box
• Boîtier décodeur de réception HD par câble/satellite
• Decodificador de cable/satélite de HD
• Optical fiber cable *2
• Câble à fibre optique *2
• Cable de fibra óptica *2
• HDMI-certified cable *1
• Câble certifié HDMI *1
• Cable certificado HDMI *1
6
DIGITAL AUDIO INPUT
OPTICAL
• Optical fiber cable
• Câble à fibre optique
• Cable de fibra óptica
ANALOG AUDIO IN
• Ø3.5 mm stereo minijack to RCA audio cable
• Câble audio avec mini-prise stéréo ø 3,5 mm vers RCA
•
Cable de audio con miniconector estéreo de 3,5 mm ø a RCA
ENGLISH
Connecting a Surround System/Audio System
5
When connecting an AV amplifier for a surround system
•Letting the TV output the audio to an AV amplifier:
*1 (LE650U, C6500U and LE642U models) Use HDMI IN 1 to connect ARC-compatible
equipment.
(LE657U model) Use HDMI IN 3 to connect ARC-compatible equipment.
*2 If the equipment to be connected is not compatible with the ARC, connect an optical
fiber cable.
•If the image is not in sync with the audio, check the settings of the connected surround
system.
6
When connecting an audio amplifier
It is possible to output audio through the DIGITAL AUDIO OUT terminal.
•In this case, set "Audio Setup" to "PCM" or "Bitstream". (Refer to built-in operation manual.)
FRANÇAIS
Raccordement d'un système ambiophonique/un système audio
5
Lors de la connexion d'un amplificateur AV pour un système ambiophonique
•Laisser le téléviseur reproduire l'audio sur un amplificateur AV :
*1 (Modèles LE650U, C6500U et LE642U) Utilisez HDMI IN 1 pour raccorder un appareil
compatible ARC.
(Modèles LE657U) Utilisez HDMI IN 3 pour raccorder un appareil compatible ARC.
*2 Si l'équipement à raccorder n'est pas compatible ARC, raccordez un câble en fibre
optique.
•Si l'image n'est pas synchronisée avec le son, vérifiez les réglages du système
ambiophonique raccordé.
6
Lors de la connexion d'un amplificateur audio
Il est possible d'émettre un son audio via la prise de sortie DIGITAL AUDIO OUT.
•Dans ce cas, réglez « Réglage audio » sur « PCM » ou « Flux binaire ». (Reportez-vous au
mode d'emploi intégré)
ESPAÑOL
Conexión a un sistema de sonido envolvente/sistema de audio
5
Conexión a un amplificador de AV para un sistema de sonido envolvente
•Para dejar que el televisor emita el audio a un amplificador AV:
*1 (Modelos LE650U, C6500U y LE642U) Utilice HDMI IN 1 para conectar el equipo
compatible con ARC.
(Modelos LE657U) Utilice HDMI IN 3 para conectar el equipo compatible con ARC.
*2 Si el equipo que va a conectar no es compatible con ARC, conecte un cable de fibra
óptica.
•Silaimagennoestásincronizadaconelaudio,compruebelosajustesdelsistemade
sonido envolvente conectado.
6
Conexión a un amplificador de audio
Es posible dar salida de audio a través del terminal DIGITAL AUDIO OUT.
•En tal caso, ajuste "Ajuste de audio" en "PCM" o en "Flujo de bits". (Consulte el Manual de
instrucciones integrado.)
