S

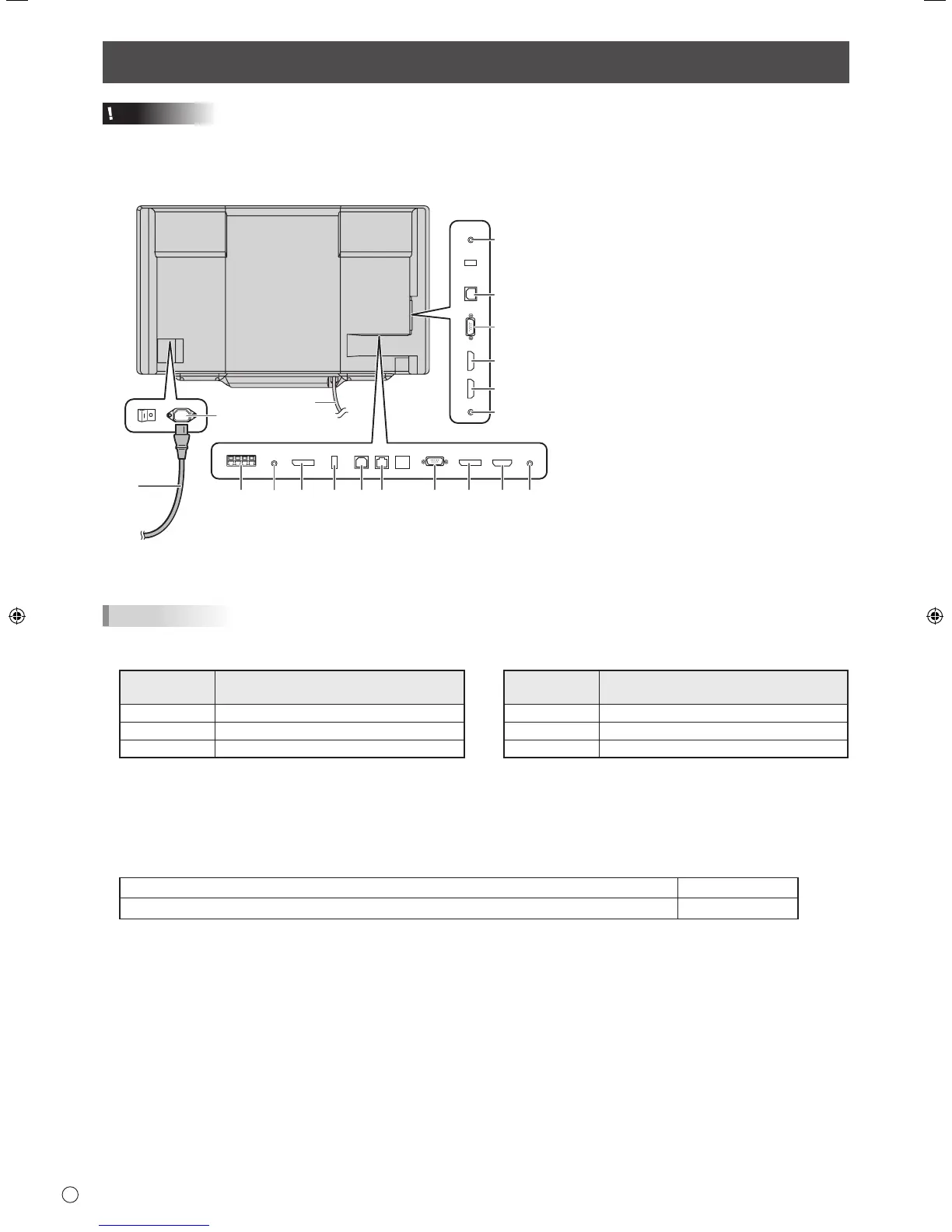

Conexiones
CONSEJOS
• Establezca el terminal de entrada de audio que se utilizará en cada modo de entrada en AUDIO SELECT <SELECCIÓN DE
AUDIO> en el menú SETUP <INSTALACIÓN>. A continuación se muestran los ajustes de fábrica.
Precaución
• Asegúrese de apagar el interruptor principal y desconectar el enchufe de la toma de corriente antes de conectar/desconectar
los cables. Asimismo, lea el manual del equipo que desea conectar.
• Tenga cuidado de no confundir el terminal de entrada con el terminal de salida al conectar los cables. La inversión accidental
de los cables conectados a los terminales de entrada y salida podría causar malfuncionamientos y otros problemas.
19
Para toma de alimentación
2
1
345678
91
110 12
13
14
15
16
17
18
1. Terminal de entrada de corriente
2. Cable de alimentación (suministrado)
3. Terminales de altavoces externos
4. Terminal de salida de audio
5. Terminal de salida DisplayPort
6. Puerto del adaptador del lápiz táctil
7.
Puerto USB 1 (para panel sensible al tacto)
8. Terminal de LAN
9. Terminal de entrada D-sub1
10. Terminal de entrada DisplayPort
11. Terminal de entrada HDMI1
12. Terminal de entrada Audio1
13. Terminal de entrada RS-232C
14.
Puerto USB 2 (para panel sensible al tacto)
15. Terminal de entrada D-sub2
16. Terminal de entrada HDMI2
17. Terminal de entrada HDMI3
18. Terminal de entrada Audio2
19. Cable USB
Para usar el puerto USB (para dispositivo
USB) (compatible con 2.0) en el fornt de la
bandeja, conecte el cable USB al puerto
USB del ordenador. (El panel sensible al
tacto debe estar conectado por separado.)
Modo de
entrada
Terminal de entrada de audio
(ajuste de fábrica)
D-SUB1 Terminal de entrada Audio1
D-SUB2 Terminal de entrada Audio2
DisplayPort Terminal de entrada DisplayPort
Modo de
entrada
Terminal de entrada de audio
(ajuste de fábrica)
HDMI1 Terminal de entrada HDMI1
HDMI2 Terminal de entrada HDMI2
HDMI3 Terminal de entrada HDMI3
• Para usar el panel sensible al tacto, el panel sensible al tacto y el ordenador deben estar conectados y debe instalarse
Herramienta de Ajustes del Panel Sensible al Tacto, Utilidad del Lápiz Táctil y Pen Software en el ordenador desde el CD-
ROM suministrado.
Si está instalada la Touch Display Downloader, podrá consultar y descargar las versiones más recientes de los programas de
software.
Para instalar el software, consulte el manual correspondiente.
• El puerto USB varía según el terminal conectado al ordenador.
Terminal de entrada D-sub1/Terminal de entrada DisplayPort/Terminal de entrada HDMI1 Puerto USB 1
Terminal de entrada D-sub2/Terminal de entrada HDMI2/Terminal de entrada HDMI3 Puerto USB 2
(Ajuste de fábrica. Puede cambiarse en TOUCH INPUT SELECT <SELECCIÓN ENTRADA TÁCTIL> en el menú SETUP
<INSTALACIÓN>.)
• Descargue el programa de instalación para el Touch Viewing Software con la Touch Display Downloader.
• Los términos HDMI y HDMI High-Denition Multimedia Interface y el logotipo de HDMI son marcas registradas de HDMI
Licensing, LLC en EE. UU. y otros países.
• DisplayPort es una marca registrada de Video Electronics Standards Association.
