Sharp PN-K321H Setup Manual

FRANÇAIS
5
F

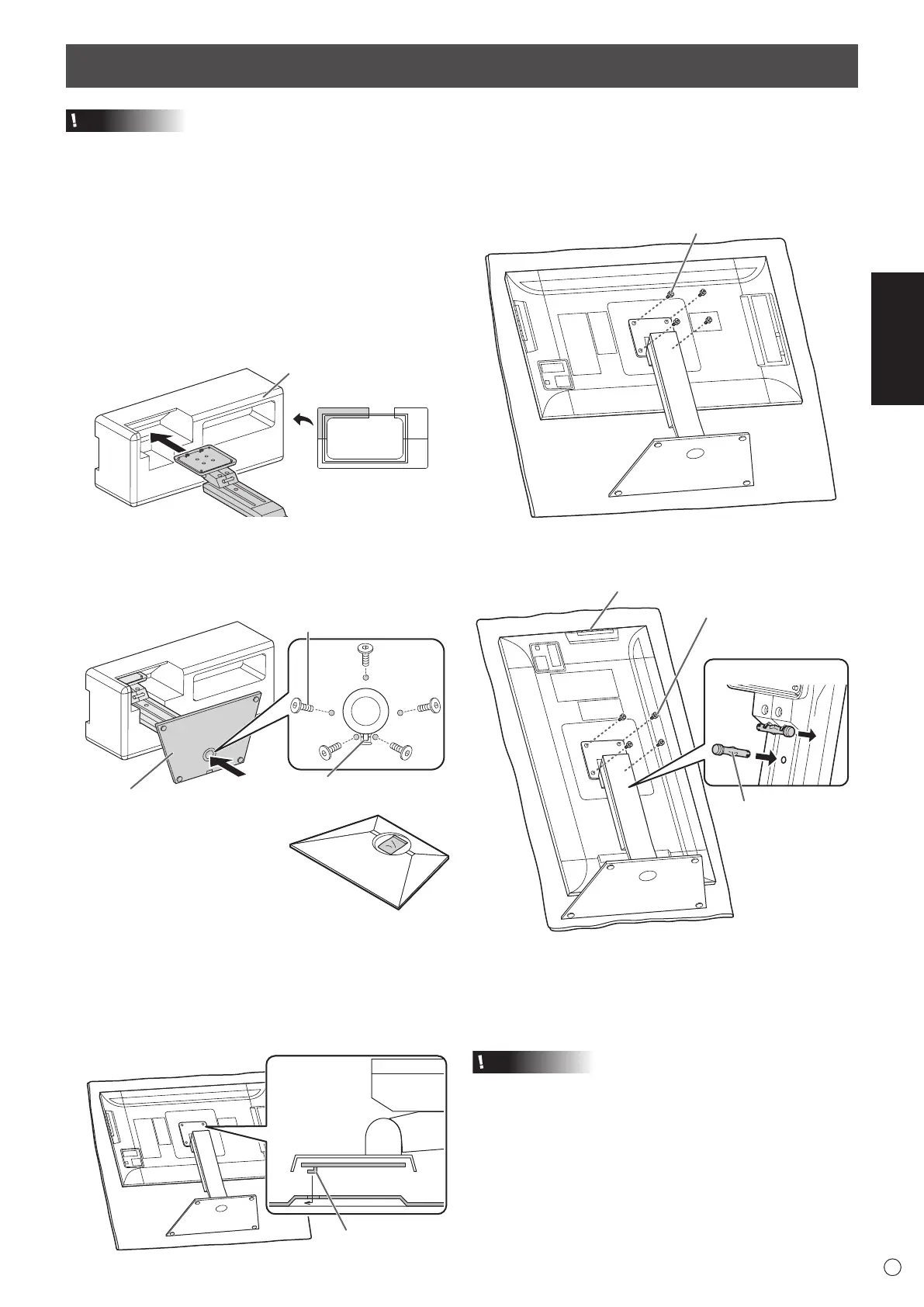

Mise en place du support (fourni)
Attention
• Débranchez tous les câbles du moniteur.
• Serrez fermement les vis d’installation (fournies) avec la clé
Allen (fournie).
• Assurez-vous d’avoir sufsamment d’espace pour travailler.
n
Fixation du support
Retirez tous les matériaux d’emballage avant d’entreprendre
les travaux.
Pour éviter que le socle du support n’abîme la table (etc.),
étendez un tissu épais et doux (couverture, etc.) et travaillez
sur ce tissu.
1. Insérez le montant du support dans le matériel
d’emballage (supérieur gauche) comme indiqué.
Face
Matériau d’emballage
(supérieur gauche)
2. Tout en maintenant le socle du support avec votre
main, xez-le au montant du support avec les vis
fraisées fournies (M4 x 6 sans rondelles) (x5).
Utilisez la clé Allen fournie.
Insérer en accrochant
la patte
Vis fraisées
(M4 x 6 sans rondelles)
Socle
* Un sachet contenant les
vis (fournies) et la clé Allen
(fournie) est attaché au trou
rond sur le socle du support.
3. Pour éviter tout dommage au panneau LCD, étendez un
tissu épais et doux (couverture, etc.) sur une surface
plane et stable sur laquelle le moniteur tout entier
peut être placé, et placez le moniteur en orientant le
panneau LCD vers le bas sur ce tissu.
4. Placez le support sur le moniteur.
Accrochez la patte sur le support sous la plaque de xation
(pré-installée sur le moniteur).
Patte
5. Fixez le support au moniteur avec les vis (M4 x 10 avec
rondelles) fournies (x4).
Utilisez la clé Allen fournie.
• Horizontal
Vis
(M4 x 10 avec rondelles)
• Vertical
Boutons de fonctionnement
Vis
(M4 x 10 avec rondelles)
Avant
Broche de fixation
2
1
* Si le moniteur est utilisé dans la direction verticale, retirez
la broche de xation (1), et insérez-la dans le trou (2)
comme indiqué ci-dessus.
* Pour démonter le support, placez le moniteur et le support
comme indiqué ci-dessus et retirez les vis.
Attention
• Respectez la condition suivante quand vous installez le
moniteur dans la direction verticale. Le non respect de
cette condition peut causer des dysfonctionnements.
- Installez le moniteur de sorte que les boutons de
fonctionnement soient situés vers le haut.
- Réglez le MONITOR <MONITEUR> sur PORTRAIT
dans le menu MONITOR <MONITEUR>. (Voir le MODE
D’ENPLOI.)
