Fixez le support au moniteur
Attention
•
Ce support est destiné à une utilisation en orientation
horizontale. Il ne peut être utilisé pour une orientation verticale.

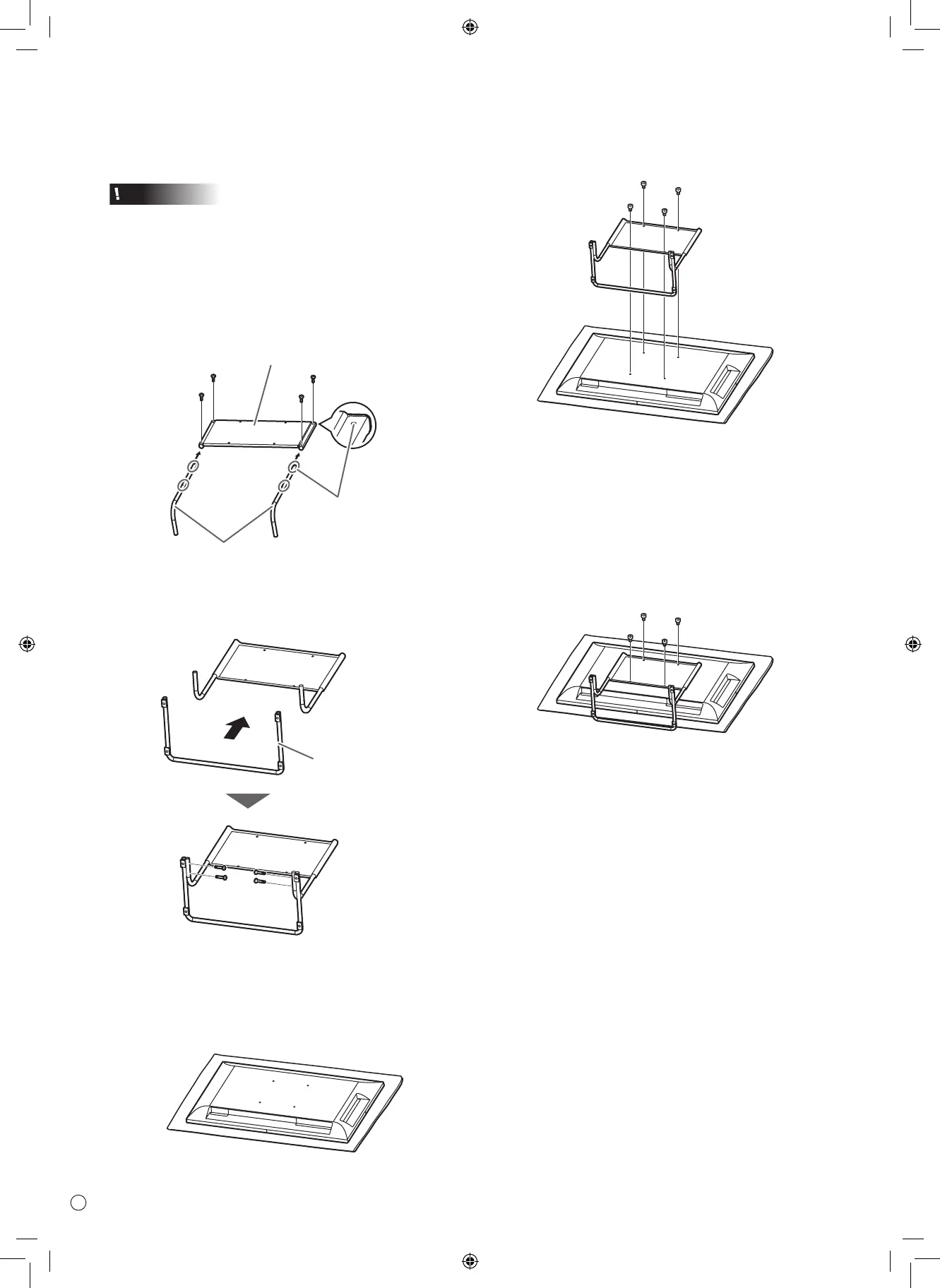

1. Fixez les tiges du support (x2) au support d’angle
VESA.
Placez l'angle VESA avec les trous pour vis vers le haut
comme indiqué ci-dessous. Fixez les barres de support à
l'angle VESA et xez-le avec 4 vis de montage du support
(M3).
Tiges du support
Trous pour vis
2. Fixez les pieds du support aux tige du support.
Retournez l'angle VESA et xez les barres de support et
les extrémités du pied du support avec 4 vis de montage
du support (M4).
Pied du support
3. Surunesurfaceplanesufsammentgrandepour
supporterlemoniteur,étendezuntissuépaiset
doux(couverture,etc.)pourévitertoutdommageau
panneauLCD,etplacezlemoniteurenorientantle
panneau LCD vers le bas sur ce tissu.
Placez le moniteur de sorte que sa partie inférieure arrive
au bord de la table.
4. Fixez le support au moniteur.
Fixez à l'arrière avec 4 vis de montage du support (M6).
n
Démontage du support
1. Surunesurfaceplanesufsammentgrandepour
supporterlemoniteur,étendezuntissuépaiset
doux(couverture,etc.)pourévitertoutdommageau
panneauLCD,etplacezlemoniteurenorientantle
panneau LCD vers le bas sur ce tissu.
2. Retirezlesvis(x4)quixentlesupport,puisretirezle
support.
3. Pourdémonterlesupport,exécutezlaprocédurede
montage en sens inverse.
