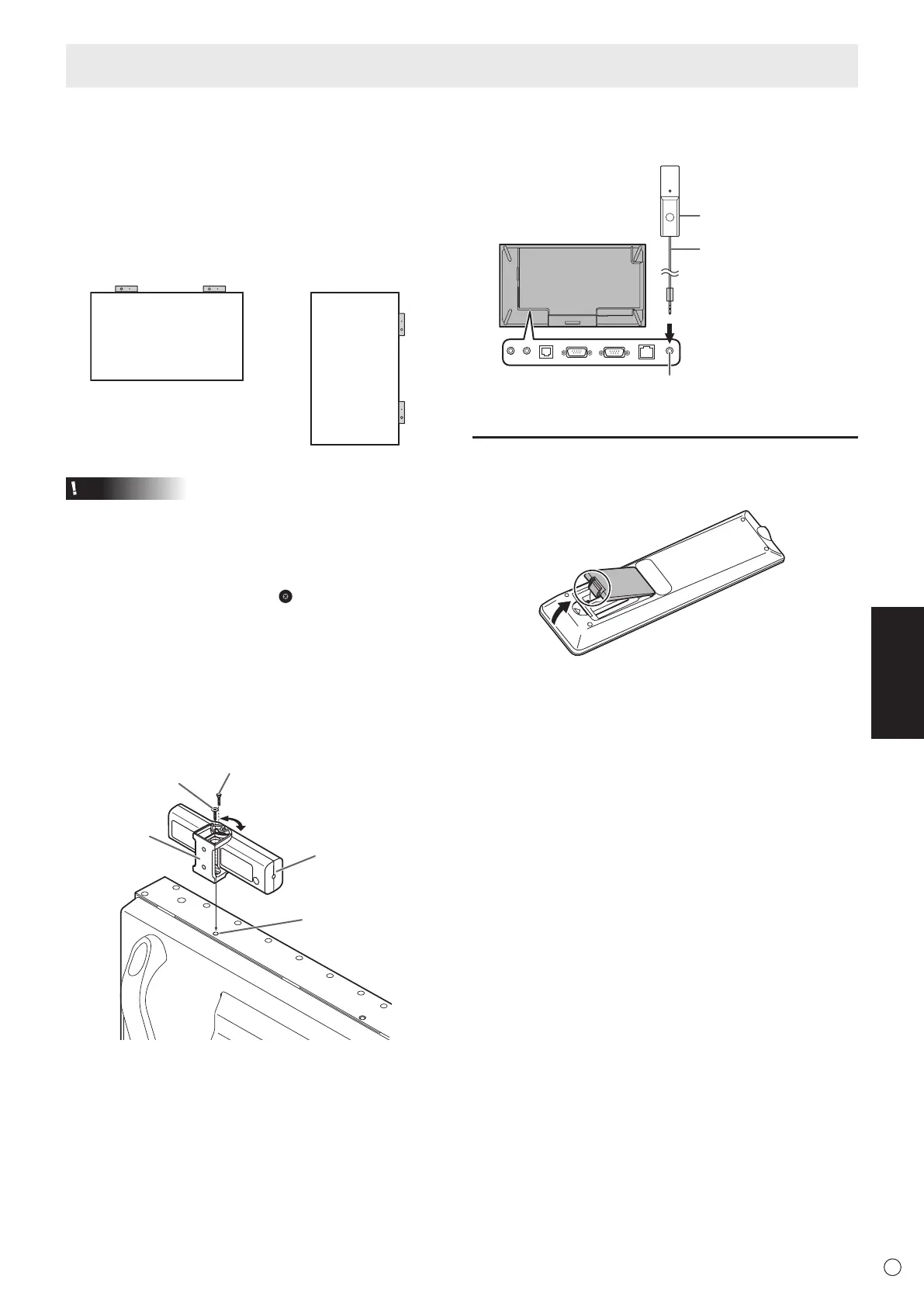

Montieren der Steuerungseinheit
(optional) am Monitor
Wenn Sie den Monitor mit der Fernbedienung steuern möchten,
benötigen Sie die Steuerungseinheit PN-ZR02 (optional).
Befestigen Sie den Fernbedienungssensor wie in der folgenden
Abbildung gezeigt.
Ausrichtung
Ausrichtung
Vorsicht
• Schalten Sie den Hauptnetzschalter beim Anschließen des
Fernbedienungssensors aus.
• Die Monitore müssen über RS-232-Kabel in Serie
miteinander verbunden sein.
1. Entfernen Sie den Aufkleber (
) von der
Befestigungsöffnung für die Fernbedienungssensor-
Box am Monitor.
2. Drehen Sie zum Montieren des Befestigungswinkels
die Schraube in die Befestigungsöffnung für die
Fernbedienungssensor‑Box am Monitor ein.
3. Stellen Sie die Neigung des Fernbedienungssensors ein
und befestigen Sie ihn mit der Befestigungsschraube,
damit er die Signale von der Fernbedienung gut
empfangen kann.
Neigungseinstellung
Befestigungswinkel
Befestigungsschraube
Gehäuse für
Fernbedienungssensor
Befestigungsöffnung für
die Fernbedienungssensor-Box
4. Schließen Sie das Verbindungskabel für den
Fernbedienungssensor am Anschluss für die
Steuereinheit an.
Gehäuse für
Fernbedienungssensor
Verbindungskabel
Anschluss für
Steuerungseinheit
Einlegen der Batterien
1. Legen Sie Ihren Finger auf die mit ▲ gekennzeichnete
Position und ziehen Sie dann die Abdeckung ab.
2. Beachten Sie die Anweisungen im Fachinneren und
legen Sie die Batterien (2 (R‑03 Batterien, d. h. Größe
“AAA”, Mignonzelle)), (im Lieferumfang des PN‑ZR02
(optional) enthalten) richtig ein auf die Plus- (+) und
Minus- (-) Seite achten.
3. Schließen Sie die Abdeckung.
