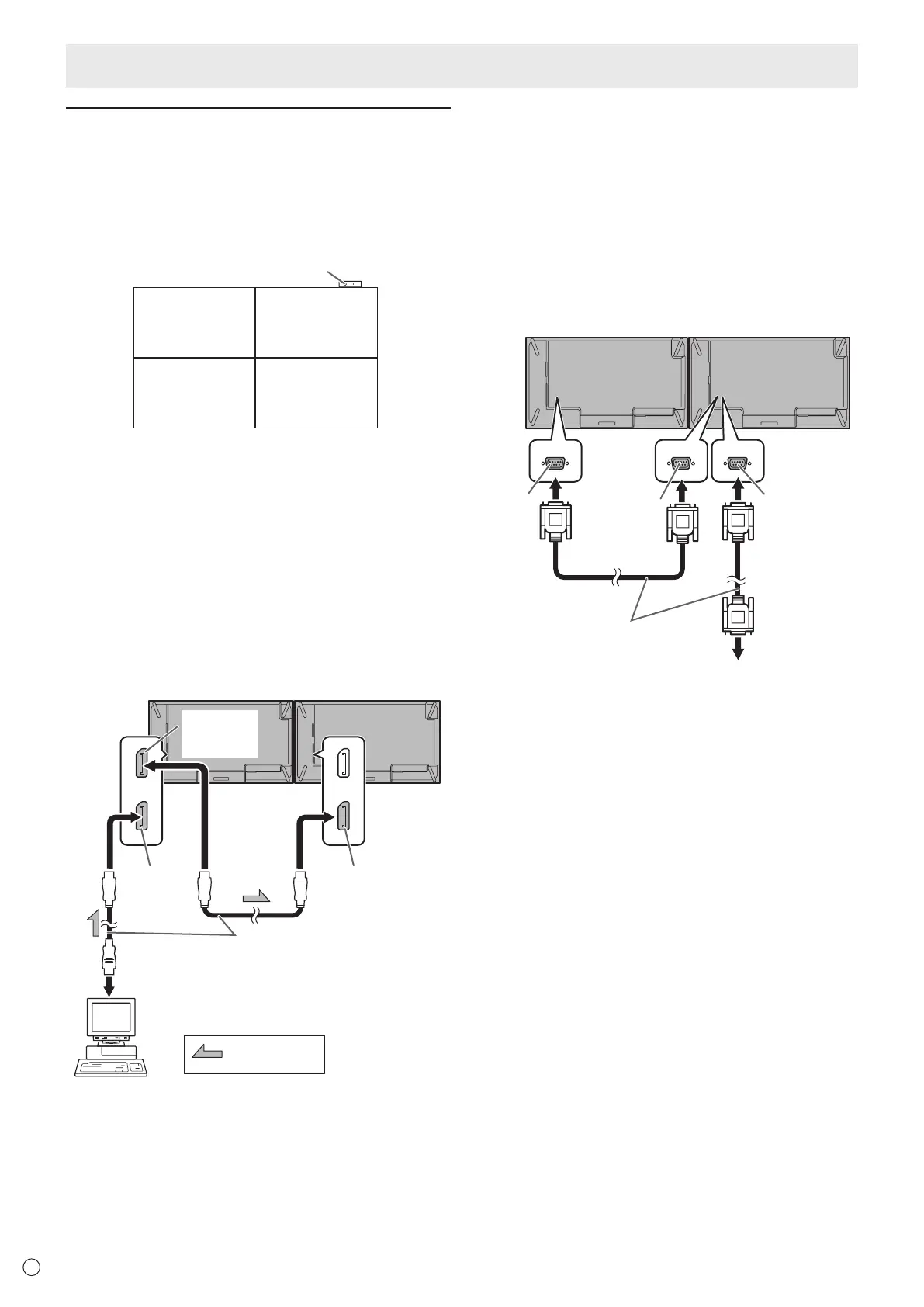

Подключение нескольких
мониторов
Мониторы можно расположить рядом и использовать в
качестве одного большого экрана.
[Пример]
Второй монитор
Второстепенный
(дополнительный монитор)
ID-номер: 2
Третий монитор
Второстепенный
(дополнительный монитор)
ID-номер: 3
Первый монитор
Первостепенный
(основной монитор)
ID-номер: 1
Четвертый монитор
Второстепенный
(дополнительный монитор)
ID-номер: 4
Блок приема сигналов датчика дистанционного
управления (Поставляется вместе с комплектом
дистанционного управления PN-ZR02 (опция))
* Всегда устанавливайте блок приема сигналов датчика
дистанционного управления на первостепенный
монитор.
n
Подключение при помощи видеокабеля
Можно соединить до 25 мониторов в последовательную
цепочку.
*: До 4 мониторов, если для видеосигнала используется
система кодирования HDCP.
До 4 мониторов, если режим входа первого монитора
D-SUB[COMPONENT] <D-SUB[КОМПОНЕНТ]>.
До 2 мониторов, если режим входа первого монитора
DisplayPort (MST).
Первый монитор Второй монитор
Входной
разъем
DisplayPort
Входной
разъем
DisplayPort
Кабель DisplayPort с поддержкой 4K
(производятся серийно)
Выходной
разъем
DisplayPort
К Выходной разъем DisplayPort
отображает
поток сигналов
n
Подключение при помощи кабеля RS‑232
В случае подключения мониторов в последовательной
цепочке при помощи кабелей RS-232 настройки с
первостепенного (основного) монитора копируются на
вторичный (дополнительный) монитор, что позволяет
при помощи первостепенного монитора управлять всеми
остальными.
Подключите один за другим кабели RS-232, начиная с
первого (первостепенного) монитора.
Если мониторы будут подключены в другом порядке, они
могут не работать должным образом.
в продаже прямой кабель RS-232
(производятся серийно)
Первый монитор: первостепенный Второй монитор: второстепенный
Третий монитор: подключается к
вторичному входному разъему RS-232C
Входной
разъем
RS-232C
Выходной
разъем
RS-232C
Выходной
разъем
RS-232C
Аналогичным образом подсоедините к третьему и
последующим мониторам.
Возможно подключение до 25 мониторов. (В зависимости
от длины используемого кабеля и места установки.)
При этом необходимо указать ID-номер для каждого монитора.
Выполните эту операцию при помощи кнопок на задней
панели первостепенного монитора. Для присвоения ID-
номеров мониторов автоматически в порядке, начиная с
первостепенного, в меню SETUP <УСТАНОВКА> в разделе ID
SETTING <ПАРАМЕТРЫ ID> установите для AUTO ASSIGN ID
No.<АВТОМ. ПРИСВОИТЬ ID НОМЕР> значение ON <ВКЛ>.
Соединения
