Sharp PN-V701

7
P
РУССКИЙ
n

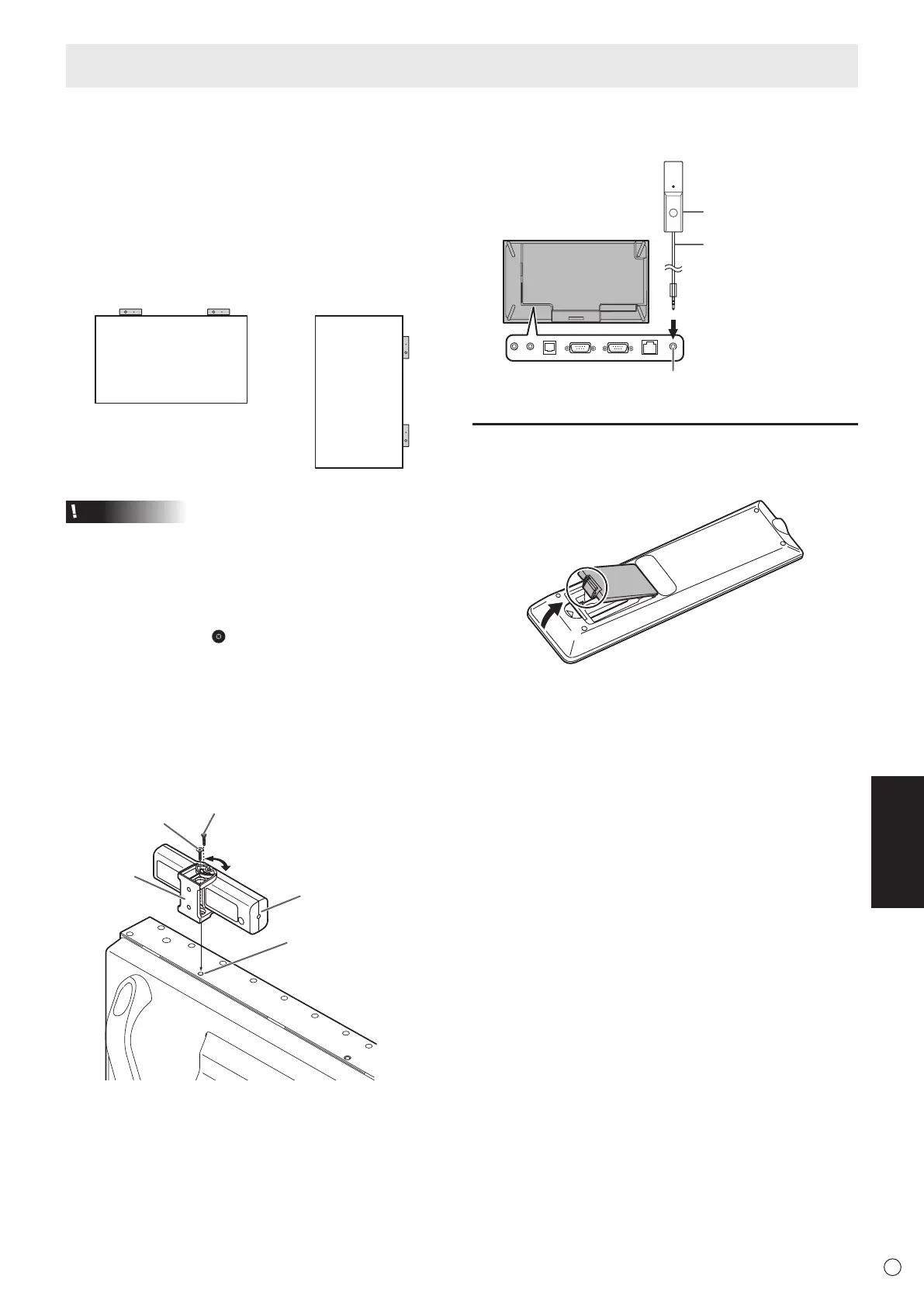

Монтаж комплекта дистанционного
управления (опция) на монитор
Для управления монитором с использованием пульта
дистанционного управления требуется комплект
дистанционного управления PN-ZR02 (опция).
Установите блок приема сигналов датчика дистанционного
управления, как указано на рисунке ниже.
Для монитора в
горизонтальной
ориентации
Для монитора в
вертикальной
ориентации
Внимание
• При установке блока приема сигналов датчика
дистанционного управления необходимо ОТКЛЮЧИТЬ
монитор от сети питания.
• Требуется подключение мониторов вместе в
последовательной цепочке при помощи кабеля RS-232.
1. Снимите наклейку (
) с крепежного отверстия блока
приема сигналов датчика дистанционного управления
монитора.
2. Закрепите крепежный кронштейн, завинтив крепежный
винт в крепежном отверстии блока приема сигналов
датчика дистанционного управления монитора.
3. Отрегулируйте угол блока приема сигналов датчика
дистанционного управления и закрепите его при
помощи фиксирующего винта таким образом, чтобы он
мог точно принимать сигналы.
Упорный винт
Кронштейн
крепления
Крепежный винт
Установка угла
Блок приема сигналов
датчика дистанционного
управления
Крепежное отверстие
блока приема сигналов
датчика дистанционного
управления
4. Вставьте соединительный кабель блока приема
сигналов датчика дистанционного управления в разъем
комплекта дистанционного управления.
Разъем комплекта
дистанционного управления
Соединительный
кабель
Блок приема сигналов
датчика дистанционного
управления
Установка батареек
1. Положите палец на часть, обозначенную ▲, а затем
снимите крышку.
2. В соответствии с инструкциями в отсеке для
батареек вставьте батарейки (R‑03 (тип “AAA”),
2 шт.) (поставляются вместе с комплектом
дистанционного управления PN‑ZR02 (опция)),
правильно сориентировав их стороны со знаками
(+) и (‑).
3. Закройте крышку.
Соединения
