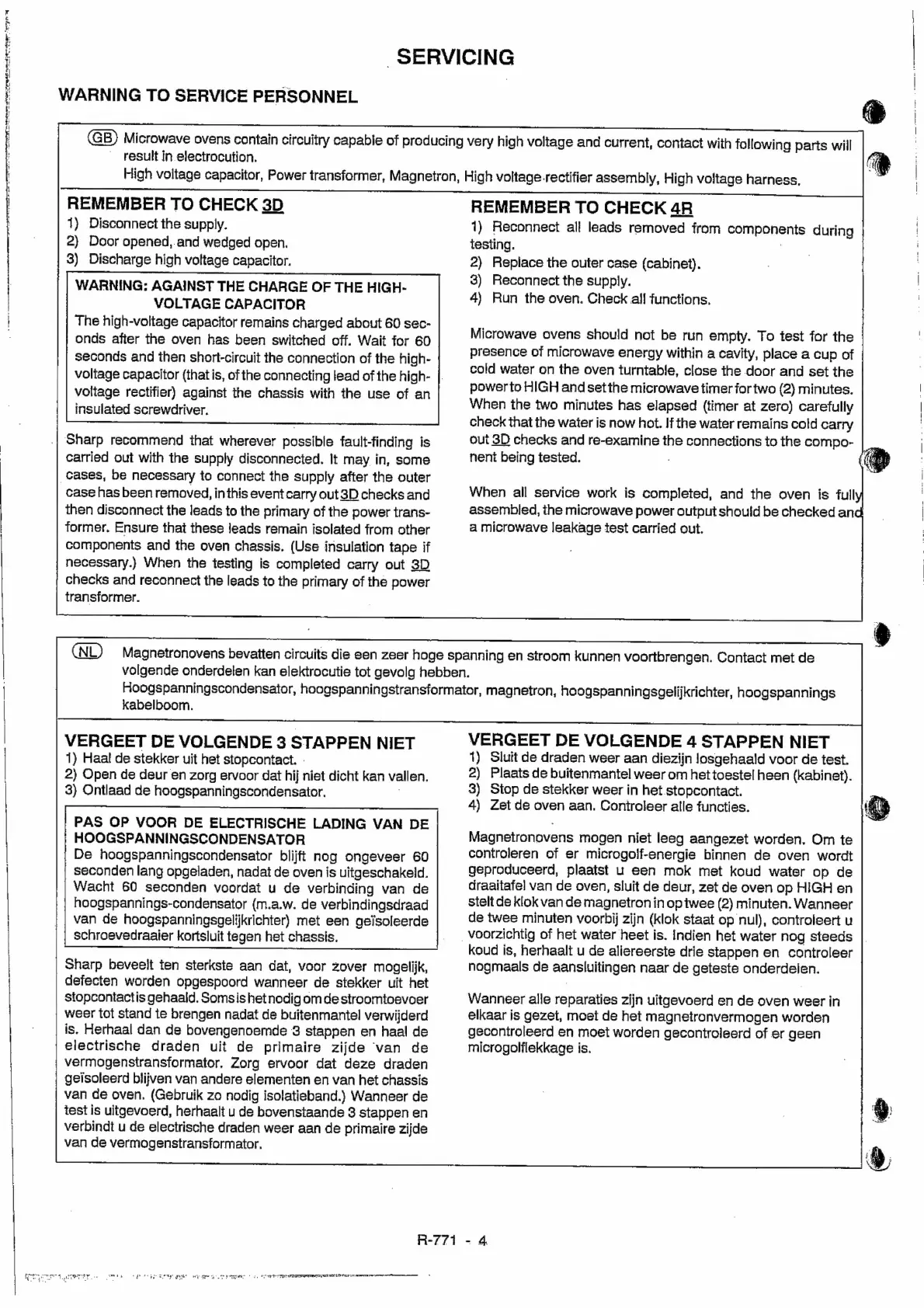

SERVICING
|
WARNING
TO
SERVICE
PERSONNEL
result
in.electrocution.
REMEMBER
TO
CHECK
3D
1)
Disconnect
the
supply.
2}
Door
opened,
and
wedged
open.
3)
Discharge
high
voltage
capacitor.
WARNING:
AGAINST
THE
CHARGE
OF
THE
HIGH-
VOLTAGE
CAPACITOR
The
high-voltage
capacitor
remains
charged
about
60
sec-
onds
after
the
oven
has
been
switched
off.
Wait
for
60
seconds
and
ihen
short-circuit
the
connection
of
the
high-
voliage
rectifier)
against
the
chassis
with
the
use
of
an
insulated
screwdriver.
.|
Sharp
recommend
that
wherever
possible
fault-finding
is
carried
out
with
the
supply
disconnected.
It
may
in,
some
cases,
be
necessary
to
connect
the
supply
after
the
outer
case
has
been
removed,
inthis
event
carry
out3D
checks
and
then
disconnect
the
leads
to
the
primary
of
the
power
trans-
former.
Ensure
that
these
leads
remain
isolated
from
other
components
and
the
oven
chassis.
(Use
insulation
tape
if
necessary.)
When
the
testing
is
completed
carry
out
3D
checks
and
reconnect
the
leads
to
the
primary
of
the
power
transformer.
Microwave
ovens
contain
circuitry
capable
of
producing
very
high
voltage
and
current,
contact
with
following
parts
will
High
voltage
capacitor,
Power
transformer,
Magnetron,
High
voltage
rectifier
assembly,
High
voltage
harness.
voltage
capacitor
(thatis,
of
the
connecting
lead
of
the
high-
|.
REMEMBER
TO
CHECK
4R
1)
Reconnect
all
leads
removed
from
components
during
testing.
2)
Replace
the
outer
case
(cabinet).
3)
Reconnect
the
supply.
4)
Run
the
oven.
Check
all
functions.
Microwave
ovens
should
not
be
run
empty.
To
test
for
the
presence
of
microwave
energy
within
a
cavity,
place
a
cup
of
cold
water
on
the
oven
turntable,
close
the
door
and
set
the
power
to
HIGH
and
set
the
microwave
timer
for
two
(2)
minutes.
When
the
two
minutes
has
elapsed
(timer
at
zero)
carefully
check
that
the
water
is
now
hot.
If
the
water
remains
cold
carry
out
3D
checks
and
re-examine
the
connections
to
the
compo-
nent
being
tested.
When
all
service
work
is
completed,
and
the
oven
is
full
assembled,
the
microwave
power
output
should
be
checked
and
a
microwave
leakage
test
carried
out.
Magnetronovens
bevatten
circuits
die
een
zeer
hoge
spanning
en
stroom
kunnen
voortbrengen.
Contact
met
de
volgende
onderdelen
kan
elektrocutie
tot
gevolg
hebben.
Hoogspanningscondensator,
hoogspanningstransformator,
magnetron,
hoogspanningsgelijkrichter,
hoogspannings
kabelboom.
VERGEET
DE
VOLGENDE
3
STAPPEN
NIET
1)
Haal
de
stekker
uit
het
stopcontact.
-
2)
Open
de
deur
en
zorg
ervoor
dat
hij
niet
dicht
kan
vallen.
3)
Ontlaad
de
hoogspanningscondensator.
PAS
OP
VOOR
DE
ELECTRISCHE
LADING
VAN
DE
HOOGSPANNINGSCONDENSATOR
De
hoogspanningscondensator
blijft
nog
ongeveer
60
seconden
lang
opgeladen,
nadat
de
oven
is
uitgeschakeld.
Wacht
60
seconden
voordat
u
de
verbinding
van
de
hoogspannings-condensator
(m.a.w.
de
verbindingsdraad
van
de
hoogspanningsgelijkrichter)
met
een
geisoleerde
schroevedraaier
kortsluit
tegen
het
chassis.
Sharp
beveelt
ten
sterkste
aan
dat,
voor
zover
mogelijk,
defecten
worden
opgespoord
wanneer
de
stekker
uit
het
stopcontactis
gehaald.
Somsis
hetnodig
omde
stroomtoevoer
weer
tot
stand
te
brengen
nadat
de
buitenmantel
verwijderd
is.
Herhaal
dan
de
bovengenoemde
3
stappen
en
haal
de
electrische
draden
ult
de
primaire
zijde
van
de
vermogenstransformator.
Zorg
ervoor
dat
deze
draden
geisoleerd
blijven
van
andere
elementen
en
van
het
chassis
van
de
oven.
(Gebruik
zo
nodig
isolatieband.)
Wanneer
de
test
is
uitgevoerd,
herhaalt
u
de
bovenstaande
3
stappen
en
verbindt
u
de
electrische
draden
weer
aan
de
primaire
zijde
van
de
vermogenstransformator.
VERGEET
DE
VOLGENDE
4
STAPPEN
NIET
1)
Sluit
de
draden
weer
aan
diezijn
losgehaald
voor
de
test.
2)
Plaats
de
buitenmantel
weer
om
het
toestel
heen
(kabinet).
3)
Stop
de
stekker
weer
in
het
stopcontact.
4)
Zet
de
oven
aan.
Conitroleer
alle
functies.
@
Magnetronovens
mogen
niet
leeg
aangezet
worden.
Om
te
controleren
of
er
microgolf-energie
binnen
de
oven
wordt
geproduceerd,
plaatst
u
een
mok
met
koud
water
op
de
draaitafel
van
de
oven,
sluit
de
deur,
zet
de
oven
op
HIGH
en
stelt
de
klok
van
de
magnetron
in
op
iwee
(2)
minuten.
Wanneer
de
twee
minuten
voorbij
zijn
(klok
staat
op
nul),
controleert
u
voorzichtig
of
het
water
heet
is.
Indien
het
water
nog
steeds
koud
is,
herhaalt
u
de
aliereerste
drie
stappen
en
controleer
nogmaals
de
aansluitingen
naar
de
geteste
onderdelen.
Wanneer
alle
reparaties
zijn
uitgevoerd
en
de
oven
weer
in
elkaar
is
gezet,
moet
de
het
magnetronvermogen
worden
gecontroleerd
en
moet
worden
gecontroleerd
of
er
geen
microgolflekkage
is.
R-771
-
4
