50
XG-MB50X
XR-11XC
XR-10X/S
XR-20X/S

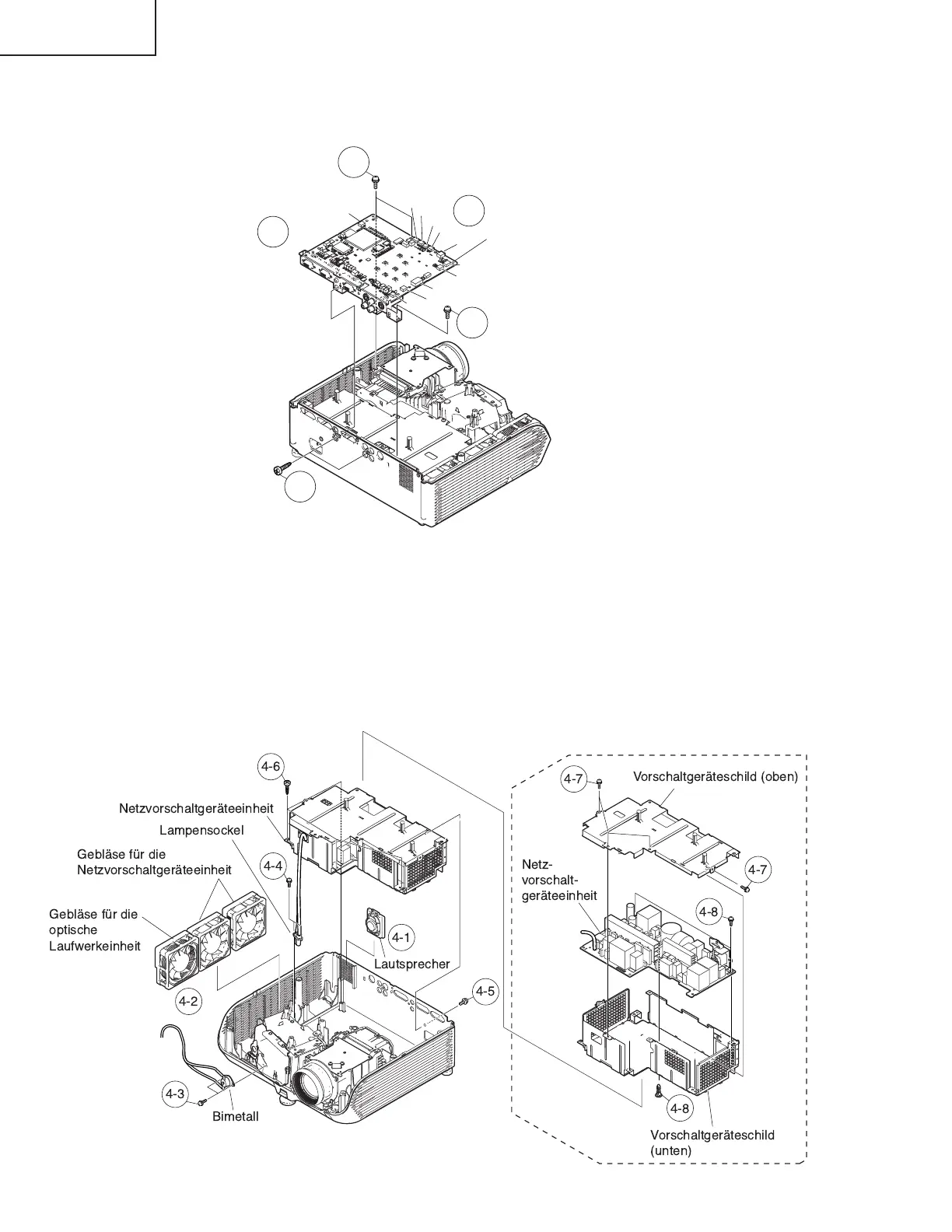

3. Entfernung der Hauptleiterplatten-Einheit
3-1. All die Anschlüsse an der Hauptleiterplatten-Einheit abtrennen.
3-2. Die 2 Klemmen-Befestigungsschrauben losdrehen.
3-3. Die 3 Befestigungsschrauben für die Hauptleiterplatten-Einheit losdrehen, um sie abzunehmen.
4. Entfernung von Lautsprecher, Gebläse und Netzvorschaltgeräteeinheit
4-1. Den Lautsprecher abnehmen.
4-2. Die 2 Gebläse für die Netzvorschaltgeräteeinheit und das Gebläse für die optische Laufwerkeinheit abnehmen.
4-3. Die 2 Befestigungsschrauben für das Bimetall losdrehen, um es abzunehmen.
4-4. Die 2 Befestigungsschrauben für den Lampensockel losdrehen, um ihn abzunehmen.
4-5. Die Einlass-Befestigungsschrauben losdrehen.
4-6. Die 4 Befestigungsschrauben für die Netzvorschaltgeräteeinheit losdrehen, um sie abzunehmen.
4-7. Die 4 Befestigungsschrauben für das Vorschaltgeräteschild (oben) losdrehen, um sie abzunehmen.
4-8. Die 2 Befestigungsschrauben für die Netzvorschaltgeräteleiterplatte losdrehen und die Schelle entfernen;
anschließend die Netzteil-Leiterplatteneinheit aus dem Vorschaltgeräteschild (unten) herausnehmen.
[RC]
[CW]
[FA]
[MO]
[LF]
[SO]
[FB]
[EA]
[FC]
[FD]
3-3
3-1
3-1
Hauptleiterplatten-Einheit
3-3
3-2
[BB]
!
"!#
$ %&
$ %&
!
%'#
("
