54
XG-MB50X
XR-11XC
XR-10X/S
XR-20X/S

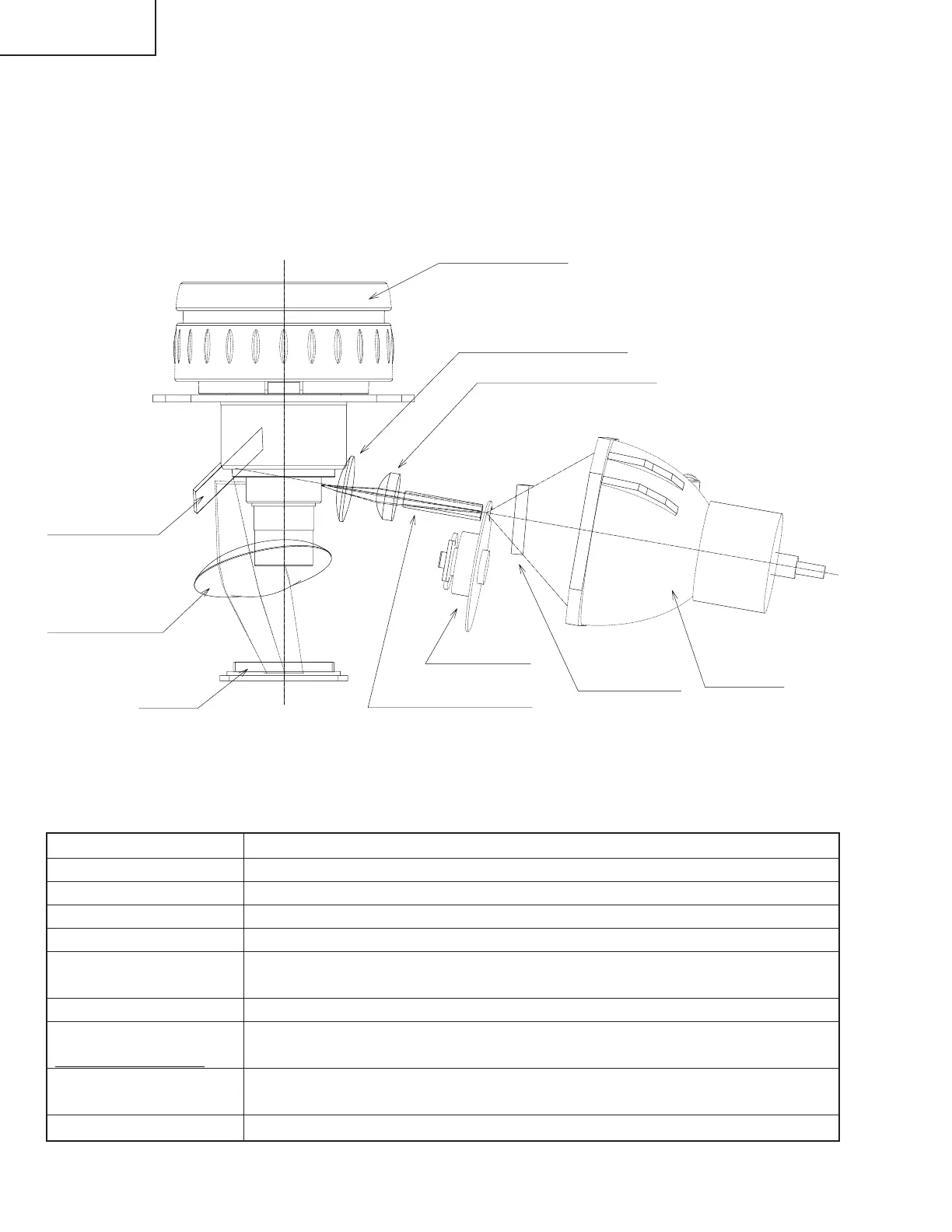

BESCHREIBUNG DER OPTIK-EINHEIT
Erläuterungen für das korrekte Setup der optischen Komponenten und Baugruppen (An-
sicht von oben)
(Schematische Darstellung)
DMD
Feldlinse
Stange
Lampe
Reflektorspiegel
Farbrad
Beleuchtungslinse 2
Projektionslinse
UVSperrfilter
Objekt Funktion
Lampe Lichtquelle. Gleichstrom-Hochdruck-Quecksilberlampe
UV/IR-Sperrfilter (UV GLASS)
Filtert schädliche UV- und IR-Strahlen von der Lampe heraus.
Farbrad Teilt durch den Farbfilter das Licht aus der Lichtquelle in R, G, B und W auf.
Stange (ROD INTEGRATOR)
Entwickelt einen gleichmäßigen Lichtstrahl.
Beleuchtungslinse Fokussieren das Licht aus dem Stab auf DMD.
(ILLUMINATION LENS 1, 2)
Reflektorspiegel Reflektiert das Licht aus den Beleuchtungslinsen gegen DMD.
Kondensorlinse Bündelt das Licht vom Reflektionsspiegel auf dem DMD and auf der Pupille der
Projektionslinse.
DMD Schaltet im Verhältnis von Farbkomponente jedes Bildpunktes der Eingangsquelle
den internen Mikrospiegel ein/aus, um das Licht zu reflektieren.
Projektionslinse Vergrößert das Licht aus DMD und projiziert es auf eine Leinwand.
(PLASTIC LENS)
Beleuchtungslinse 1
