如上图 6-2 各数字所示
1. 温差显示区。用于显示实际温度与设定温度的差值；如实际温度比设定温度低，
则指针向左（负数方向）偏移，反之则向右（正数方向）偏移。
2. 温度设定区。设定值范围 0~199℃，当加热到一定时间，控制箱上的“on/off”
指示灯间隔性地显示黄色和绿色，表明达到了设定的温度，同时观察温控器上温
度与温度设定区上的温度是否相符，误差允许±2℃。
3. 温差指针微调旋钮。当工作温度稳定后（约为开机后 1hr），温差指针理应在 0
刻度处附近（即实际温度与设定温度差值），否则可调整此微调旋钮来调整温差
指针到 0 刻度处。
4. 超温警报值设定旋钮。当实际温度≥设定温度+警报值时，温控器有警报输出，
出厂设定值 15℃。
温控器面板指示灯说明如下:
ON/OFF：ON 状态是亮绿灯，OFF 状态亮红灯；
AL：灯亮表示超温警报输出；
TC B：灯亮表示感温线断线。
注意：设定温度时一定要参考塑胶原料之干燥温度，温度调节过高的话，原料会
因受高热而结块，以致发生严重故障，因此温度设定必须顾虑此点，配合实际经
验进行设定。
另干燥机配有超温保护装置，SHD-25~150 采用铅片作超高温断电保护，当发热
丝电流过大或加热管内温度过高（328℃）时，铅片会自然熔断，停止加热，如图
6-3； SHD-200 及以上机型、采用超温保护器，安装于电控箱背面固定柱上，当
感测到固定柱的温度超过 130℃，保护器将切断电源，如图 6-4。

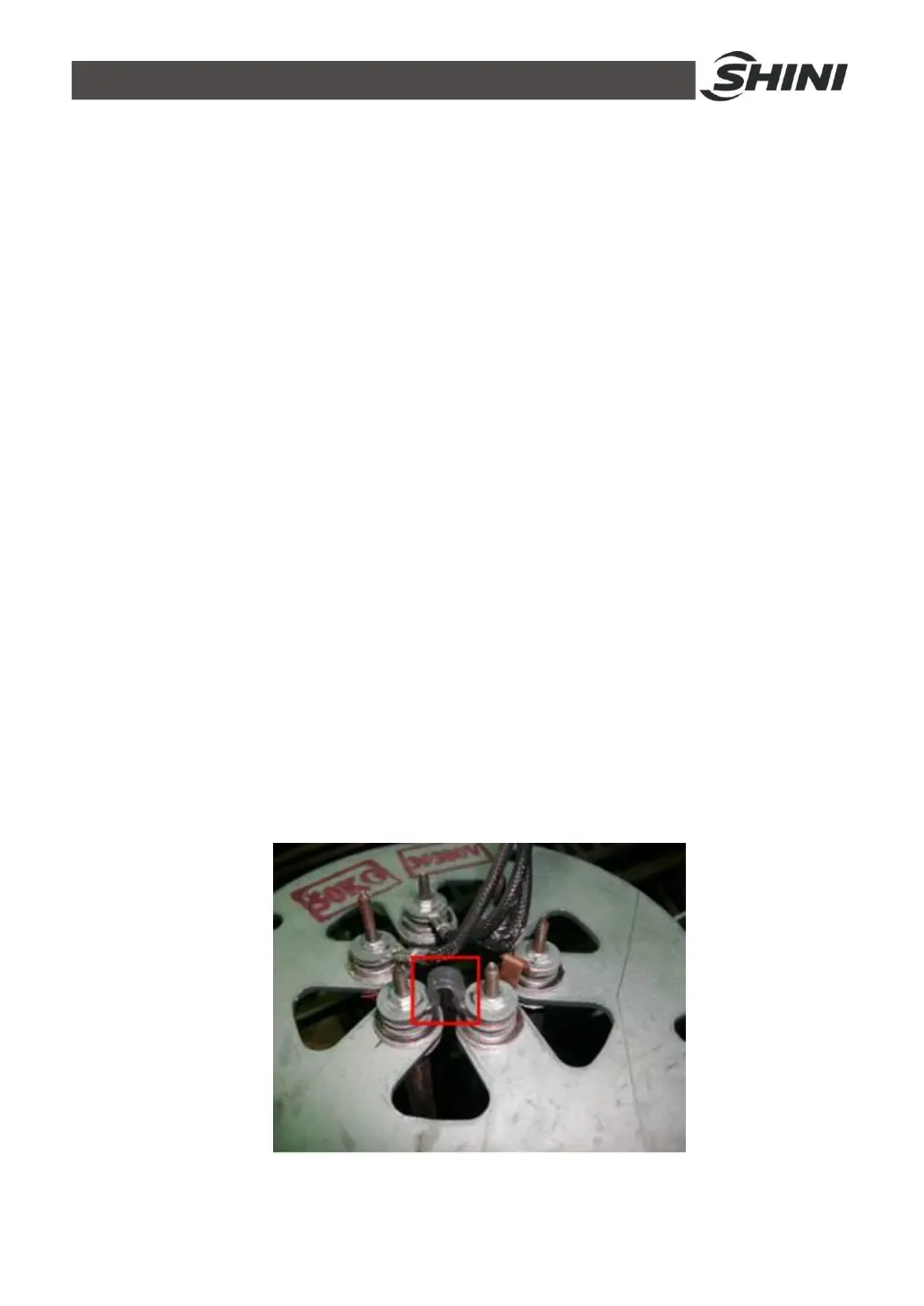

Pic. 6-3：铅片保险
