Shure 520DX - Pièces de Rechange

7
Dimensions
63 mm de diamètre, 82,6 mm de long
Poids net (avec câble)
737 grammes (26 oz)
HOMOLOGATION
Autorisé à porter la marque CE. Conforme à la directive CEM
européenne 89/336/CEE. Conforme aux critères applicables de
test et de performances de la norme européenne EN 55103
(1996) parties 1 et 2 pour les environnements résidentiels (E1)
et d'industrie légère (E2).
BRANCHEMENTS
Le fil ROUGE est la sortie audio haute impédance; le BLIND-
AGE est le retour audio et la masse du boîtier.
Le microphone modèle 520DX Green Bullet est fourni câblé
pour le fonctionnement en haute impédance, asymétrique avec
jack téléphone de 1/4 po (Figure 3).

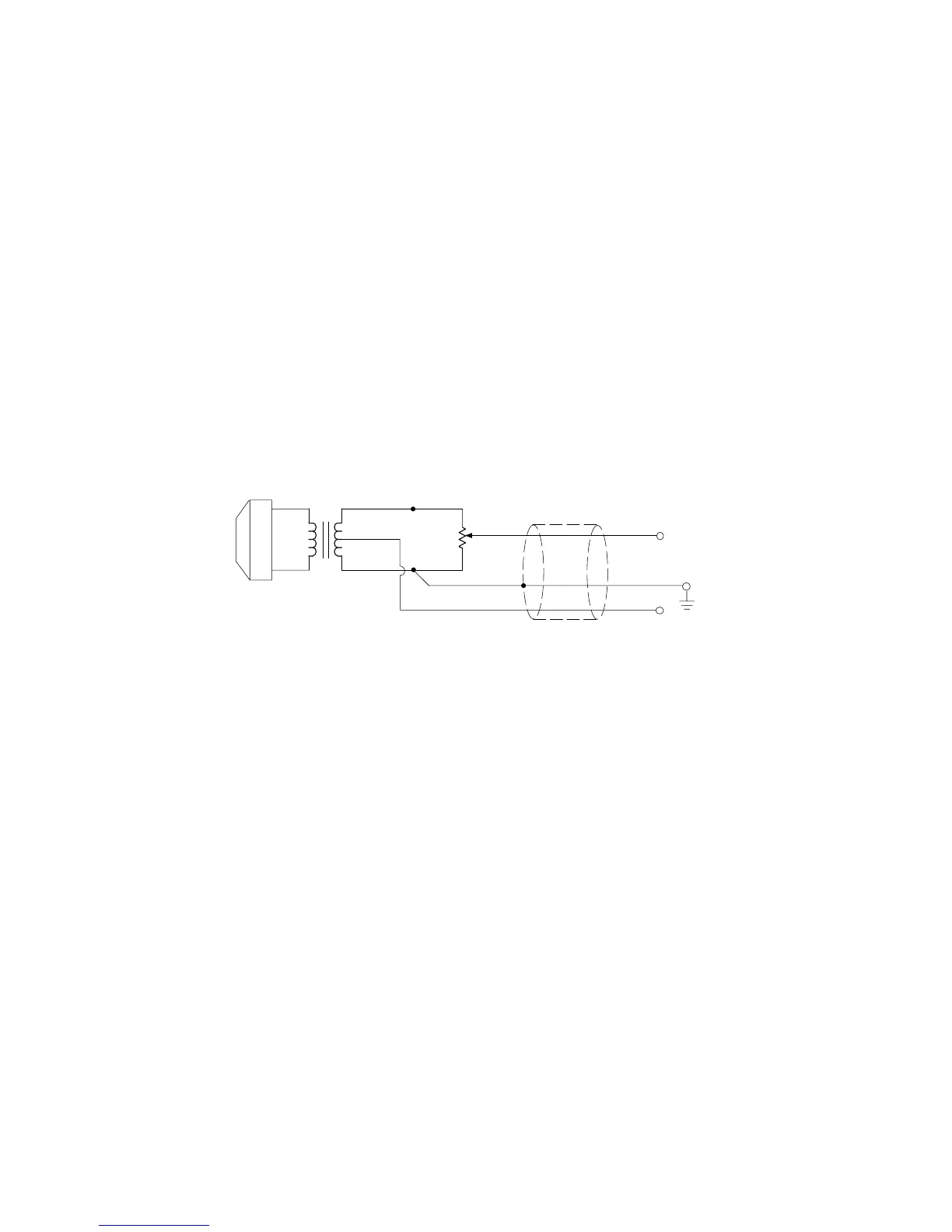

BRANCHEMENTS INTERNES :
SORTIE HAUTE IMPÉDANCE ASYMÉTRIQUE
FIGURE 3
PIÈCES DE RECHANGE
Cartouche........................................................................R198
Câble et jack.............................................................. 90A4486
Bouton de volume ..................................................... 95A2073
Potentiomètre de volume ..........................................90A4487
Pour plus de détails sur les réparations ou les pièces, con-
tacter le service Entretien Shure au 1–800–516–2525. À l'ex-
térieur des États-Unis, contacter le centre de réparations Shure
agréé.
+
JAUNE
BLEU
ROUGE
NOIR
BLANC
ORANGE
MARRON
ROUGEROUGE
GRIS
NOIR
POINTE
BLINDAJE
NOIR
