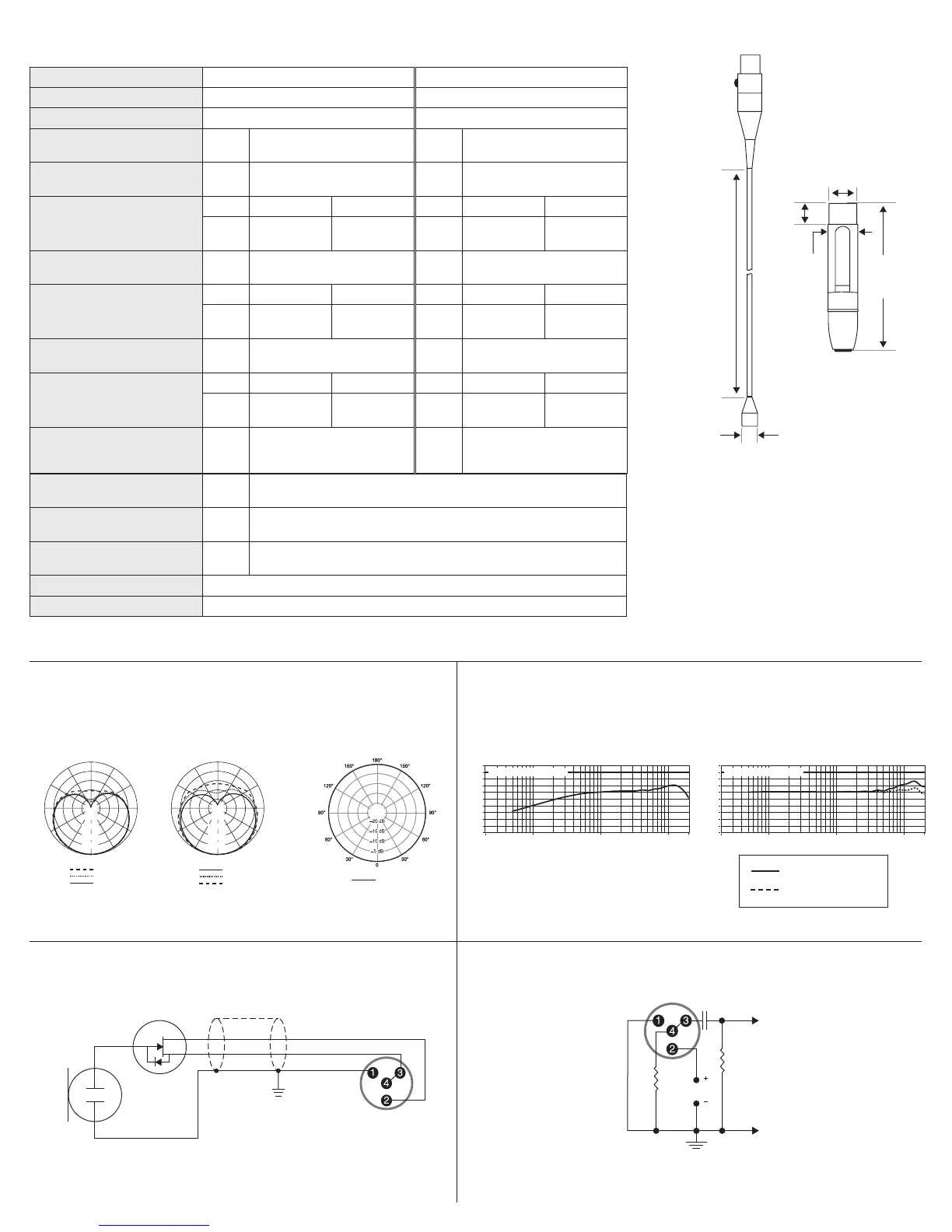

Shure MX150/C - Page 18

사양
일반적인 지향 패턴
단일지향성 전지향성
고음역 증폭 EQ 캡
일반 EQ 캡
임피던스 컨버터
카트리지
차폐
빨간색
검정색
+5 V DC
오디오
극성 패턴 카디오이드
변환기 유형 일렉트릿 콘덴서
주파수 응답 20 to 20,000 Hz
출력 임피던스 TQG: N/A
XLR: 165.5 Ω
감도
개방 회로 전압, 1 kHz에서, 일반
TQG: -51.0 dBV/Pa
[1]
(3.0 mV)
XLR: -39.0 dBV/Pa
[1]
(11.0 mV)
Maximum SPL
1% THD 에서 1kHz
[2]
2500 Ω 부하: 1000 Ω 부하:
TQG: 147.5 dB SPL 147.5 dB SPL
XLR: 134.5 dB SPL 129.5 dB SPL
신호 대 잡음비
[3]
TQG: 57.5 dB
XLR: 57.0 dB
다이내믹 레인지
1 kHz에서
2500 Ω 부하: 1000 Ω 부하:
TQG: 111.0 dB SPL 111.0 dB SPL
XLR: 97.5 dB SPL 92.5 dB SPL
셀프 노이즈
SPL 에 준하는, A-weighted, 일반
TQG: 36.5 dB
XLR: 37.0 dB
클리핑 레벨
1 kHz에서, 1% THD
2500 Ω 부하: 1000 Ω 부하:
TQG: 2.0 dBV 1.5 dBV
XLR: 1.0 dBV -4.5 dBV
CMR (Common Mode
Rejection)
20 to 20,000 Hz
TQG: N/A
XLR: ≥60 dB
극성 TQG: 다이어프램 상의 양압은 핀 3에서 핀 1 대비 양전압을 생성합니다.
XLR: 다이어프램 상의 양압은 핀 2에서 핀 3 대비 양전압을 생성합니다.
전력 사양 TQG: 5 V DC (0.04–0.18 mA)
XLR: 11–52 V DC
[4]
팬텀 파워 (IEC-61938), <2.2 mA
무게 TQG: 21 g (0.7 oz.)
XLR: 121 g (4.3 oz.)
작동 온도 범위 -18°C (0°F) to 57°C (135°F)
저장 온도 범위 -29°C (-20°F) to 74°C (165°F)
무지향성
일렉트릿 콘덴서
20 to 20,000 Hz
TQG: N/A
XLR: 165.0 Ω
TQG: -46.5 dBV/Pa
[1]
(4.5 mV)
XLR: -34.5 dBV/Pa
[1]
(19.0 mV)
2500 Ω 부하: 1000 Ω 부하:
TQG: 143.0 dB SPL 143.0 dB SPL
XLR: 130.0 dB SPL 125.0 dB SPL
TQG: 60.0 dB
XLR: 59.5 dB
2500 Ω 부하: 1000 Ω 부하:
TQG: 109.0 dB SPL 109.0 dB SPL
XLR: 95.5 dB SPL 90.5 dB SPL
TQG: 34.0 dB
XLR: 34.5 dB
2500 Ω 부하: 1000 Ω 부하:
TQG: 2.0 dBV 1.5 dBV
XLR: 1.0 dBV -4.5 dBV
TQG: N/A
XLR: ≥60 dB
주파수 응답
MX150/C
MX150/O
[1]
1 Pa=94 dB SPL
[2]
입력 신호 수준을 적용할 때 마이크 프리앰프의 THD 는
특정 SPL 의 카트리지 출력과 동일합니다.
[3]
신호 대 잡음비는 94 dB SPL과 셀프 노이즈 equivalent
SPL, A-weighted의 차이임
[4]
모든 규격은 48 Vdc 팬텀 전력 공급으로 측정되었습니
다. 이 마이크는 낮은 전압에서 작동하지만, 다소 감소된
헤드룸과 민감도로 동작합니다.
카디오이드 무지향성
D
S
G
1.52 m
(5 ft.)
5.8 mm
(0.23 in.)
RK100PK
20 mm
(0.79 in.)
99 mm
(3.89 in.)
14 mm
(0.55 in.)
19 mm
(0.75 in.)
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
500 Hz
1000 Hz
250 Hz
6400 Hz
10000 Hz
2500 Hz
20
15
10
5
0
-30
-25
-20
-15
-10
-5
dB
Hz
20 100 1k 10k 20k
0,6 m (2 ft.) from sound source
20
15
10
5
0
-30
-25
-20
-15
-10
-5
dB
Hz
20 100 1k 10k 20k
0,6 m (2 ft.) from sound source
커넥터
1000 Hz
1.0 uf
5 Vdc
20 k
100 k
1000 Hz
배선 도표
Test Circuit
