Shure SM86 - Technische Daten; Mitgeliefertes Zubehör

6
TECHNISCHE DATEN
Wandlertyp
Kondensatormikrofon (Elektret)
Frequenzgang
50 bis 18.000 Hz (siehe Abbildung 2)
20
20000
1000
10000
50 10
0
9
8
7
6
5
4
3
2
8
7
6
5
4
3
2
+10
0
–10
Hz
B
d
9

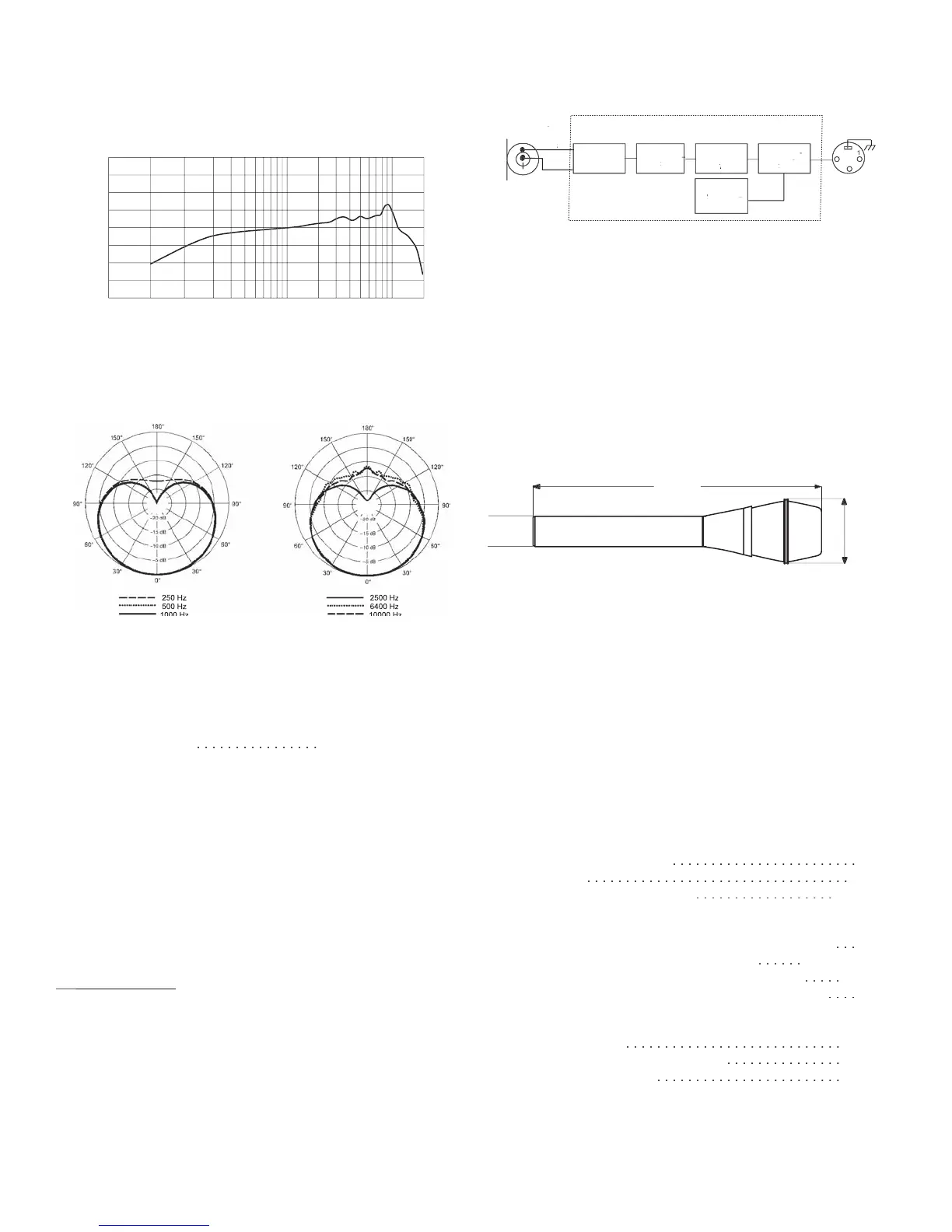

TYPISCHER FREQUENZGANG
ABBILDUNG 2
Richtcharakteristik
Nierenförmig (siehe Abbildung 3)
10000 Hz
1000 Hz
2500 Hz
6400 Hz
10000 Hz
250 Hz
500 Hz
1000 Hz
TYPISCHE RICHTCHARAKTERISTIK
ABBILDUNG 3
Ausgangsimpedanz
150 Ohm bei 1 kHz
Empfohlene Mindestabschlussimpedanz: 600 Ohm
Empfi ndlichkeit (bei 1000 Hz)
Leerlaufspannung
. . . . . . . . . . . . . . . .
–50 dBV/Pa (3,15 mV)
(1 Pa = 94 dB Schalldruckpegel)
Übersteuerungspegel
An 1000 Ohm Last bei 1000 Hz . . . . . . . . . . . +3 dBV (1,41 V)
Maximaler Schalldruckpegel (bei 1000 Hz)
1000 O Last (1 % Gesamtklirrfaktor) . . . . . . . . . . . . . . . 147 dB
Eigenrauschen
typisch 23 dB(A)
Dynamikbereich (1000 Ω)
124 dB (Differenz zwischen maximalem Schalldruckpegel und
A–bewertetem Geräuschpegel)
Signalrauschabstand
71 dB bei 94 dB Schalldruckpegel (IEC 651)*
*Signalrauschabstand ist die Differenz zwischen 94 dB Schalldruckpegel
und dem äquivalenten Schalldruckpegel des A–bewerteten Eigenrauschens.
Polarität
Positiver Druck an der Membran erzeugt positive Spannung an
Pin 2 in Bezug auf Pin 3 des Ausgangs. Siehe Abbildung 4.
1
2
3
KONDENSA-
T
ORKAPSEL
(ELEKTRET
-
KONDENSA-
T
OR)
OR)
GRÜN
SCHW
AR
SCHW
ARSCHW
Z
FET–
IMPEDANZ–
WA
NDLER
BASS–
FREQUENZGANG
–
–
–
–
FIL
TER
FILTERFIL
DISKRETER
KLASSE
A
VERST
ÄRKER
VERSTÄRKERVERST
GEGEN–
SP
ANNUNGS
SP
ANNUNGSSP
–
SCHUT
Z
FUNKS
TÖ
-
RUNGS
-
FIL
TER
FILTERFIL
BLOCKSCHALTBILD DES SM86
ABBILDUNG 4
Spannungsversorgung
Erforderliche Phantomspeisungsspannung11 bis 52 V DC,
positiv an beiden Pins 2 und 3
Stromaufnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5,2 mA
Stecker
Dreipolig, XLR
Gehäuse
Stahl mit dunkelgrauem Emailanstrich und mattsilbernem
Stahlgrill
Gesamtabmessungen
Siehe Abbildung 5
24 mm
(.95 in.)
49 mm
(1.92 in.)
183 mm
(7.2 in.)
GESAMTABMESSUNGEN
ABBILDUNG 5
Nettogewicht
Netto: 278 g
Temperaturbereich
Betrieb: –18 bis 60 °C (relative Luftfeuchtigkeit <90 %)
Lagerung: –29 bis 74 °C (relative Luftfeuchtigkeit <80 %)
ZERTIFIZIERUNG
Zur CE–Kennzeichnung berechtigt. Entspricht der europäischen
Richtlinie zur elektromagnetischen Verträglichkeit 89/336/EWG.
Erfüllt die Prüfungs– und Leistungskriterien der europäischen
Norm EN 55103 (1996) Teil 1 und 2 für Wohngebiete (E1) und
Leichtindustriegebiete (E2).
MITGELIEFERTES ZUBEHÖR
Bruchfeste Mikrofonklammer
. . . . . . . . . . . . . . . . . . . . . . . .
A25D
Mikrofontasche
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
26A13
5/8 zu 3/8 Inch Gewindeadapter
. . . . . . . . . . . . . . . . . .
31A1856
SONDERZUBEHÖR
Phantomspeisegerät . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . .
PS1A
Shock Stopper. Schockabsorber . . . . . . . .
. . . . . .
A55M, A55HM
Popper Stopper...Windschutz. . . . . . . . . . . . . . . . .
. . . . .
A85WS
Kabel 7,6 m (25 Fuß) . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . .
C25F
ERSATZTEILE
Korb mit Windschutz
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
RPM226
Kapsel– und Erschütterungsabsorber
. . . . . . . . . . . . . . .
RPM112
Vorverstärker–Baugruppe
. . . . . . . . . . . . . . . . . . . . . . . .
RPM410
