Sicam SBM 850 - Fitting Additional Adapters; Universal and Motorcycle Adapters

ITALIANO ENGLISH SBM 850
18
COD. 653993 Rev.0
15
13
12
14
INSTALLAZIONE ALTRE FLANGE
MONTAGGIO FLANGIA UNIVERSALE 3/4/5 FORI
Prima di fissare le flange alla macchina è opportuno pulire il cono dell’albero
macchina ed il foro della flangia stessa.
Un cattivo adattamento della flangia influirà sulla precisione dell’equilibratura.
» La fig.12 mostra il sistema di fissaggio della flangia universale 3/4/5
fori.
» Le fig.15 mostra il sistema di serraggio ruota d’automobile utilizzando la
flangia universale 3/4/5 fori.
MONTAGGIO FLANGIA MOTO
» La fig.14 mostra il sistema di fissaggio della flangia motociclo.
» La fig.15 mostra il sistema di serraggio della ruota motociclo utilizzando
la flangia moto.
FITTING OTHER ADAPTERS
FITTING THE UNIVERSAL ADAPTER 3/4/5 HOLES
Before fitting the adapter to the machine it is advisable to clean the machine
shaft cone and the adapter hole.
A badly fitted adapter will compromise the accuracy of balancing.

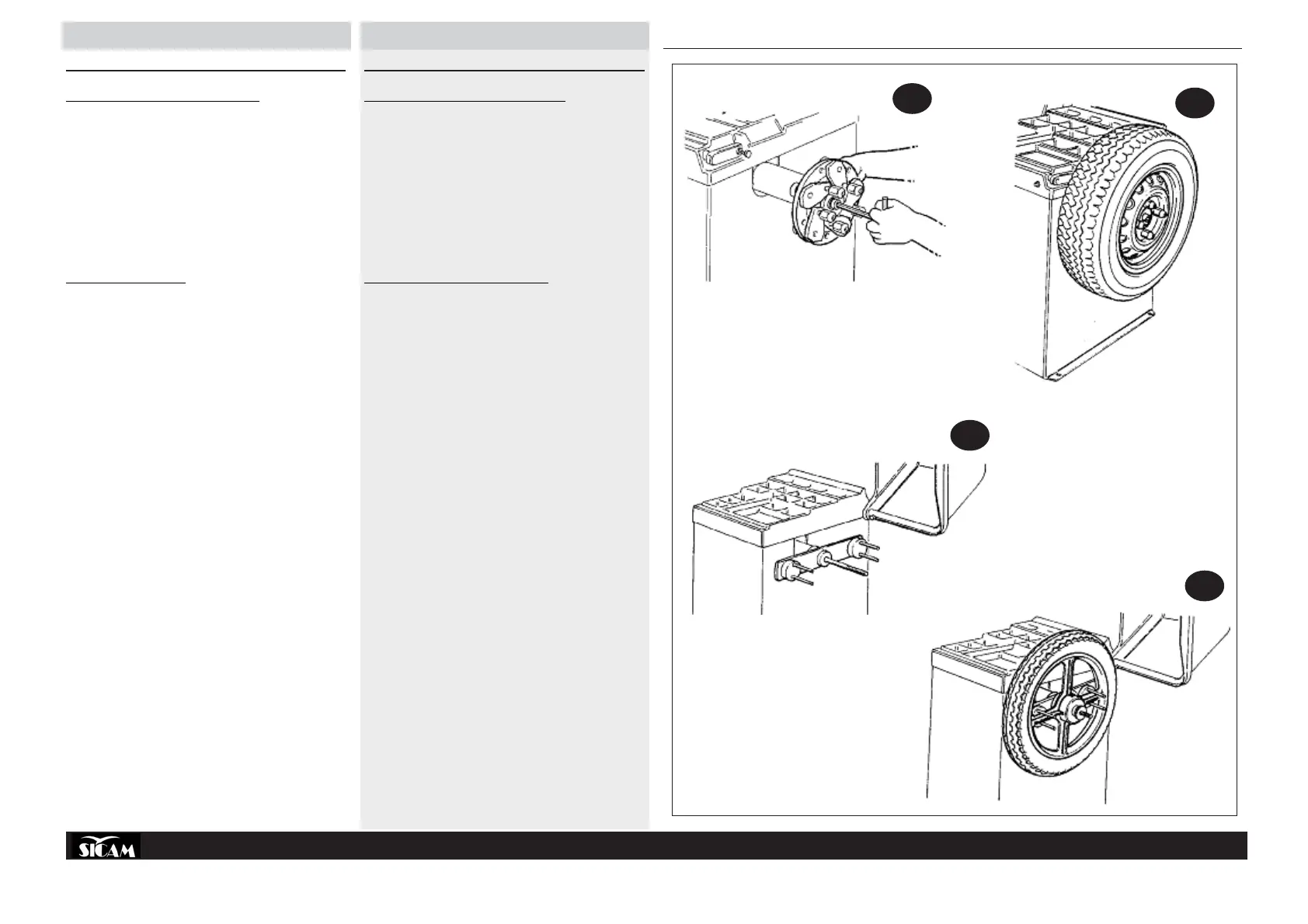

» Fig. 12 illustrates the fitting method for the 3/4/5 hole universal adapter.
» Fig. 15 illustrates the fixing method for car wheels using the 3/4/5 hole
universal adapter.
FITTING THE MOTORBIKE WHEEL ADAPTER
» Fig. 14 illustrates the fitting method for the motorbike wheel adapter.
» Fig. 15 illustrates the fixing method for motorbike wheels using the mo-
torbike adapter.
