SICC Tech - Manuale di istruzioni – User manual – CMAX - Rev.00

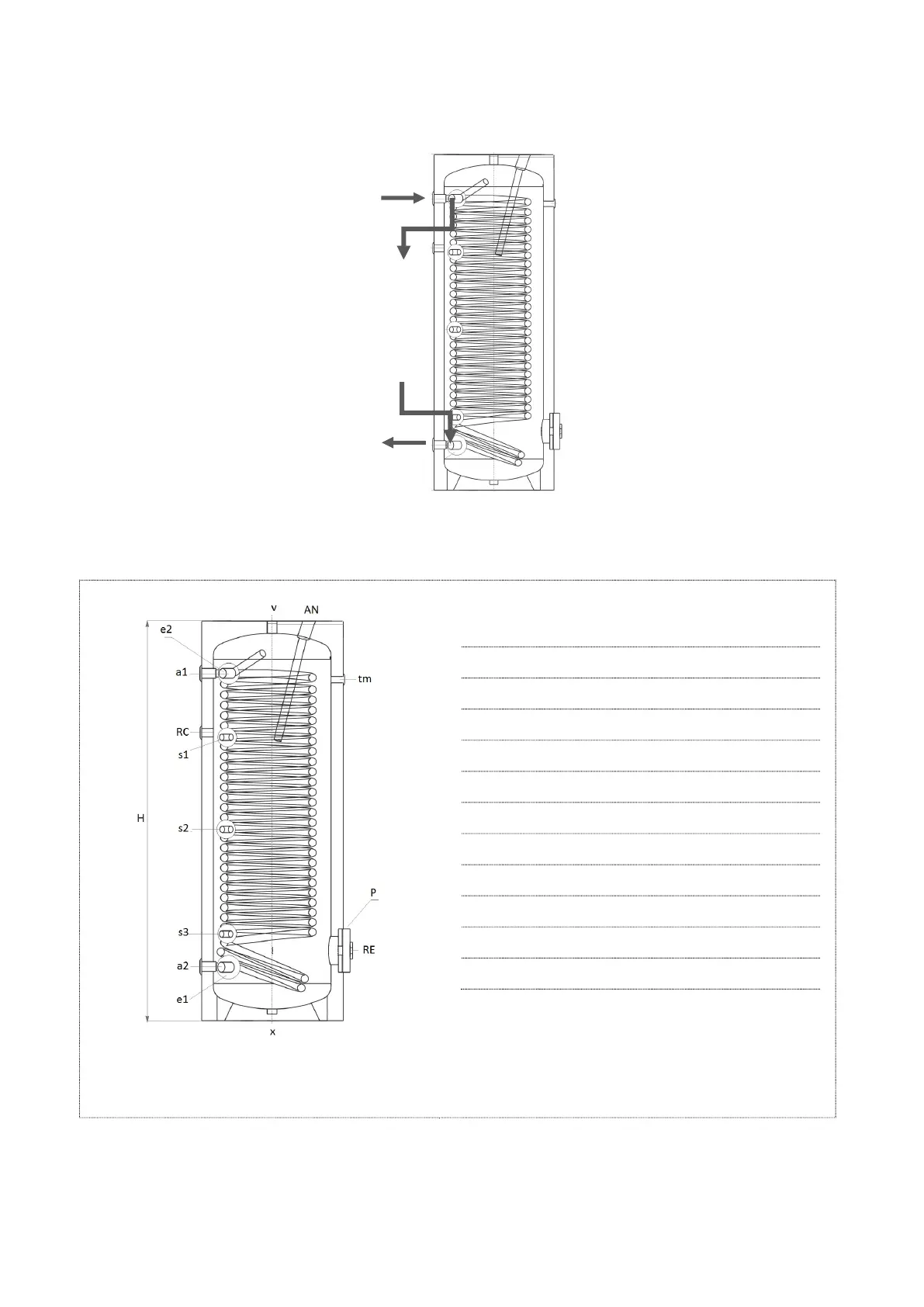

7. ESEMPIO COLLEGAMENTI IDRAULICI 7. EXEMPLE HYDRAULIC CONNECTIONS
8. DISEGNO 8. DRAWING
v
Ausiliario
Auxiliary fitting
e1
Ing
resso sanitario
Domestic water circuit inlet
e2
Uscita acqua calda sanitario
Domestic hot water circuit outlet
s1
-
s2
-
s3
Sonda
Probe
tm
Sonda
Probe
a
1
Ingresso circuito
primario
Primary circuit inlet
a
2
Uscita circuito
primario
Primary circuit outlet
RC
Ricircolo
Recirculation
RE
Attacco resistenza elettrica
(solo integrazione)
Electric heater fitting (only integration)
AN
Anodo
Anode
P
Flangia di ispezione
Inspection opening
x
Scarico
Drain
H (300L)= 1695 mm
Ø (300L)= 610 mm
H (500L)= 1895 mm
Ø (500L)= 710 mm
Pompa di calore ingresso / Heat pump inlet
Pompa di calore usci
ta / Heat
pump outlet
Pompa di calore ingresso / Heat pump inlet
Uscita sanitario / Sanitary outlet
Entrata sanitario / Sanitary in
let
