FRANÇAIS • Manuel d’instructions
S 42

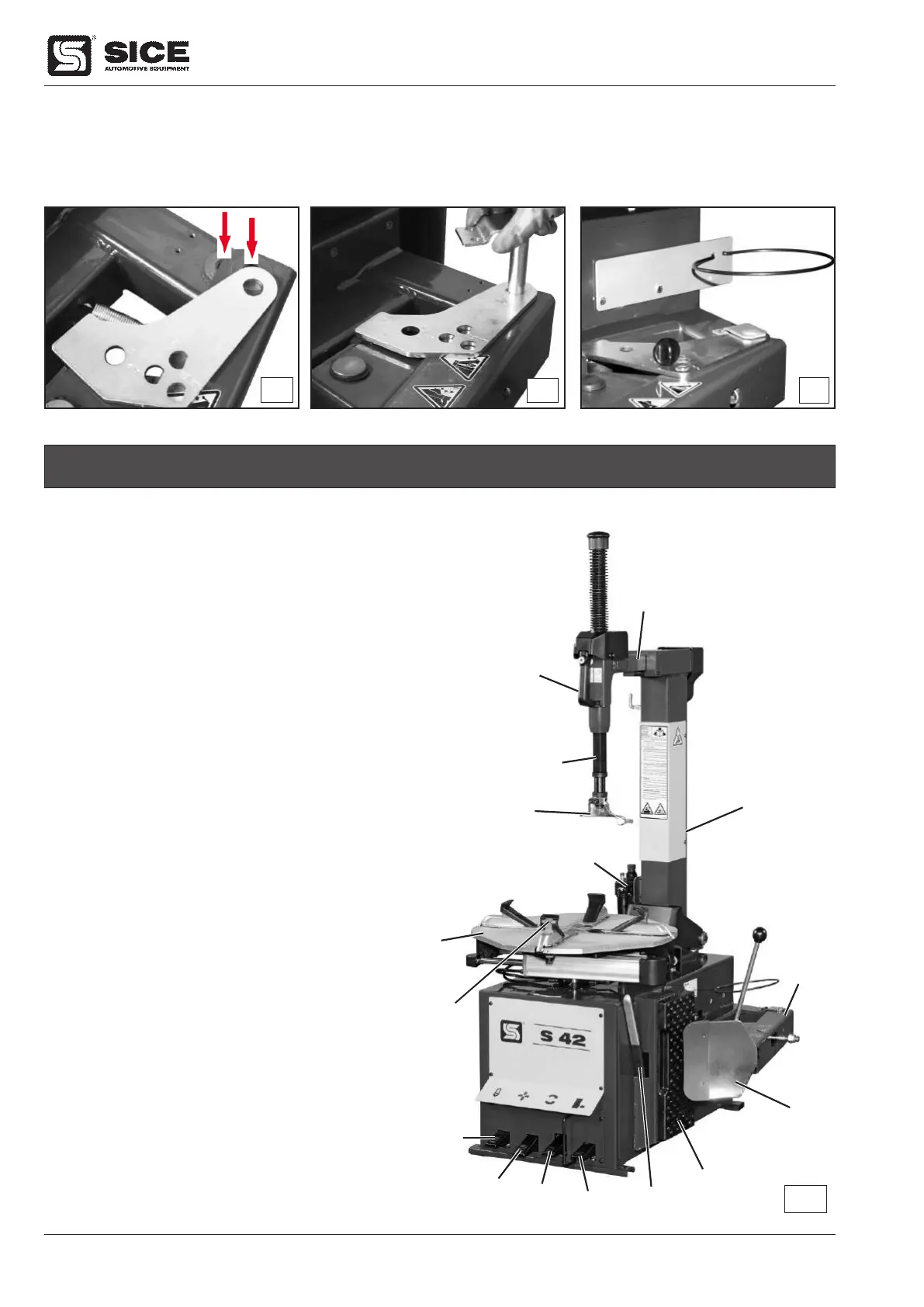

7. IDENTIFICATION DES PIECES (FIG. G)
1 - Pédale de rotation de l’autocentreur
2 - Autocentreur
3 - Pédale détalonneur
4 - Bras détalonneur
5 - Pédale d’ouverture/fermeture des griffes de l’autocentreur
6 - Griffe de roue
7 - Pédale de basculement de la tourelle
8 - Montant vertical
9 - Poignée de commande des bras
10 - Bras coulissant vertical
11 - Bras horizontal
12 - Filtre et graisseur
13 - Butée en caoutchouc
14 - Palette détalonneur
15 - Levier pneumatique
16 - Tourelle de montage/démontage
2
1
3
4
5
6
7
8
9
11
12
13
14
10
16
15
G
9) Fixer l’étrier (6, Fig. K/3) sur la carcasse en utilisant les vis fournies avec le kit (voir Fig. K/9).
Monter sur l’étrier l’anneau de support du pot graisse à pneu.
10) Enfiler le pivot de réglage (2, Fig. K/3) dans le trou du limiteur de course portant le numéro 0.
K/7
K/8
K/9
