Anzeigen des Empfängers
P
osition der LEDs:
B
Position LED-Farbe Anzeige Beschriftung
1
Rot/Grün OSSD-Zustand OSSD
2
Rot Fehleranzeige ERR
3
Blau Ausrichtgüte 1, 2, 3, 4
Die blauen Ausrichtgüte-LEDs zeigen in Kombination mit der rot blinkenden ERR-LED
auc
h Fehler an.
5 Montieren
GEFAHR
G
efahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
b

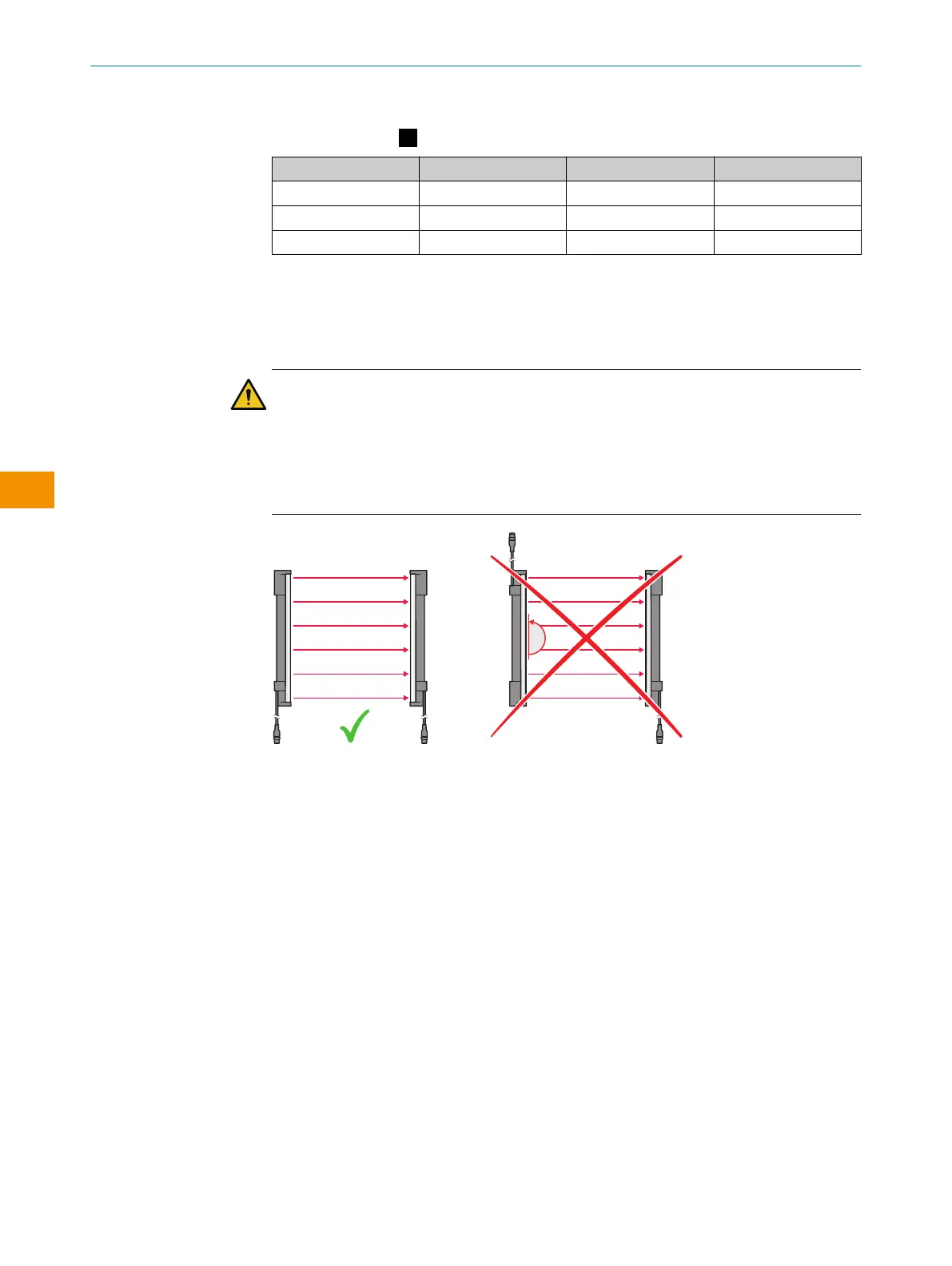

Das Ende mit dem Leitungsanschluss muss bei Sender und Empfänger in die
gleiche Richtung zeigen.
Montagehinweise
b
S
ender und Empfänger auf einem planen Untergrund montieren.
b
Sender und den Empfänger so montieren, dass ein rechteckiges Schutzfeld ent‐
steht, d.h. bei vertikaler Montage auf gleicher Höhe.
b
Bei Verwendung einer QuickFix-, FlexFix- oder Compact FlexFix-Halterung:
°
Für kleinere Korrekturen bei der Ausrichtung lassen sich Sender und Empfän‐
ger in den Halterungen in Längsrichtung verschieben.
°
Wenn möglich, die obere Halterung in der Höhe so wählen, dass der Absatz
im Gehäuse von Sender und Empfänger auf der Halterung aufsitzt. Dadurch
rutscht der Sender bzw. Empfänger während der Montage nicht nach unten
durch.
b
Angaben zu Anzugsdrehmomenten beachten. Höhere Drehmomente können
die Halterung beschädigen. Geringere Drehmomente bieten keine ausreichende
Sicherheit gegen ein Verschieben von Sender und Empfänger.
b
Auf die korrekte Ausrichtung von Sender und Empfänger achten. Die Optiken von
Sender und Empfänger müssen sich gegenüberliegen.
b
Parallelität der Komponenten ggf. mit einer Wasserwaage prüfen.
MONTAGEANLEITUNG
4
M O N T A G E A N L E I T U N G | C4-RD 8025628/1HLF/2022-11-03 | SICK
Irrtümer und Änderungen vorbehalten
